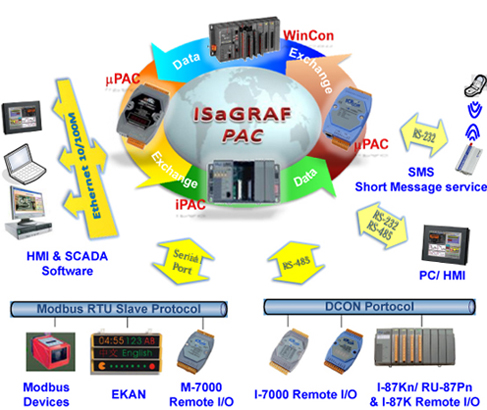

ISaGRAF 是市場上功能強大的軟邏輯開發軟體. ISaGRAF 為一種安裝於 Windows 95/98/NT/2000/XP 電腦上的 PLC 軟體. 它符合國際工控語法標準 IEC 61131-3 PLC 編程語言 |
|
| |
- 階梯圖 (LD), 功能方塊圖 (FBD), 順序式功能圖 (SFC), 結構化文字 (ST), 指令集 (IL), 再加上流程圖 (FC) 且在 ISaGRAF 中編輯的程式可應用在任何的 ISaGRAF 控制器中. 此外, |
|
| |
功能強大而靈活的 ISaGRAF 支援離線模擬, 線上偵錯與監控…等功能
(更多...)。 |
|
| |
|
|
| |
|
|
| |
想看 ISaGRAF 介紹? ( PPT: 8.18 MB) ;  : 3.08 MB, 更新日期: 2009, 7, 21 |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|

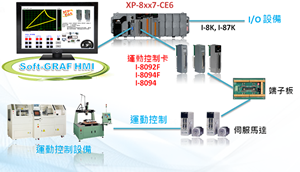

 eLogger HMI 人機介面應用 |
|
| |
 eLogger 是 易學易用 多功能 的 HMI 人機介面開發工具. 泓格科技免費提供給產品使用者, 用以設計人機介面的圖形與控制元件等項目. |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 115 : 開發 eLogger HMI 加上 ISaGRAF SoftLogic 一起應用於 WP-8xx7, VP-2xW7
與 XP-8xx7-CE6 等 PAC 內. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |
Modbus TCP/IP Master |
|
| |
每台 WP-8xx7 與 VP-25W7/23W7 最多可以連接 100 個 Modbus TCP/IP slave 設備. |
|
| |
可連接各類有支持標準 Modbus TCP/IP Slave 通訊協議的設備. |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 113 取得更多資訊. |
|
| |
|
|
| |
 |
|
|
|
|
|
|
|
|
back |
|
|
|
|
| |

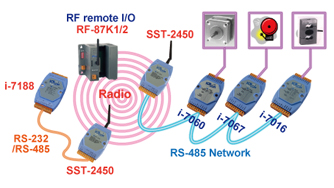

ZigBee 無線傳輸方案 |
|
| |
ISaGRAF PAC 搭配 ZB-2550P 與 ZB-2551P 這 2 個 無線通訊轉 RS-232/485 轉換器可以無線傳輸, 降低佈線成本並可達到遠距離控制 I/O 模塊或進行
資料收集的目的.; |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 110 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

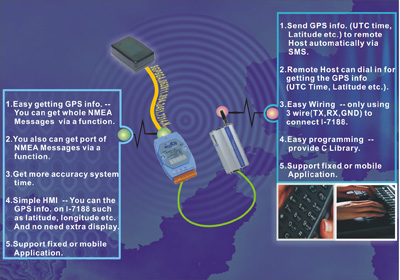

GPS 應用: ISaGRAF PAC 加上 I-87211W 或 GPS-721 |
|
| |
WP-8xx7, VP-2xW7, iP-8xx7, μPAC-7186(P)EG 支持一塊 I-87211W 卡於 slot 0 ~ 7 或 I-87211W 與 GPS-721 模組的 RS-485 遠程 GPS I/O. |
|
| |
可用於 自動對時 與 取得當地的經緯度座標. |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 107 取得更多資訊. |
|
| |
GPS 接收器 網頁: www.icpdas.com > Products > Wireless Modem. GSM/GPRS/ZigBee > GPS receiver. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
|
整合 CAN/CANopen 設備與傳感器 |
|
| |
VP-2xW7, WP-8x37/8x47 最多支持 10 個 I-7530 ( RS-232 轉 CAN ) 轉換器 |
|
| |
VP-2117, iP-8x47, μPAC-7186EG 最多支持 3 個 I-7530 ( RS-232 轉 CAN ) 轉換器 |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 086 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

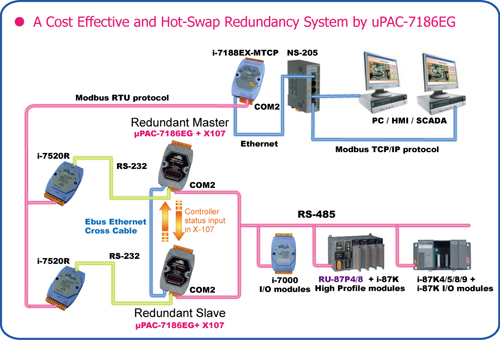

經濟且有效的可熱插拔備援 (冗餘) 系統 |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 084 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

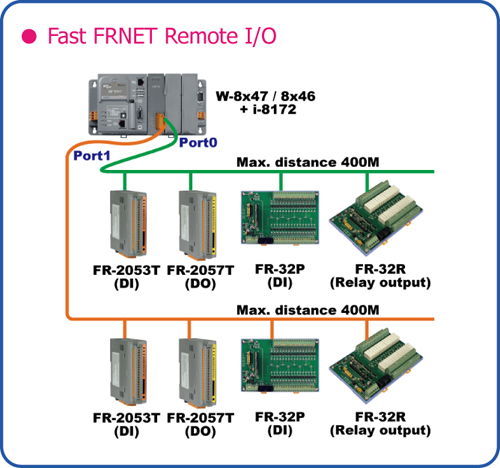

設計簡單的 FRnet 快速分散式 I/O 程式 |
|
| |
快速 I/O 掃描: 約 3 ms/scan (依據程式的 PLC 掃描時間來決定.)
(例如: 若 ISaGRAF PLC 程式的掃描時間為 8 ms, 則所有的掃描時間為 8 ms, 並非 3 ms) |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 082 取得更多資訊 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

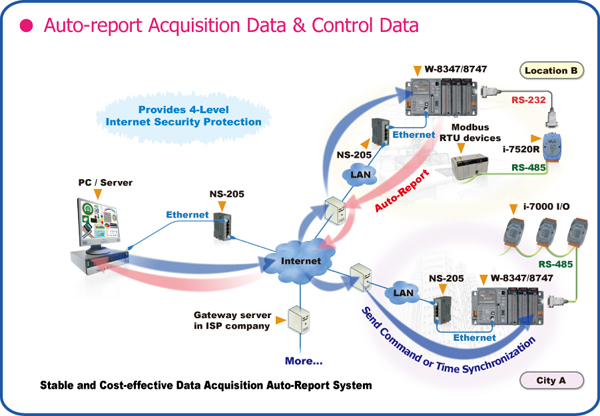

主動訊號採集與資料回報系統 |
|
| |
提供 VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式 |
|
| |
ISaGRAF 控制器可使用 UDP/IP 主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器. |
|
| |
|
|
| |
優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP. |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊. |
|
| |
|
|
| |
_c.png) |
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
如何在 WinCon-8x47 沒有接 Mouse 與 VGA 顯示器的情況下, 使用 USB 隨身碟來更改它的 IP 地址, 站號與 Modbus RTU 等設定? |
|
| |
如何使用 “變數陣列” (ISaGRAF V 3.4 與 3.5) |
|
| |
如何使用控制器 (WinCon-8x46/8x47) 連接 Ethernet I/O? ( I/O 掃描速率為: 每 3000~6000 I/O 通道, 約 30~40 毫秒) |
|
| |
如何將圖控/HMI/上位機 連接到單一 IP 的備援 (冗餘) 系統: 點選 FAQ-041 |
|
| |
W-8xx7/8xx6 可主動回報資料至 PC/InduSoft 或 PC/HMI |
|
| |
如何設定 μPAC-7186EG 和 I-7188EG/XG 的 COM3 成為 Modbus RTU Slave 埠 |
|
| |

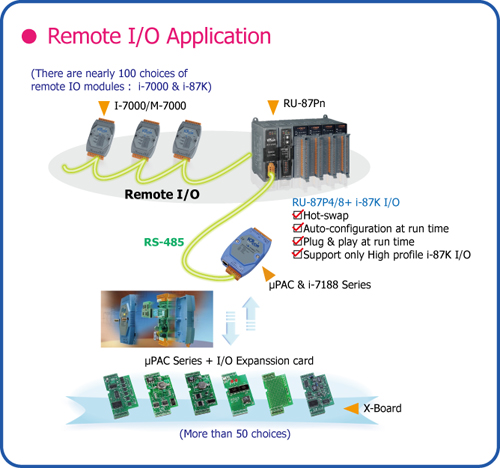

如何連接 ISaGRAF 控制器至 M-7000 遠程 I/O ? |
|
| |
WinCon-8xx7/8xx6 可設定最多 5 個 Modbus RTU Slave 埠 |
|
| |
W-8xx7/8xx6 支援最多 10 個 Modbus RTU/ASCII Master 埠. |
|
| |
|
|
|
|
|
| |
back |
|
| |
下載規格說明 (PDF): |
|
| |
| 英 文 |
內嵌 ISaGRAF 可程式自動化控制器: I-8xx7, I-7188EG/XG, μPAC-7186EG, iP-8x47, WP-8x37/8x47, VP-2xW7 |
| 中 文 |
內嵌 ISaGRAF 可程式自動化控制器: I-8xx7, I-7188EG/XG,, μPAC-7186EG, iP-8x47, WP-8x37/8x47, VP-2xW7 |
|
|
| |
|
|
| |
|
|
|
|
|
| |
ISaGRAF 應用程式可以很簡易地運用在 ISaGRAF 控制器上. 當使用 ISaGRAF 程式, 將
擁有下列 3 項顯著的優勢: |
|
| |
|
|
| |
- 支援5種 PLC 語言: 階梯圖 (LD), 功能塊圖 (FBD), 順序功能圖 (SFC), 結構化文字 (ST) 和 指令集 (IL) 加上流程圖 (FC)。
|
|
| |
- 強大的通訊能力。
 點選 " ISaGRAF 控制器之效能比較表"
|
|
| |
- 整合HMI 軟體與 MMI 使得 Modbus 協定的使用上更為方便且功能強大。
|
|
|
|
|
| |

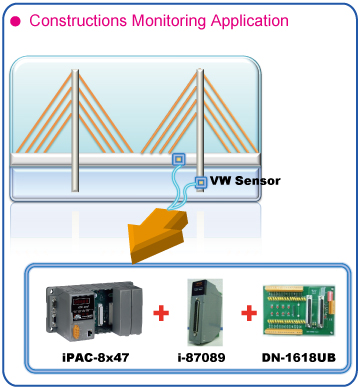

量測水泥建築物的應力 |
|
| |
泓格科技 (ICP DAS) 發佈最有效的振弦式傳感器 (VW sensor) 解決方案, 此方案主要用來量測建築物的應力 或 內部滲水的壓力, 可用於如江河大壩的監控, 橋樑監控, ...等. |
|
| |
該方案已經成功的應用在中國靠近武漢某地的壩堤監控上. |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 091 取得更多資訊 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

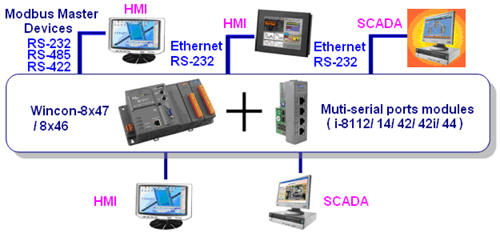

Modbus RTU/TCP Slave 埠 |
|
| |
Modbus RTU (RS-232/485/422): 最多可連接 5 台 PC/HMI/SCADA |
|
| |
VP-2117, iP-8x47, μPAC-7186EG,I-8xx7,I-8x37-80 與 I-7188EG/XG : 最多可連接 2 個 Modbus RTU Slave 埠 |
|
| |
VP-2xW7, WP-8x37/8x47: 最多可連接 5 個 Modbus RTU Slave 埠 |
|
| |
|
|
| |
Modbus TCP/IP: 最多可連接 32 台 PC/HMI/SCADA |
|
| |
I-8x37-80 與 I-7188EG : 最多可連接 4 個 Modbus TCP Slave 埠 |
|
| |
VP-2117, iP-8x47, μPAC-7186EG : 最多可連接 6 個 Modbus TCP Slave 埠 |
|
| |
VP-2xW7, WP-8x37/8x47 : 最多可連接 32 個 Modbus TCP Slave 埠 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

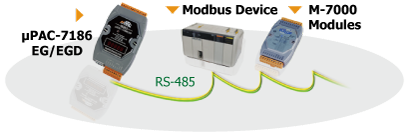

Modbus RTU/ASCII Master 埠 |
|
| |
Modbus RTU/ASCII (RS-232/485/422): 最多可連接 10 台 Modbus 設備 |
|
| |
VP-2117, iP-8x47, μPAC-7186EG, I-8xx7, I-8x37-80 與 I-7188EG/XG : 最多可連接 2 個 Modbus RTU/ASCII Master 埠 |
|
| |
VP-2xW7, WP-8x37/8x47 : 最多可連接 10 個 Modbus RTU/ASCII Master 埠 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |
SMS: 簡訊服務 |
|
| |
ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊或
警告訊息至使用者的手機. |
|
| |
使用者可傳送各國文字簡訊 (如: 中文, 英文....等). |
|
| |
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 111 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

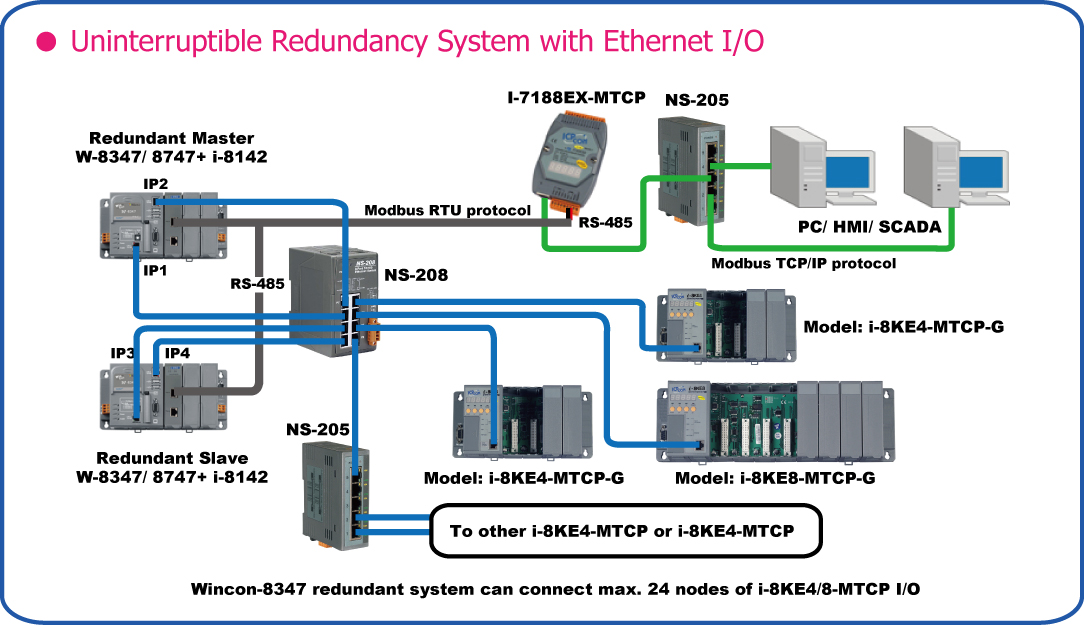

新的備援(冗餘)系統 搭配 Ethernet I/O |
|
| |
若其中一個網路斷線或損毀, 備援 (冗餘) 控制器將會使用另一條網路來處理網路 (Ethernet) I/O 與資料交換 |
|
| |
掃描 Ethernet I/O 的速度比掃描 RS-485 I/O ( I-7000 或 I-87K 模組 ) 快得多. |
|
| |
若其中一台控制器當機, 另一台會接手來控制 Ethernet I/O. |
|
| |
PC/HMI可透過 1 或 2 個 Active IP 來連接到此備援 (冗餘) 系統. |
|
| |
更多資訊在 www.icpdas.com> FAQ > Software > ISaGRAF Ver.3 (Chinese) - 093, 042 |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

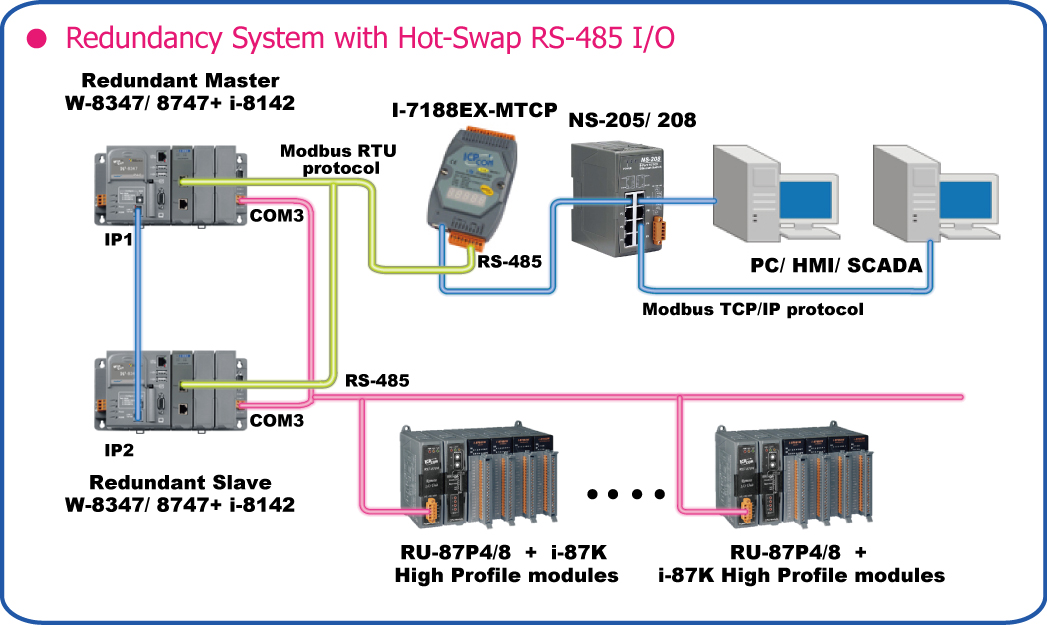

備援(冗餘)系統 使用熱插拔 RS-485 I/O |
|
| |
若 WP-8xx7 的其中一個網路損毀, 另一個仍會維持運作. |
|
| |
若其中一台控制器當機, 另一台會接手來控制 RS-485 I/O. |
|
| |
PC/HMI可透過 1 或 2 個 Active IP 來連接到此備援 (冗餘) 系統. |
|
| |
I/O 可熱插拔 (只限 RU-87P1/2/4/8 搭配 I-87K 高卡 I/O). |
|
| |
更多資訊在 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 093 |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

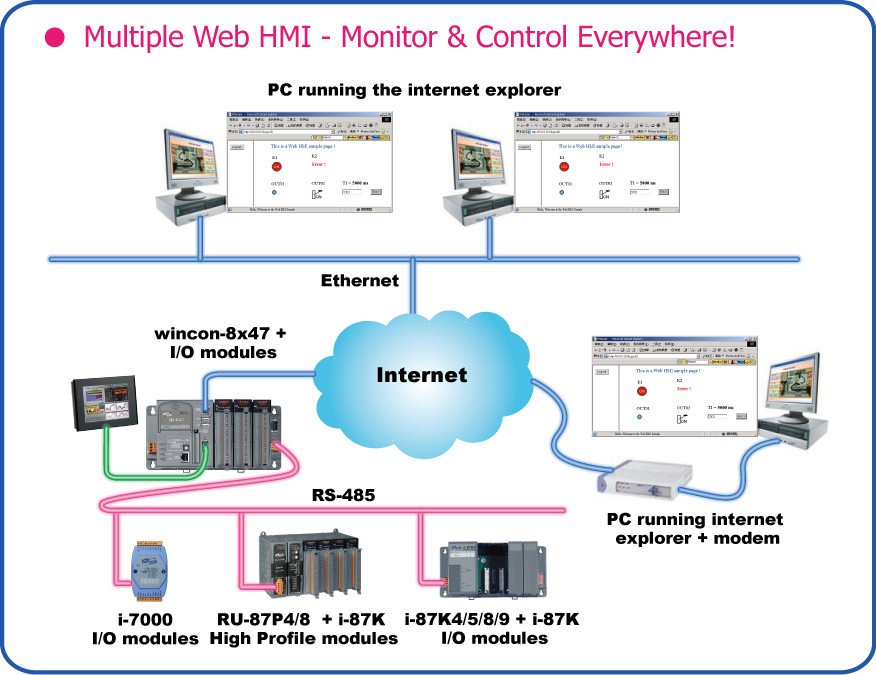

多重網路 (Web) 人機介面 – 隨處監控! |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |

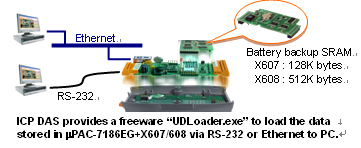

資料記錄器 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
|
|
|
| |
VIP 通訊安全 |
|
| |
可為 Modbus TCP/IP 作安全設定 ( Very Important IP). |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
|
|
|
| |
|
|
| |
| WinPAC-8x47 系列是有雙乙太網路的 ISaGRAF 可程式自動化控制器. |
| 型號 |
OS |
預裝軟體 |
CPU |
Flash |
SDRAM |
VGA (解析度) |
USB |
RS-232/
RS-485 |
I/O 插槽 |
| WP-8x37 |
CE 5.0 |
ISaGRAF |
PXA270, 520 MHz |
128 MB |
128 MB |
1024 x 768 |
2 |
2 or 4 |
1/4/8 |
| WP-8x47 |
CE 5.0 |
PXA270, 520 MHz |
96 MB |
128 MB |
800 x 600 |
1 |
2 or 4 |
1/4/8 |
W-8x47 |
CE 4.1 |
StrongARM, 206 MHz |
32 MB |
64 MB |
1024 x 768 |
2 |
4 |
3/7 |
註: W-8347/8747 已於2009年, 2月停止出貨. 請選用最佳相容產品 WP-8x37/8x47 系列. |
| VP-2xW7 系列是有乙太網路與 LCD 螢幕的 ISaGRAF 可程式自動化控制器. |
| 型號 |
OS |
預裝軟體 |
CPU |
Flash |
RAM |
雙電池備援 SRAM |
TFT LCD
(解析度) |
觸控
面板 |
Ethernet |
RS-232/
RS-485 |
USB |
I/O 插槽 |
| VP-23W7 |
CE 5.0 |
ISaGRAF |
PXA270
520 MHz |
96 MB |
128 MB |
512 KB |
3.5” (320 x 240) |
- |
1 |
2 |
1 |
3 |
| VP-25W7 |
5.7” (640 x 480) |
Yes |
|
| VP-2117 系列是有乙太網路與 LCD 螢幕的 ISaGRAF 可程式自動化控制器. |
| 型號 |
OS |
預裝軟體 |
CPU |
Flash |
RAM |
雙電池備援 SRAM |
STN LCD
(解析度) |
Ethernet |
RS-232/
RS-485 |
I/O 插槽 |
| VP-2117 |
MiniOS7 |
ISaGRAF |
80186, 80 MHz |
512 KB |
768 KB |
512 KB |
128 x 64 |
1 |
3 |
3 |
|
| iP-8x47, I-8x37 系列是有乙太網路的 ISaGRAF 可程式自動化控制器. |
| 型號 |
OS |
預裝軟體 |
CPU |
Flash |
SRAM |
雙電池備援 SRAM |
Ethernet |
RS-232/
RS-485 |
I/O 插槽 |
| iPAC-8447/8847 |
MiniOS7 |
ISaGRAF |
80186, 80 MHz |
512 KB |
768 KB |
512 KB |
10/100 Base-T * 2 |
4 |
4/8 |
| I-8437-80/8837-80 |
512 KB |
- |
10 Base-T |
3 |
I-8437/8837 |
80188, 40 MHz |
| I-8417/8817 |
- |
4 |
註: I-8437/I-8837 已於2008年5月1日起停止生產, 請改選用相容產品 I-8437-80/I-8837-80. |
| μPAC-7186EG, I-7188EG, I-7188XG 系列是掌上型 的 ISaGRAF 可程式自動化控制器. |
| 型號 |
OS |
預裝軟體 |
CPU |
Flash |
SRAM |
I/O 擴充匯流排 |
DI |
DO |
Ethernet |
RS-232/
RS-485 |
| μPAC-7186EG |
MiniOS7 |
ISaGRAF |
80186, 80 MHz |
512 KB |
640 KB |
Yes |
- |
- |
10/100 Base-TX |
2 |
| I-7188EG |
80188, 40 MHz |
512 KB |
- |
- |
10 Base-T |
| I-7188XG |
1 |
1 |
- |
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
|
|
|
| |
| 電源供應器 |
| KA-52F
(DIN-KA52F) |
24 V/1 A 輸出 電源供應器
(DIN-KA-52F: KA-52F + 鋁軌固定座) |
| ACE-540A
(DIN-540A) |
24 V/1.7 A 輸出 電源供應器
(DIN-540A: ACE-540A + 鋁軌固定座) |
| DP-665 |
24 V/2.5 A ; 5 V/0.5 A 電源供應器 |
| DP-660 |
24 V/2.5A , 5 V/0.5 A 雙輸出 電源供應器 |
| DP-1200 CR |
24 V/5 A 電源供應器 |
| 網路交換器 (Switch) |
| NS-205 CR |
無網管 5 埠工業用10/100 Base-T 乙太網路交換器 (RoHS) |
| NS-208 CR |
無網管 8 埠工業用10/100 Base-T 乙太網路交換器 (RoHS) |
| NS-208G CR |
無網管 8 埠工業用10/100/1000 Base-T 乙太網路交換器 (RoHS) |
| USB 轉 RS-232/422/485
轉換器 |
| I-7560 CR |
USB 轉 RS-232 轉換器 (RoHS), 含 CA-USB18 (1.8M 連接線) x 1 |
| I-7561 CR |
USB 轉 RS-232/422/485 轉換器 (RoHS), 含 CA-USB18 (1.8M 連接線) x 1 |
| I-7563 CR |
USB 轉 3 通道 RS-485 轉換器 (RoHS), 含 CA-USB18 (1.8M 連接線) x 1 |
| RS-232 轉 RS-422/485
轉換器 |
| I-7520AR CR |
I-7520A 加上 RS-485 端的 3000 VDC 隔離電壓 (RoHS) |
|
|
| |
|
|
|
|
|
| |
