Model: I-8417/8817 ; I-8437-80/8837-80
I-8x37-80, I-8x17
I-8x37-80: 快速CPU (80 MHz) 網路型 ISaGRAF PAC
     I-8x17: 40 MHz ISaGRAF PAC
     I-8x37: 40 MHz 網路型 ISaGRAF PAC
                 (已於2008年5月1日起停止生產)




功能特色 規格 訂購資訊 相關配件 相關產品


  I-8437-80/I-8837-80 控制器中執行 ISaGRAF 程式的速度約為 I-8x37 控制器的 2~4倍快.


I-8x37-80
I-8x37
I-8x17
中央處理器 (CPU) 80186, 80 MHz 80188, 40 MHz
SRAM 512 KB
EEPROM 2 KB
乙太網路埠 10 Base-T None
執行速度
(一般 PLC 的掃描時間)
2~25 ms, 約快 4 5~100 ms

  註: I-8437/I-8837 已於2008年5月1日起停止生產, 請改選用相容產品 I-8437-80/I-8837-80.

  請點選 "ISaGRAF 控制器之效能比較表"



ZigBee 無線傳輸方案
ISaGRAF PAC 搭配 ZB-2550P 與 ZB-2551P 這 2 個 無線通訊轉 RS-232/485 轉換器可以無線傳輸, 降低佈線成本並可達到遠距離控制 I/O 模塊或進行資料
     收集的目的.
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 110 取得更多資訊.

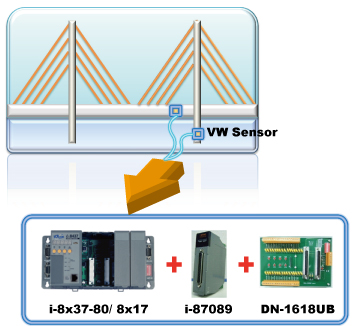

量測水泥建築物的應力
泓格科技 (ICP DAS) 發佈最有效的振弦式傳感器 (VW sensor) 解決方案, 此方案主要用來量測建築物的應力 或 內部滲水的壓力, 可用於如江河大壩的監控,
     橋樑監控, ...等
該方案已經成功的應用在中國靠近武漢某地的壩堤監控上.
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 091 取得更多資訊



主動訊號採集與資料回報系統
提供VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式
ISaGRAF 控制器可使用 UDP/IP 主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器.

   優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP.
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊.

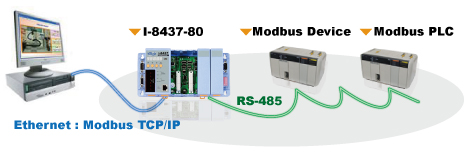

通訊方式
I-8xx7 可支援多種通訊規格. 這些通訊埠分別提供不同的用途, 包含有 RS-485 網路, 各控制器之間的資料交換, Modbus/Modbus TCP 協定, 遠程 I/O 的擴充, HMI/MMI 設備相連接與程式的下載/上傳與除錯.


I-8437-80/8837-80
I-8417/8817
COM1 RS-232 RS-232
COM2
COM3 RS-232/RS-485 RS-232/RS-485
COM4 RS-232 RS-232



Modbus RTU/TCP Slave 連接埠 (如何使用?)
Modbus RTU (RS-232/485/422): 最多可連接 2 個 Modbus RTU Slave 連接埠
Modbus TCP/IP: 最多可連接 4 個 Modbus TCP Slave 連接埠

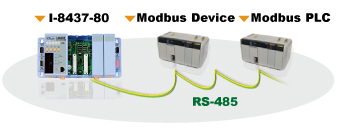

Modbus RTU Master連接埠 (如何使用?)
Modbus RTU/ASCII (RS-232/485/422): 最多可連接 2 個 Modbus RTU/ASCII Master 連接埠

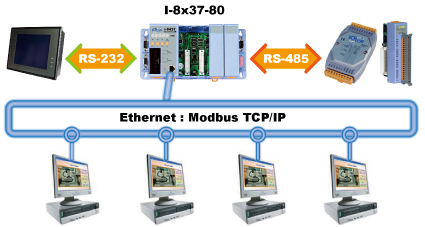

多用戶端連線
I-8437-80/8837-80 擁有一個 IP 位址與固定的連接埠號 502. 在 Modbus TCP/IP 協定下, 透過乙太網路的方式, 1 台 I-8437-80/8837-80 控制器最多可連接 4 台 PC. 在Modbus serial 協定下, 另一台PC 或 MMI 可連接到 I-8437-80/8837-80 的 COM1 (RS-232). 因此, 最多可連接 5 台用戶端.

I-8417/8817 最多可連接 2 台用戶端設備, 一台連接到 COM1: RS-232, 另一台連接到 COM2: RS-485.



擴充板/遠程 I/O 模組

RU-87Pn 的特色
熱插拔
自動組態 - I-87K I/O 模組的設定值可預先設定並儲存在 RU-87Pn 的儲存記憶體中.
簡單備份系統 - 使用 DCON Utility 軟體, 您可以很簡單的備份 RU-87Pn 上所有
I-87K 模組的設定值並將其寫入 RU-87Pn.
完整的軟體支援 - 包含免費的通用軟體與發展工具.

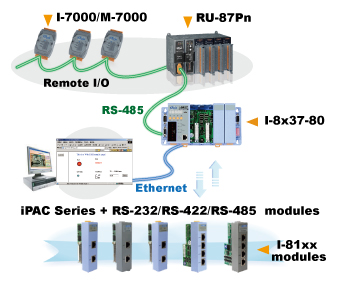

RS-232/422/485 擴充模塊
I-8xx7 控制器上可裝上 RS-232/422/485 擴充模塊. 可使用的有 I-8112/8114/8142/8144/8142i 模塊.

連接 I-7000 和I-87K 模組為遠程 I/O
I-8417/8437-80 於機板上提供了 4 個空插槽而 I-8817/8837-80 提供了 8 個空插槽. 大約有 100 種本機 I/O 卡與遠程 I/O 模塊可供選擇.

遠程I/O模塊適用於分散式的應用中. I-8417/8817/8437-80/8837-80 可透過它的 COM3 或 COM4 來整合遠程的 I-7000 與 I-87K 模塊. 一台控制器最多可連接 64 個遠程 I/O 模塊, 而遠程 I/O 模塊最多為 16 通道. (如何使用?)


透過 Fbus 或 Ebus 交換資料

Fbus ( RS-485 網路 )
每台 I-8xx7 控制器可使用它的 RS-485 埠 (COM3) , 並透過 Fbus 通訊機制來相互交換資料. Fbus 可用來傳遞資料到每台控制器, 或是, 每台控制器可和同一 Fbus 網路中的控制器相互傳送或接收資料.

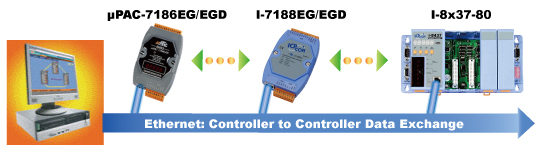

Ebus ( Ethernet 網路)
每台 I-8437-80/8837-80 可使用它的乙太網路連接埠, 並透過 Ebus 通訊機制來相互交換資料. 當 PC 藉由乙太網路與控制器對話時. 控制器也可以經由同一乙太網路與其他的控制器交換資料; 此方式使得配置更加地靈活與快速.



資料記錄器
數據, 日期/時間儲存於 S256, S512, 之後, PC 可藉由 RS-232/RS-485 或 Ethernet 來讀取這些資料. (如何使用?)

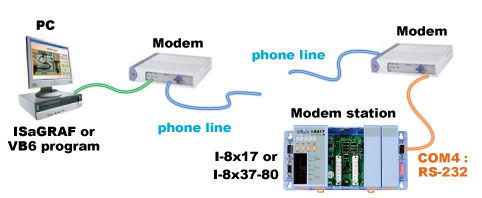

遠端下載程式: Modem_Link
Modem_Link 為 ICP DAS 所設計的軟體, 此軟體需安裝在您電腦上的 ISaGRAF 軟體中. Modem_Link 功能可讓您使用一般的數據機, 輕易地從遠端將 ISaGRAF 程式經由一般的數據機下載到 I-8417/8817/8437-80/8837-80 控制器中. 您可以監視每個 I/O 與資料, 若程式許可的話, 也可藉由數據機來控制資料. (如何使用?)



PWM : 可調式脈波輸出
並列式 DO 卡皆可支援PWM 輸出. 一台控制器最多8點. 最快 500 Hz. Off=1 ms 與 On=1 ms. 有效範圍可輸出波形: Off = 1 ~ 32767 ms, On = 1 ~ 32767 ms.
(如何使用?)


並列式 DI 計數器:
並列式 DI 卡 插在 Slot 0 才具有計數器功能, 最快 500 Hz, 最小脈波寬度需 > 1 ms. 一台控制器最多 8 點. 計數值: 32-bit. (如何使用?)

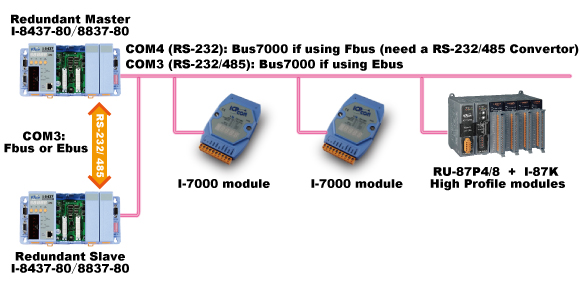

備援 (冗餘 ) 系統 Bus7000 : 遠程I/O 之備援 (冗餘) 通訊
2 台 ISaGRAF 控制器可以同時連接遠程的 I-7000 與 I-87K I/O 模塊. 但僅有一台控制遠端的I/O模塊. 當控制器當機時, 另一台可接手來控制遠程的 I/O 模塊.
(如何使用?)

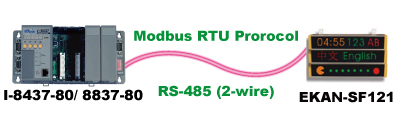

EKAN Modbus LED
泓格科技 EKAN LED Display 支持 Modbus RTU (RS-485) 與 Modbus TCP/IP 通訊協定. PC/HMI/圖控軟體 與 泓格科技 ISaGRAF 控制器可與 EKAN 連線, 顯示以下訊息. (如何使用?)

  • 英文字
  • 多國語言文字, 採用 BMP 格式 (比如, 中文, 俄文, 日文, 法文, 西班牙文, ...)
  • BMP 圖形 (EKAN-ME122 需小於 16 x 96 點, EKAN-ME124 需小於 16 x 192 點)
  • 實數 與 整數 資料 (Real/Integer)
  • 數字量資料 (Boolean)
  • 一般信息
  • 緊急信息



SMS: 簡訊服務
ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊
     或警告訊息至使用者的手機.
使用者可傳送各國文字簡訊 (如: 中文, 英文....等).
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 111 取得更多資訊.








系統軟體
OS MiniOS7
開發軟體
ISaGRAF Version 3 符合 IEC 61131-3 標準。 語言: LD, ST, FBD, SFC, IL & FC
最大程式容量 最多可接受 64 KB 的 ISaGRAF 程式容量 (Appli.x8m 要小於 64 KB)
電源
需求 +10 ~ +30 VDC, 20 W
保護 反極性保護
一般環境
溫度 運作: -25 ~ +75 °C,
保存 : -30 ~ +80 °C
濕度 相對溼度 : 10 ~ 90 % (無凝露)
系統
CPU I-8417/8817/8437/8837: 80188, 40 MHz 或相容
I-8437-80/8837-80: 80186, 80 MHz 或相容
看門狗 有, 初始值 = 0.8 秒
RTC 即時時鐘 ; 可讀/寫 年(1980~2079)、月、日、時、分、秒, 並提供星期資訊
SRAM 512 KB
FLASH Memory 512 KB, 可寫入100,000 次
NVRAM 31 bytes, 電池保持, 斷電資料可存10 年
EEPROM 2048 bytes, 保存 > 100年。 可寫入 1,000,000 次
簡單人機 (SMMI) 面板內建 5 個 7-段式顯示 LED, 4 個按鈕 及 3 個 LED 燈號。可用來顯示訊息, 數值, 輸入數值, 模擬 輸入 與 輸出。
站號 8-pin 指撥式開關, 可設成 1 ~ 255
通訊介面
COM1 RS-232: TxD,RxD,GND, 速率: 最高115200 bps。 程式可由此下載
COM2 (適用 I-8417/8817) RS-485: D+, D-, 速率: 最高115200 bps. 內含 "Self Tuner" 晶片, 程式可由此下載.
乙太網路 (適用 I-8x37-80) 10 Mbps, NE2000 相容, 10 Base-T 接頭, 程式可由此下載。
COM3 RS-232: TxD,RxD,RTS,CTS,GND 或 RS-485: DATA+, DATA-, 速率:最高 115200 bps。程式可由此埠下載
COM4 RS-232: TxD,RxD,RTS,CTS,DSR,DTR,CD,RI,GND。 支援 Modem 訊號, 速率: 最高115200 bps
I/O 插槽
插槽數 I-84x7: 4 個空槽
I-88x7: 8 個空槽
可插 I-8K 並列 (parallel) 及 I-87K 串列 (serial) I/O 卡.
機構
尺寸 I-84x7: 230 mm x 110 mm x 75.5 mm
I-88x7: 354 mm x 110 mm x 75.5 mm
Motion
運動控制 I-8417/8817/8437-80/8837-80 可以整合 1 片 I-8091W (2軸) 或 2 片 8091W (4軸) 來做馬達控制.
注意: 使用馬達控制時,不支持 Ethernet 通訊並需自行更換 Driver.
PWM 脈波輸出
可調式脈波輸出 最多 8 接點 。 最快 500 Hz。波型: Off: 1 ~ 32767 ms, On: 1 ~ 32767 ms 可選用的輸出卡: I-8037, 8041, 8042, 8054, 8055, 8056, 8057, 8060, 8063, 8064, 8065, 8066, 8068, 8069. (Relay 型式的 DO 受限於 Relay, 無法產生快速的脈衝)
計數器
並列式 (Parallel) DI 計數器 最多 8 接點。 計數值: 32-bit。 最快 500 Hz。 最小 ON 與 OFF 寬度必需 > 1 ms, 可選用的輸入卡: I-8040, 8042, 8051, 8052, 8053, 8054, 8055, 8058, 8063, 8077
串列式 (Serial) DI 計數器 最快 100 Hz。 計數值: 0 ~ 65535 (16-bit), 可選用的輸入卡: I-87040, 87051, 87052, 87053, 87054, 87055, 87058, 87063
遠程 DI 計數器 最快 100 Hz。 計數值: 0 ~ 65535 (16-bit) 所有遠程的 I-7000 及 I-87K DI 卡支援計數器。
高速計數器 I-87082: 最快 100 kHz 32-bit, I-8080: 最快 450 kHz 32-bit
通訊協定
Modbus Slave 通訊協定 可支援 2 個 port, I-8x37-80: COM1/3 (與 I-8417/8817: COM1/2 ) 支持 Modbus RTU Slave 通訊協定, 可連接 ISaGRAF & PC/監控軟體及人機介面 。
Modbus Master 通訊協定 COM1,COM3,COM4 (和COM5, 假如有插擴充卡) 的其中 2 個, 支持 Modbus RTU Master 或 ASCII Master 通訊協定, 可連接符合 Modbus 通訊協定的其他設備。
Modbus TCP/IP 通訊協定
(適用 I-8x37-80)
網路連接埠支援 Modbus TCP/IP Slave 通訊協定,可連接 ISaGRAF & PC/監控軟體, 最多 4 個連線。
遠程 I/O

COM3 及 COM4 的其中 1 個, 支援I-7000 遠程 I/O 模塊和 ( I-87K 底座 + I-87K 串列 I/O 卡或 RU-87P1/2/4/8 + I-87K I/O 高卡) 來進行遠程 I/O 的控制。最多可接 64 片 I/O 卡

Fbus 內建於 COM3, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料。
Ebus (適用 I-8x37-80) 內建於網路連接埠, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料。
SMS: 簡訊服務 COM4 (或 COM5,假如有插擴充卡) 的其中 1 個, 可連接一台 GSM Modem。使用者可用手機來對控制器詢問資料或下命令控制。控制器也可主動回覆警報或資料給使用者的手機。可選用的 GSM Modem: GTM-201-RS232 ( 850/900/1800/1900 GSM/GPRS External Modem).
自定的通訊協定 使用者可在 COM1,COM3,COM4 (和 COM5 ~ COM20 , 假如有插擴充卡) 撰寫自定的通訊協定。
遠程下載功能 (Modem Link) COM4 可連接一台一般的 Modem, 可支援 PC 從遠方撥電話到控制器, 以監視控制程式的運作狀態及資料或下載程式。
MMICON/LCD COM3 或 COM4 的其中 1 個, 可連接 ICP DAS 的 MMICON。它有 1 個 240 x 64 點的 LCD 與 1 個 4 x 4 的鍵盤。可用來顯示圖形, 字串, 整數, 浮點數, 也可用來輸入字串, 整數, 浮點數
Redundant Bus7000備援功能 2台控制器可同時連接 I-7000 及 I-87K 遠程 I/O 卡。運作時只有 1 台會去控制這些 I/O。 假如一台當機了, 另一台會來控制這些 I/O。請參見 www.icpdas.com > FAQ > Software > ISaGRAF > 084
電池備援記憶體
搭配 S256/S512, I-8417/8817/8437-80/8837-80 將可支持達 1024 個可保存變數。 大量的資料,時間可存於 S256/S512, 之後 PC 可從 COM1 ( 或 I-8417/8817 的 COM2 或 I-8437-80/8837-80 的網路連接埠) 將這些資料上載出來。 PC 也可下載資料到 S256/S512 內。 可選用的電池備援記憶體: S256: 256 KB, S512: 512 KB






I-8437-80 (藍)
4 插槽, 高速 CPU, 網路型 ISaGRAF 可程式自動化控制器 ( 80186, 80 MHz, 10 Base-T)
I-8437-80-G (灰) 4 插槽, 高速 CPU, 網路型 ISaGRAF 可程式自動化控制器 ( 80186, 80 MHz, 10 Base-T)
I-8837-80 (藍) 8 插槽, 高速 CPU, 網路型 ISaGRAF 可程式自動化控制器 ( 80186, 80 MHz, 10 Base-T)
I-8837-80-G (灰) 8 插槽, 高速 CPU, 網路型 ISaGRAF 可程式自動化控制器 ( 80186, 80 MHz, 10 Base-T)
I-8417 (藍) 4 插槽, ISaGRAF可程式自動化控制 ( 80188, 40 MHz)
I-8417-G (灰) 4 插槽, ISaGRAF可程式自動化控制 ( 80188, 40 MHz)
I-8817 (藍) 8 插槽, ISaGRAF 可程式自動化控制 ( 80188, 40 MHz)
I-8817-G (灰) 8 插槽, ISaGRAF 可程式自動化控制 ( 80188, 40 MHz)






應用軟體
ISaGRAF-256-E ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
附 一本英文進階使用手冊 與 一個 USB Dongle
ISaGRAF-256-C ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
附 一本繁體中文進階使用手冊 與 一個 USB Dongle
ISaGRAF-32-E
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) 附 一本英文進階使用手冊
Read Me
*注意:ISaGRAF-32 無法再升級為 ISaGRAF-256
ISaGRAF-32-C
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) 附 一本中文進階使用手冊
Read Me
*注意:ISaGRAF-32 無法再升級為 ISaGRAF-256

ISaGRAF 進階使用手冊 (英文)
ISaGRAF 進階使用手冊 (繁體中文)

DP-660 24 V/2.5 A , 5 V/0.5 A 雙輸出電源供應器
DP-665 24 V/2.5 A , 5 V/0.5 A 雙輸出電源供應器
ACE-540A (DIN-540A) 1.7 A 輸出 電源供應器 (DIN-540A: ACE-540A + 鋁軌固定座)

無網管 (unmanaged) 5 埠工業用乙太網路交換器 (RoHS)
無網管 (unmanaged) 8 埠工業用 10/100 Base-T 乙太網路交換器 (RoHS)

透過 RS-485 網路,用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元
