| Model: I-7188XG |
Model: I-7188XGD |
|
|
|
|
|
|
|
|
| |
|
|
| |
|
|
| |
 請點選 "ISaGRAF控制器之效能比較表" |
|
| |
|
|
| |
|
|
| |
I-7188XG 是內含 ISaGRAF 軟邏輯的掌上型可程式自動控制器.內建 2 個串列埠 ( COM1:RS-232/RS-485 和 COM2:RS-485 ), 客戶可以於 I-7188XG 機板上內插一個 I/O 擴充卡 -- X-board, 以增加更多的連接埠、記憶體或 I/O 點.
I-7188XG 支援: Modbus Slave 通訊協定、Modbus Master 通訊協定、遠程I/O、Fbus、SMS:簡訊服務、modem 連結、MMICON / LCD 及使用者自訂通訊協議. |
|
| |
|
|
| |
|
|
| |
| |
 建立 I-7188XG 之 Modbus 連線 |
I-7188XG 控制器可依據應用的方式而成為 Modbus "Slave" 和/或 Modbus "Master" 控制器. 當運用在 Modbus Slave 協定, 你可以使用控制器的 COM1 (RS-232/RS-485) 來連接 PC 或 其它的 HMI 產品. 當運用在 Modbus Master 協定, 你可以使用 COM2 (RS-485) 與其他的 PLC 或是支援 Modbus 協定的設備交換資料. |
|
| |

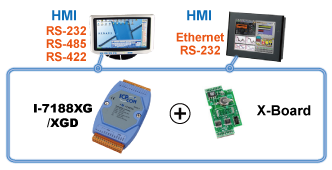

 Modbus RTU/TCP Slave 埠 如何使用? |
| Modbus RTU (RS-232/485/422): 最多可連接 2 個 Modbus RTU Slave 埠 |
| Modbus TCP/IP: 最多可連接 4 個 Modbus TCP Slave 埠 |
| |
 |
| |

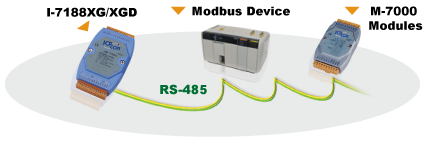

| Modbus RTU Master埠 如何使用? |
| Modbus RTU (RS-232/485/422): 最多可連接 2 個 Modbus RTU Slave 埠 |
| |
 |
| |
|
|
| |
| 擴充板 / 遠程 I/O 模組 |
| |
 |
RU-87Pn 的特色 |
|
熱插拔 |
|
|
自動組態 - I-87K I/O 模組的設定值可預先設定並儲存在 RU-87Pn 的(非揮發性) 記憶體中 |
|
|
簡單備份系統 - 使用 DCON Utility 軟體, 您可以很簡單的備份 RU-87Pn 上所有 I-87K 模組的設定值並將其寫入 RU-87Pn |
|
|
完整的軟體支援 – 包含免費的通用軟體與發展工具. |
|
| |
| |
| |
| |
| |
| |
|
| |
| I/O 擴充板 |
I-7188XG支援一組 I/O 擴充匯流排並可裝上一片擴充用的 I/O 板. 可使用的 I/O 板有 X107, X202, X203, X303, X304, X305, X503, X504, X505, X506, X507, X508, X509, X510 …等. |
|
| |
| 連接 I-7000 和 I-87K 模組為遠程 I/O |
I-7188XG 控制器可使用其 COM2 (RS-485) 來連接 ICP DAS 的 I-7000 和 I-87K 系列遠程 I/O 模組 ( 註1). 此配置方式非常適用於需要分散式遠程 I/O 應用的系統中. 如何使用? |
|
| |
|
|
| |
| 透過 Fbus |
| |
| Fbus ( RS-485 網路 ) |
每台 I-7188XG 控制器可使用它的 RS-485 埠 (COM2) , 並透過 Fbus 通訊機制來相互交換資料. Fbus 可用來傳遞資料到每台控制器, 或是, 每台控制器可和同一 Fbus 網路中的控制器相互傳送或接收資料. |
|
| |
 |
| |
|
|
| |

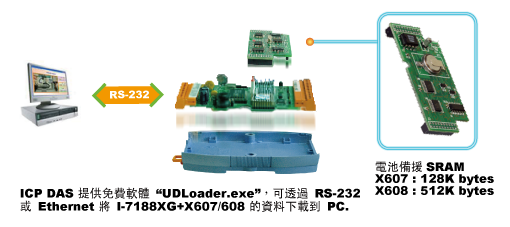

| 資料記錄器 |
數據, 日期 / 時間儲存於 X607 / X608, 之後, PC 可藉由 RS-232/RS-485 來讀取這些資料. 如何使用? |
|
| |
| |
 |
| |
|
|
| |
| 遠端下載程式: Modem_Link |
Modem_Link 為 ICP DAS 所設計的軟體, 此軟體需安裝在您電腦上的ISaGRAF 軟體中. Modem_Link 功能可讓您使用一般的數據機, 輕易地從遠端將 ISaGRAF 程式經由 X504 擴充板的 COM4 下載到 I-7188XG 控制器中. 您可以監視每個 I/O 與資料, 若程式許可的話, 也可藉由數據機來控制資料. |
|
| |
|
|
| |
| PWM : 可調式脈波輸出 |
並列式 D/O 卡皆有支援 PWM 輸出. 一台控制器最多 8 點. 最快 500 Hz. Off=1ms 與 On=1ms. 有效範圍可輸出波形: Off = 1 ~ 32767 ms, On = 1 ~ 32767 ms. 如何使用? |
|
| |
|
|
| |
| 並列式 D/I 計數器: |
並列式 D/I 卡於 slot 0 可接受計數器輸入, 最快 500 Hz, 最小脈波寬度需 > 1ms. 一台控制器最多8點. 計數值: 32 bit. 如何使用? |
|
| |
|
|
| |

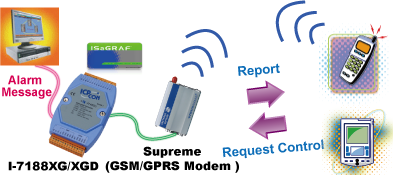

| SMS:簡訊服務 |
I-8417/8817/8437/8837, μPAC-71868EG, I-7188EG, I-7188XG, WinCon-8x47 和 iP-8447/8847 控制器可整合 GSM Modem 以支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊或警告至使用者的手機.
如何使用? |
|
| |
 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
| 電源 |
|
| 需求 |
10 ~ 30 VDC, I-7188EG:2 W, I-7188EGD:3 W (空槽時) |
| 保護 |
內建電源保護電路 |
| 一般環境 |
|
| 溫度 |
運作: -25°C ~ +75°C (華氏: -13° F ~ +167° F) ,
保存 : -30°C ~ +85°C (華氏:-40° F ~ +176° F) |
| 濕度 |
5% ~ 95 % (非凝結) |
| 系統 |
|
| CPU |
80186 80M Hz, 或 相容 |
| 看門狗 |
有, 初始值 0.8 秒 |
| 及時時鐘 |
可讀/寫 小時,分鐘,秒,星期,日期,月及年 |
| SRAM |
512K bytes |
| FLASH Memory |
512K bytes, 可寫入 100,000 次 |
| NVRAM |
31 bytes, 電池保持, 斷電資料可存 10 年 |
| EEPROM |
2048K bytes, 保存>100年. 可寫入 1,000,000 次 |
| 7-段式顯示 LED |
面板內建 5 個 7-段式顯示 LED 可用來顯示訊息,數值. |
| I/O 插槽 |
1個, 可插 1片Xxxx 系列 I/O 擴充卡 |
| 站號 |
可用軟體設成 1 ~ 255 |
| 串列通訊埠 |
|
| COM1 |
可使用 RS-232/ RS-485, 速率: 最高 115200 bps, 程式可由此連接埠下載
RS-232: TXD,RXD,RTS,CTS,GND, RS-485: D+, D-, 內含 "Self Tuner" 晶片 |
| COM2 |
RS-485: D+, D-, 速率: 最高115200 bps, 有pull 高/低 電阻jumper可調 |
| 開發軟體 |
|
| ISaGRAF Version 3 |
符合 IEC61131-3 標準. 語言: LD, ST, FBD, SFC, IL & FC |
| 最大程式容量 |
最多可接受 64K byte 的 ISaGRAF 程式容量 (Appli.x8m 需小於 64K) |
| PWM脈波輸出 |
|
| 可調式脈波輸出 |
最多8接點. 最快 500 Hz 波型: Off: 1 ~ 32767 ms, On: 1 ~ 32767 ms
可選用的輸出卡: 所有可支援 μPAC-7186EG 而且有 D/O 點的 Xxxx 擴充卡都可選用 |
| 計數器 |
|
| 並列式(parallel) D/I 計數器 |
最多8接點. 計數值: 32 bit, 最快 500 Hz. 最小 ON 與 OFF 寬度必需 > 1ms
可選用的輸入卡: 所有可支援 μPAC-7186EG 而且有 D/I 點的 Xxxx 擴充卡都可選用 |
| 遠程D/I 計數器 (Counter) |
所有遠程的I-7000 及 I-87K D/I 卡,皆支援計數器, 最快100 Hz. 計數值: 0 ~ 65535 (16 bit) |
| 遠程 高速計數器 |
I-87082: 最快 100k Hz .32 bit |
| 通信協議 |
|
| Modbus Slave 通信協議 |
最多可有 2 個串列通訊口 COM1與 ( COM2 或 X-board 上的 COM3 其中之ㄧ) 可支持 Modbus RTU Slave 通信協議, 可連接 ISaGRAF, PC / 監控軟體 及 人機介面 |
| Modbus Master 通信協議 |
最多可有 2 個串列通訊口 (COM2 或擴充卡的COM3), 支持 Modbus RTU Master 或 ASCII Master 通信協議, 可連接符合 Modbus 通信協議的其他設備, 2 個 port 可使用最多 64 個同類型的 Mbus_xxx 功能方塊 |
| 遠程 I/O |
COM2 及 (插卡的 COM3:RS-485) 的其中1個, 支援 I-7000 遠程 I/O 模組 (及 I-87K 底座 或 RU-87P4/8 +
I-87K 串列 I/O卡) 來進行遠程I/O的控制. 最多可接 64 片 I/O 卡 |
| Fbus |
內建於 COM2, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料 |
| SMS: 簡訊服務 |
COM1 或 (若插卡而有) COM3 或 COM4 的其中 1 個, 可連接一台 GSM modem. 使用者可用手機來對控制器詢問資料或下命令控制. 控制器也可主動回覆警報或資料給使用者的手機. 可選用的 GSM modem: Supreme ( 850/900/1800/1900 GSM/GPRS External Modem). |
| 自定的通信協議 |
使用者可在COM1,COM2, (及 COM3 ~ COM8 ,假如有插 X5xx 系列多埠卡) 撰寫自行定義的通信協議 |
| 遠程下載功能 (Modem_Link) |
使用 X504 的 COM4可連接一台一般的 Modem, 可支援 PC 從遠方撥電話到控制器, 以監視控制程式的運作狀態及資料或下載程式. |
| MMICON / LCD |
(插卡而有的)COM3:RS-232, 可連接ICP DAS的MMICON. 它有1個240 x 64 點的 LCD 與1個4 x 4的鍵盤. 可用來顯示圖形, 字串, 整數, 浮點數, 也可用來輸入字串, 整數, 浮點數. |
| 電池備援記憶體 |
|
| 搭配 X607/X608, 大量的資料, 時間可存於 X607/X608, 之後 PC 可從 COM1 或 網路連接埠 將這些資料上載出來. PC 也可下載資料到X607/X608 內.可選用的電池備援記憶體: X607: 128K bytes, X608: 512K bytes |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
乙太網路
ISaGRAF PAC |
I-7188XG CR |
ISaGRAF 可程式自動化控制器 (RoHS)
80188-40M Hz |
| I-7188XGD CR |
ISaGRAF 可程式自動化控制器，含 5 個 7段式 LED 顯示燈 (RoHS)
80188-40M Hz |
應用軟體 |
ISaGRAF-256-E
ISaGRAF-256-C |
ISaGRAF Workbench Ver.3 軟體 (256 I/O點)
+ 一本英文(E) / 繁體中文(C)進階使用手冊 |
ISaGRAF-32-E
ISaGRAF-32-C |
ISaGRAF Workbench Ver.3 軟體 ( 32 I/O點) ReadMe
+ 一本英文(E) / 繁體中文(C)進階使用手冊
*注意：ISaGRAF-32 無法再升級為 ISaGRAF-256 |
應用手冊 |
ISaGRAF Book-E |
ISaGRAF 進階使用手冊 (英文) |
| ISaGRAF Book-C |
ISaGRAF 進階使用手冊 (繁體中文) |
SRAM擴充板 |
X607 |
128K bytes 電池備援 SRAM |
| X608 |
512K bytes 電池備援 SRAM |
| 選購產品 |
遠程 I/O 裝置 |
RU-87Pn |
透過 RS-485 網路，用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| PWR-24/110 |
壁掛式電源連接器 / 110 VAC, 60 Hz, 4.8 W |
| PWR-24/220F |
壁掛式電源連接器 / 220 VAC, 50 Hz, 2.4 W |
| DIN-KA52F |
1.05 Amp. 導軌安裝式電源供應器 |
註1:
I-7000 和 I-87K 系列模組, 提供了經濟且有效的保護與訊號轉換, 適用於廣大範圍的工業控制信號與控制系統. 我們的產品線包含了RS-232 轉 RS-485 轉換器, 數位輸入/輸出, 計時器/計數器, 資料顯示, 與應用程式. I-7000 模組適用於少量通道數, 而 I-87Kn 輸入/輸出擴充單元適用於中量通道數. |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| I-8x17 & 8x37-80 |
ISaGRAF 可程式自動化控制器 (80188-40M Hz ) 與 ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186-80M Hz) |
| WinCon-8xx7 |
ISaGRAF 網路型可程式自動化控制器 (Dual-LAN: 10/100M bps) |
| μPAC-7186EG |
ISaGRAF 高速乙太網掌上型可程式自動化控制器 (80186-80M Hz, 10/100M Base-TX) |
| I-7188EG |
ISaGRAF 乙太網掌上型可程式自動化控制器 (80188-40M Hz, 10M Base-T) |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
