Model: I-7188EG Model: I-7188EGD
 I-7188EG/
 I-7188EGD
  ISaGRAF 乙太網掌上型可程式自動化控制器




功能特色 規格 訂購資訊 相關配件 相關產品



  μPAC-7186EG/EGD 的執行速度比I-7188EG 快2 - 4 倍, 按我 可取得更多資訊.


μPAC-7186EG/EGD
I-7188EG/EGD
中央處理器 (CPU) 80186, 80 MHz 80188, 40 MHz
SRAM 640 KB 512 KB
EEPROM 16 KB 2 KB
乙太網路埠 10/100 Base-TX 10 Base-T
執行速度
(一般 PLC 的掃描時間)
2~25 ms, 約快 4 5~100 ms
性能 μPAC-7186EG/EGD的性能優於 I-7188EG/EGD



  請點選 "ISaGRAF控制器之效能比較表"




ZigBee 無線傳輸方案
ISaGRAF PAC 搭配 ZB-2550P 與 ZB-2551P 這 2 個 無線通訊轉 RS-232/485 轉換器可以無線傳輸, 降低佈線成本並可達到遠距離控制 I/O 模塊或進行資料
     收集的目的.
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 110 取得更多資訊.



主動訊號採集與資料回報系統
提供VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式

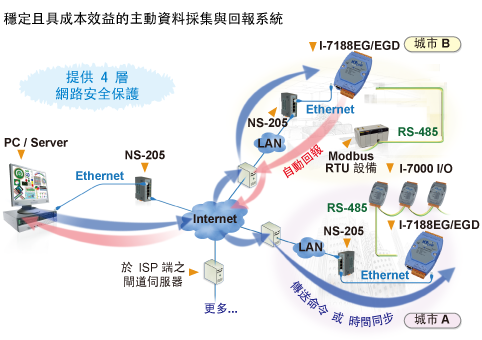

ISaGRAF 控制器可使用 UDP/IP主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器

   優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP.
點選 www.icpdas.com> FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊.

7188EG-主動訊號採集與資料回報系統


通訊方式
I-7188EG 可支援多種通訊規格. 它含有 3 個通訊埠 - COM1 (RS-232), COM2 (RS-485) 與 乙太網路埠 (10 Base-T). 這些通訊埠分別提供不同的用途, 包含有 RS-485 網路, 各控制器之間的資料交換, Modbus/Modbus TCP 協定, 遠程 I/O 的擴充, HMI/MMI 設備相連接與程式的下載/上傳與除錯.

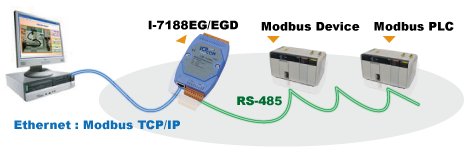

Modbus RTU/TCP Slave 埠 如何使用?
Modbus RTU (RS-232/485/422): 最多可連接 2 個 Modbus RTU Slave 埠
Modbus TCP/IP: 最多可連接 4 個 Modbus TCP Slave 埠




Modbus RTU Master埠 如何使用?
Modbus RTU (RS-232/485/422): 最多可連接 2 個Modbus RTU Slave 埠



多用戶端連線

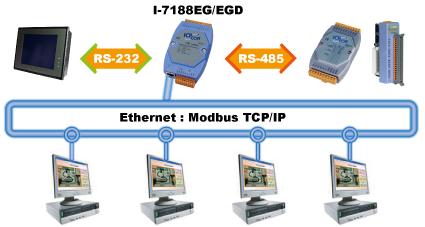

I-7188EG 擁有一個 IP 位址與固定的連接埠號 502. 在 Modbus TCP/IP 協定下, 透過乙太網路的方式, 1台 I-7188EG 控制器最多可連接 4 台 PC. 在 Modbus Slave 協定下, 另一台 PC 或 MMI 可連接到 I-7188EG 的 COM1 (RS-232). 因此, 最多可連接 5 台用戶端.




擴充板/遠程 I/O 模組

RU-87Pn 的特色
熱插拔
自動組態 - I-87K I/O 模組的設定值可預先設定並儲存在 RU-87Pn 的 (非揮發性)記憶體中
簡單備份系統 - 使用 DCON Utility 軟體, 您可以很簡單的備份 RU-87Pn 上所有
I-87K 模組的設定值並將其寫入 RU-87Pn
完整的軟體支援 – 包含免費的通用軟體與發展工具.


I/O 擴充板
I-7188EG支援一組 I/O 擴充匯流排並可裝上一片擴充用的 I/O 板. 可使用的 I/O 板有 X107, X202, X203, X303, X304, X305, X503, X504, X505, X506, X507, X508, X509, X510 …等.

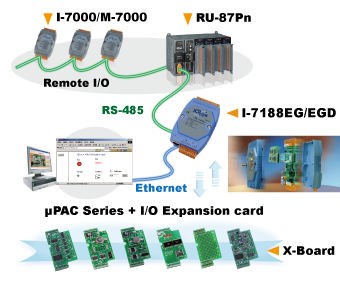

連接 I-7000 和 I-87K 模組為遠程 I/O
I-7188EG 控制器可使用其 COM2 (RS-485) 來連接 ICP DAS 的 I-7000 和 I-87K” 系列遠程I/O模組 ( 註1). 此配置方式非常適用於需要分散式遠程 I/O 應用的系統中. 如何使用?



透過 Fbus 或 Ebus 交換資料
Fbus ( RS-485 網路 )
     每台 I-7188EG 控制器可使用它的 RS-485 埠 (COM2) , 並透過 Fbus 通訊機制來相互交換資料. Fbus 可用來傳遞資料到每台控制器, 或是, 每台控制器可和同一
     Fbus 網路中的控制器相互傳送或接收資料.

Ebus ( Ethernet 網路 )

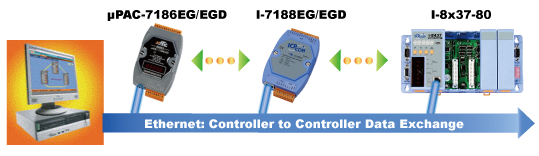

     每台 I-7188EG 可使用它的乙太網路連接埠, 並透過 Ebus 通訊機制來相互交換資料. 當PC 藉由乙太網路與控制器對話時. 控制器也可以經由同一乙太網路與其他
     的控制器交換資料; 此方式使得配置更加地靈活與快速.



資料記錄器

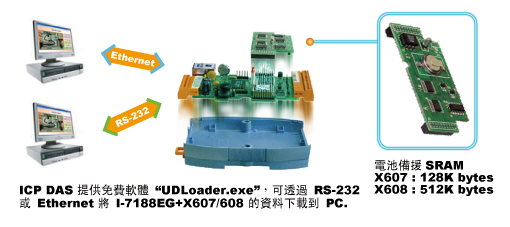

     數據, 日期/時間儲存於 X607/X608, 之後, PC 可藉由 RS-232/RS-485 來讀取這些資料. 如何使用?

7188EG-資料紀錄器


遠端下載程式: Modem_Link
Modem_Link 為 ICP DAS 所設計的軟體, 此軟體需安裝在您電腦上的 ISaGRAF 軟體中. Modem_Link 功能可讓您使用一般的數據機, 輕易地從遠端將 ISaGRAF 程式經由 X504 擴充板的 COM4 下載到 I-7188EG 控制器中. 您可以監視每個 I/O 與資料, 若程式許可的話, 也可藉由數據機來控制資料.


PWM : 可調式脈波輸出
並列式 DO 卡皆有支援 PWM 輸出. 一台控制器最多 8 點. 最快 500 Hz. Off=1 ms 與 On=1 ms. 有效範圍可輸出波形: Off = 1 ~ 32767 ms, On = 1 ~ 32767 ms.
如何使用?


並列式 DI 計數器:
並列式 DI 卡於 slot 0 可接受計數器輸入, 最快 500 Hz, 最小脈波寬度需 > 1 ms. 一台控制器最多 8 點. 計數值: 32-bit. 如何使用?


SMS:簡訊服務

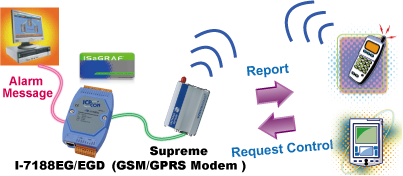

ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊
     或警告訊息至使用者的手機.
使用者可傳送各國文字簡訊 (如: 中文, 英文....等).
請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 111 取得更多資訊.

7188EG-簡訊服務






系統軟體
OS MiniOS7
開發軟體
ISaGRAF Version 3 符合 IEC 61131-3 標準. 語言: LD, ST, FBD, SFC, IL & FC
最大程式容量 最多可接受 64 KB 的 ISaGRAF 程式容量 (Appli.x8m 需小於 64KB)
電源
需求 +10 ~ +30 VDC, I-7188EG: 2 W, I-7188EGD: 3 W (空槽時)
保護 反極性保護
一般環境
溫度 運作: -25 ~ +75 °C ,
保存 : -30 ~ +80 °C
濕度 相對溼度 : 10 ~ 90 % (無凝露)
系統
CPU 80188, 40 MHz, 或 相容
看門狗 有, 初始值 0.8 秒
RTC 即時時鐘; 可讀/寫 年(1980~2079)、月、日、時、分、秒, 並提供星期資訊
SRAM 512 KB
FLASH 記憶體 512 KB, 可寫入100,000 次
NVRAM 31 bytes, 電池保持, 斷電資料可存10 年
EEPROM 2048 KB, 保存>100年. 可寫入1,000,000次
5 位數 7 段式 LED 顯示器 面板內建 5 位數 7 段式 LED 顯示器, 可用來顯示訊息,數值.
I/O 插槽 1個, 可插 1片 Xxxx 系列 I/O 擴充卡
站號 可用軟體設成 1~255
通訊介面
COM1 RS-232: TxD,RxD,RTS,CTS,GND, 速率: 最高115200 bps, 程式可由此埠下載
COM2 RS-485: D+, D-, 速率: 最高115200 bps, 有 pull 高/低 電阻 jumper 可調
乙太網路 (Ethernet) 10 Mbps, NE2000相容, 10 Base-T, 程式可由此連接埠下載.
機構
尺寸 (W x L x H) 123 mm x 72 mm x 33 mm
PWM脈波輸出
可調式脈波輸出 最多 8 接點. 最快 500Hz 波型: Off: 1 ~ 32767 ms, On: 1 ~ 32767 ms
可選用的輸出卡: 所有可支援 μPAC-7186EG 而且有 DO 點的 Xxxx 擴充卡都可選用
計數器
並列式 (Parallel) DI 計數器 最多 8 接點. 計數值: 32-bit, 最快 500 Hz. 最小 ON 與 OFF 寬度必需 > 1 ms
可選用的輸入卡: 所有可支援 μPAC-7186EG 而且有 DI 點的 Xxxx 擴充卡都可選用
遠程 DI 計數器 (Counter) 所有遠程的 I-7000 及 I-87K DI 卡,皆支援計數器, 最快100 Hz. 計數值: 0 ~ 65535 (16-bit)
遠程 高速計數器 I-87082: 最快100 kHz .32-bit
通訊協定
Modbus Slave 通訊協定 最多可有 2 個串列通訊口, COM1與 (COM2 或 X-board 上的 COM3 其中之ㄧ) 可支持 Modbus RTU Slave 通訊協定, 可連接 ISaGRAF, PC/圖控軟體 及 人機介面
Modbus Master 通訊協定 最多可有 2 個通訊口 (COM1或 COM2 或 插卡的 COM3), 支持 Modbus RTU Master 或 ASCII Master 通訊協定, 可連接符合 Modbus 通訊協定的其他設備, 2 個 port 可使用最多 64 個同類型的 Mbus_xxx 功能方塊
Modbus TCP/IP 通訊協定 網路連接埠支援 Modbus TCP/IP Slave 通訊協定,可連接 ISaGRAF, PC/圖控軟體.最多 4 個連線
遠程 I/O COM2 及 (插卡的 COM3 : RS-485) 的其中 1 個, 支援 I-7000 遠程I/O模組 (及 I-87K 底座 或 RU-87P4/8 + I-87K 串列 I/O卡) 來進行遠程 I/O 的控制. 最多可接 64 個遠程 I/O卡/模塊。
Fbus 內建於 COM2, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料
Ebus 內建於網路連接埠, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料
SMS: 簡訊服務 COM1 或 (若插卡而有) COM3 或 COM4 的其中1個, 可連接一台 GSM modem. 使用者可用手機來對控制器詢問資料或下命令控制. 控制器也可主動回覆警報或資料給使用者的手機.
可選用的 GSM modem: GTM-201-RS232 ( 850/900/1800/1900 GSM/GPRS External Modem)
自定的通訊協定 使用者可在 COM1, COM2 ,(及 COM3 ~ COM8 ,假如有插 X5xx 系列多埠卡) 撰寫自行定義的通訊協定
遠程下載功能 (Modem_Link) 使用 X504 的 COM4 可連接一台一般的 Modem, 可支援 PC 從遠方撥電話到控制器, 以監視控制程式的運作狀態及資料或下載程式.
MMICON/LCD (插卡而有的) COM3:RS-232, 可連接 ICP DAS 的 MMICON. 它有 1 個 240 x 64 點的 LCD 與1個 4 x 4 的鍵盤. 可用來顯示圖形, 字串, 整數, 浮點數, 也可用來輸入字串, 整數, 浮點數.
電池備援記憶體
搭配 X607/X608, 大量的資料, 時間可存於 X607/X608, 之後 PC 可從 COM1 或 網路連接埠 將這些資料上載出來. PC 也可下載資料到X607/X608 內.可選用的電池備援記憶體: X607: 128 KB, X608: 512 KB






I-7188EG CR (藍) ISaGRAF 乙太網掌上型可程式自動化控制器 (RoHS)
80188, 40 MHz, 10 Base-T
I-7188EG-G CR (灰) ISaGRAF 乙太網掌上型可程式自動化控制器 (RoHS)
80188, 40 MHz, 10 Base-T
I-7188EGD CR (藍) ISaGRAF 乙太網掌上型可程式自動化控制器,含 5 個 7段式 LED 顯示燈 (RoHS)
80188, 40 MHz, 10 Base-T
I-7188EGD-G CR (灰) ISaGRAF 乙太網掌上型可程式自動化控制器,含 5 個 7段式 LED 顯示燈 (RoHS)
80188, 40 MHz, 10 Base-T






應用軟體
ISaGRAF-256-E ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
附 一本英文進階使用手冊 與 一個 USB Dongle
ISaGRAF-256-C ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
附 一本繁體中文進階使用手冊 與 一個 USB Dongle
ISaGRAF-32-E
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) 附 一本英文進階使用手冊
Read Me
*注意:ISaGRAF-32 無法再升級為 ISaGRAF-256
ISaGRAF-32-C
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) 附 一本中文進階使用手冊
Read Me
*注意:ISaGRAF-32 無法再升級為 ISaGRAF-256

ISaGRAF 進階使用手冊 (英文)
ISaGRAF 進階使用手冊 (繁體中文)

24 V/1 A 輸出 電源供應器 (DIN-KA-52F: KA-52F + 鋁軌固定座)
24 V/1.7 A 輸出 電源供應器 (DIN-540A: ACE-540A + 鋁軌固定座)

128 KB 電池備援 SRAM
512 KB 電池備援 SRAM

無網管 (unmanaged) 5 埠工業用乙太網路交換器 (RoHS)
無網管 (unmanaged) 8 埠工業用 10/100 Base-T 乙太網路交換器 (RoHS)

透過 RS-485 網路,用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元
註1:
I-7000I-87K 系列模組, 提供了經濟且有效的保護與訊號轉換, 適用於廣大範圍的工業控制信號與控制系統. 我們的產品線包含了RS-232 轉 RS-485 轉換器, 數位輸入/輸出, 計時器/計數器, 資料顯示, 與應用程式. I-7000 模組適用於少量通道數, 而 I-87Kn 輸入/輸出擴充單元適用於中量通道數.






ISaGRAF 網路型可程式自動化控制器 ( PXA270 CPU, 520 MHz, Dual-LAN: 10/100 Mbps)
ISaGRAF 網路型可程式自動化控制器 ( PXA270 CPU, 520 MHz, , 10/100 Base-TX)
ISaGRAF 網路型可程式自動化控制器 (80186, 80 MHz,, 10/100 Base-TX)
ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186, 80 MHz, Dual-LAN: 10/100 Mbps)
ISaGRAF 可程式自動化控制器 (80188, 40 MHz ) 與
ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186, 80 MHz , 10 Mbps)
ISaGRAF 高速乙太網掌上型可程式自動化控制器 (80186, 80 MHz, 10/100 Base-TX)
ISaGRAF掌上型可程式自動化控制器 (80188, 40 MHz)
