簡介
I-7000 與 M-7000 遠程 I/O 模組為各種高端控制系統提供了具經濟效益的保護與調節。此產品線涵蓋了 Sensor-to-computer, Computer-to-sensor、數位 I/O、計時器/計數器、RS-232 至 RS-485 轉換器、RS-485 中繼器 (Repeater)、RS-485 集線器 (Hub) 與 RS-232/422/485 至光纖轉換器。
I-7000 模組支援 DCON 通訊協定，而 M-7000 模組支援 Modbus RTU 與 DCON 通訊協定。許多的 SCADA/HMI 軟體和 PLC 皆有支援 Modbus RTU 通訊協定，因此很容易與 I-7000/M-7000 系列模組進行整合。
I-7000 系列是一款支持 DCON 通訊協定的網絡資料採集和控制模組，它和 M-7000 系列具有相同的外形尺寸。
應用
工廠自動化、機械自動化、檢測設備中心、樓宇自動化、太陽能系統、汙染監測系統、室內暖氣系統…等等。
特色
工業級 RS-485 多點網路
I-7000/M-7000 系列模組採用工業級 EIA 聯盟發佈的 RS-485 通訊介面，可長距離且高速地傳輸/接收資料。所有的模組皆可輕易地與一般的電腦或控制器進行資料整合。其使用內部電湧保護電路，來保護資料傳輸線 (Data Line) 以避免模組受到瞬間電力的衝擊。可編程的 I/O 類型與範圍
類比模組支援多種的 I/O 類型 與資料範圍，可由主機遠端地發送命令來進行設定。便於安裝與連結
用戶可選用導軌式 (DIN Rail) 或 附掛式 (Piggyback) 安裝模組。雙重看門狗機制設計
I-7000/M-7000 的模組看門狗機制（Module Watchdog）是一種硬體型看門狗，可在模組連結時自動重設 CPU；主看門狗則是軟體型看門狗，可以監看主控制器（PC、PLC、PAC）的通訊狀態。當主機不能阻止任何 的錯誤操作時，模組輸出會進入安全值狀態。雙看門狗的設計能夠有效提升系統的可靠性與穩定性。● 可編程的上電值 (Power-on Value) 與通訊中斷時輸出安全值 (Safe Value)
數位輸出 (DO) 和類比輸出 (AO) 模組提供可編程的上電值與安全值。當主機看門狗機制啟動時，DO 和 AO 值將變成預設的安全值。
高階的數位輸入功能
DI 通道不僅可用來讀取數位的輸入狀態，同時還提供多種進階功能。● 數位輸入的鎖存功能
所有 DI 通道均提供鎖存 (Latch) 功能，可將 High/Low 事件保存在模組內部的暫存器。通常主控制器會一個個輪詢模組來取得所有的 DI 狀態。但有時可能有突發事件，還未詢問到的 DI 通道，突然產生一個極短暫的脈衝信號 (Pulse Signal)，以致漏掉該信號。使用鎖存功能後，短時信號 （>=5 ms）將不再遺失。
● 低速計數器
DI 模組會自動在背景計數 DI 信號，可成功檢測出低於 100 Hz 的信號並計數。
過電壓防護
許多 ICP DAS 的類比輸入模組都有為 AI 通道提供高過壓保護功能。當用戶接錯線或 AI 端子受到高壓衝擊時，模組不會損害，仍可持續獲取準確的讀值。此功能提升了模組的可靠性，並降低維護頻率，讓整個系統更加穩固。
過電流防護
對於電流量測模組來說，當有高電流或電壓進入電流迴路時，可能對模組造成損害。ICP DAS 將電流量測防護提升到 ±120 VDC 和 ±1000 mA，如此，迴路中的高電流/電壓就不會損及電流量測，使整個系統能正常的運作。
提供開路檢測
熱電偶 (Thermocouple)、電阻感溫 (RTD) 與 熱敏電阻 (Thermistor) 感測器被廣泛地用在溫度控制應用中。若控制系統無法監控感測器的斷線狀態，可能會嚴重影響到工業生產過程的安全性，並對生命安全及財產造成危害。例如：當感測器的線路受損，而控制器無法即時得知斷線狀態，在系統持續對鍋爐進行加熱的狀況下，很可能會致火災或爆炸。ICP DAS的熱電偶、RTD、熱敏電阻模組皆具備斷線檢知功能，能協助您提升控制系統的安全性。
帶有隔離功能的虛擬通道
“R” 或 “Z” 版的類比輸入模組，提供 +/-400 VDC 的虛擬通道間隔離保護，以避免工業環境中相鄰通道的雜訊干擾。其中一些模組包括：I-7017R, I-7017Z, I-7018R, I-7018Z, I-7019R, I-7019Z。雖然不是實體通道間隔離，但它能確保相鄰通道間的漏電僅為1 uA，這種干擾相當小，可忽略不計。
公共電壓防護
監控電池串聯的充電狀態是典型的電壓保護應用，每個電池的電壓是 +10，因此第一個電池是 +10 VDC，第二個電池是 +20 VDC，依此類推。第20 個電池的差模電壓只有 10 VDC，而共模電壓接近200 VDC。這時如果 AI 模組提供的共模電壓不夠大，是無法測量電池充電時的正確電壓。在工業應用中，ICP DAS 的AI 模組提供了高達 ±200 VDC的共模電壓保護，可有效解決因共模電壓不足而導致的測量誤差。
靜電防護
工業環境中往往有許多的雜訊、突波與靜電…等，若模組不夠堅固，就容易損壞。I-7000 與 M-7000 系列模組都通過實驗室內靜電槍的 +/-4 KV ESD 接觸放電 與 +/-8 KV ESD 空氣放電測試，且測試程序皆遵循 IEC 61000-4-2 規範。ICP DAS 的模組所使用的元件可抑制並承受由 IEC 61000-4-2 規範定義的高電壓，從而保護模組免受靜電放電的影響。
3000 VDC 隔離防護
I-7000 與 M-7000 系列模組為案場環境與內部邏輯電路之間，提供了 3000 VDC 隔離防護。透過此隔離保護，能有效防止現場雜訊對內部邏輯晶片造成損壞。建議用戶在 RS-485 網路上使用隔離型模組，以消除相鄰模組間的雜訊干擾。
具備強大的雙通訊協議
所有的 I-7000 與 M-7000 模組採用簡單的一問一答 (Command/Response) 通訊協定來進行通訊。 M-7000 還支援工業標準的 Modbus RTU 通訊協定。用戶可使用高階語言，像是 C、VB、Delphi 或其他語言來編寫應用程式。另外，一些知名的軟體套件也可直接控制 I-7000 與 M-7000 模組，像是 LabView、Indusoft、Tracemode、EZ data logger 與 EZ Prog…等等。I-7000：支援 DCON 通訊協議
M-7000：支援 Modbus RTU 與 DCON 通訊協議
內建 Self-Tuner
"Self-Tuner" 是一項專利的 ASIC 技術，能夠自動調整整個 RS-485 網路的鮑率和資料格式，並自動處理 RS-485 通訊線路的傳輸方向。因為 ASIC 的獨特功能，用戶可以透過 RS-485 網路實現靈活的遠端 I/O 配置。
可延伸的網路連線範圍
I-7510 中繼器 (Repeater) 不僅是簡單的隔離型中繼器，它內建有 "Self-Tuner" ASIC晶片，並具備3000V 隔離保護、最高 115K 傳輸速率、可調整的鲍率與資料格式。每個 I-7510 中繼器可將網路額外延伸 4000 英尺 (或 1.2 公里)。用戶需考量網路距離對硬體負載的影響，並使用 I-7510 隔開不同的群組，以避免高電壓進入單一通訊系統，造成整個系統的衝擊。硬體
1. 安裝方式
2. 模組尺寸 (單位 : mm)
軟體支援:
泓格提供免費的實用程式軟體以及開發工具包，請參閱以下簡介：
1. DCON Utility
DCON Utility 是藉由串列埠（RS-232/485）為 I-7000 與 M-7000 系列模組提供簡易的搜尋、設定與測試功能。
2. OPC Server
NAPOPC_ST DA Server 是泓格為旗下產品提供的一款免費OPC DA Server ("OPC" 表 示 "OLE for Process Control"，"DA" 表示 "Data Access")。 基 於 微 軟 的 OLE COM (component object model) 與 DCOM (distributed component object model) 技術，NAPOPC_ST DA Server 定義了一套用於製程控制與自動化應用程式的物件、介面與方法標準，以提升互操作性。藉由 NAPOPC_ST DA Server，系統可以將數據經由 SCADA/HMI/資料庫 等軟體整合到同一台或其他的電腦中。在 SCADA/HMI/資料庫 發送請求後，NAPOPC DA Server 會彙集所需的泓格模組 (免費授權) 與第三方設備 (收費授權) 資料並進行回傳完成資料蒐集請求。
| Version |  NAPOPC_ST |
 NAPOPC_XPE |
 NAPOPC_CE5 |
 NAPOPC_CE6 |
|
|---|---|---|---|---|---|
| Platform | Desktop Windows | Windows XP Embedded |
Windows CE5 | Windows CE6 | |
| 價格 | 免費/ |
免費 | 免費 | 免費 | |

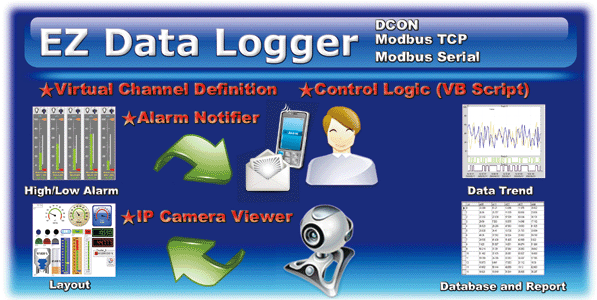

3. EZ 數據記錄器
EZ Data Logger 是泓格科技提供給使用者建立小型 SCADA 系統的軟體，可以在 Windows 2000/XP/Vista 作業系統使用。EZ Data Logger 有兩種版本，簡易版以及專業版。簡易版已經具備完整功能，而且是完全免費的提供給使用者作使用！專業版則提供使用者更多的點數作其他應用！EZ Data Logger 是一個小型的資料記錄器軟體，可以應用在小型的遠端 I/O 系統上。藉由友善的使用者介面，讓您能夠更加快速、輕鬆地自訂資料記錄器軟體，不需任何程式編寫技巧。
4. 多種軟體開發工具包任君挑選
泓格提供豐富的函式庫功能與範例程式，幫助使用者能夠更輕鬆地在 Windows、Linux 及 DOS 作業系統中開發程式，還為所有的 I-7000、M-7000 系列模組提供 LabVIEW、DASYLab 以及 InduSoft 的驅動程式。總共提供以下軟體開發工具包：DLL、ActiveX、LabVIEW driver、InduSoft driver、DASYLab driver、Linux driver。|
|
|||||||||
|
電壓 & 電流輸入
|
|||||||||
| 型號 | 類比輸入 | 數位 I/O | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 解析度 | 採樣率 (全部) |
範圍 | 共模電壓保護 | 可配置個別通道 | 過電壓保護 | |
| I-7012-G | - | 1 (差動) | 16-bit | 10 Hz | 150 mV, 500 mV, 1 V, 5 V, 10 V, 20 mA (註1) | 100 VDC | - | 120 VDC | DIx1 (註2) DOx2 (註3) |
| I-7012FD | - | 10/100 Hz | |||||||
| I-7014D | - | 10 Hz | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA | - | ±15 VDC | ||||
| I-7017-G | M-7017-G | 8 (差動) | 10 Hz | 150 mV, 500 mV, 1 V, 5 V, 10 V, 20 mA (註1) | 15 VDC | 120 VDC | - | ||
| I-7017C | M-7017C-G | 0 ~ 20 mA, 4 ~ 20 mA,20 mA | - | ||||||
| I-7017F-G | - | 10/60 Hz | 150 mV, 500 mV, 1V, 5 V, 10 V, 20 mA (註1) | 120 VDC | |||||
| I-7017FC-G | - | 0 ~ 20 mA, 4 ~ 20 mA, 20 mA | - | ||||||
| I-7017R-G | M-7017R-G | 150 mV, 500 mV, 1 V, 5 V, 10 V, 20 mA (註1) | 200 VDC | 有 (註5) | 240 Vrms | ||||
| I-7017R-A5-G | M-7017R-A5-G | 10/50 Hz | 50 V, 150 V | - | 200 VDC | ||||
| I-7017RC-G | M-7017RC-G | 10/60 Hz | 0 ~ 20 mA, 4 ~ 20 mA, 20 mA | - | |||||
| - | M-7017RMS-G (註6) |
10 Hz | 0 ~ +10 Vrms, 0 ~ +5 Vrms, 0 ~ 1 Vrms, 0 ~ 500 mVrms, 0 ~ 150 mVrms | - | 35 VDC | ||||
| I-7017Z-G | M-7017Z-G | 10 (差動) 或 20 (單端) |
10/60 Hz | 150 mV, 500 mV, 1 V, 5 V, 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 20 mA (註4) | 200 VDC | 有 | 240 Vrms (差動) | ||
| 150 Vrms (單端) | |||||||||
| - | M-7017mC-16-G (註7) |
16 (差動/單端) | 10/200 Hz | 0 ~ 20 mA, 4 ~ 20 mA, 20 mA | 25 VDC | 110 VDC | 16 個 AI 通道可記錄 100,000 筆資料 | ||
| 註1: 需外接 125 Ω 電阻. 註2: 可用來當作 DI 和低速計數器 (50 Hz). 註3: 可用來當作 DO 或高限/低限值警報. 註4: 可用 Jumper 選擇. 註5: 7017R 系列只支援韌體版本 B3.9 或較新版. 註6: M-7017RMS-G 是 True RMS 輸入模組. 註7: M-7017mC-16 具有 Data Logger 功能. 另請參閱產品頁面上的 "相似產品"。 |
|||||||||
|
|
||||||||||
|
熱電偶輸入
|
||||||||||
| 型號 | 類比輸入 | 數位 I/O | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 解析度 | 採樣率 | 範圍 | 感測器類型 | 斷線檢知 | 可配置個別通道 | 過電壓保護 | |
| I-7011D | M-7011D-G | 1 (差動) | 16-bit | 10 Hz | 15 mV, 50 mV, 100 mV, 500 mV, 1 V, 2.5 V, 20 mA (註1) | 熱電偶 J, K, T, E, R, S, B, N, C | 有 | - | 5 VDC | DI x 1 (註2) DO x 2 (註3) |
| I-7011PD | - | 熱電偶 J, K, T, E, R, S, B, N, C, L, M | ||||||||
| - | M-7018-16-G | 16 (差動) | 15 mV, 50 mV, 100 mV, 500 mV, 1 V, 2.5 V, 0 ~ 20 mA, 4 ~ 20 mA, 20 mA (註1) | 熱電偶 J, K, T, E, R, S, B, N, C | 30 VDC | - | ||||
| I-7018-G | M-7018-G | 8 (差動) | - | 120 VDC | ||||||
| I-7018P-G | - | 熱電偶 J, K, T, E, R, S, B, N, C, L, M | 80 VDC | |||||||
| I-7018R-G | M-7018R-G | 熱電偶 J, K, T, E, R, S, B, N, C | 有 | 有 | 240 Vrms | |||||
| I-7019R | M-7019R-G | 8 (差動) | 15 mV, 50 mV,100 mV, 150 mV, 500 mV,1 V, 2.5 V, 5 V, 10 V, 20 mA (註4) | 熱電偶 J, K, T, E, R, S, B, N, C, L, M, LDIN43710 | ||||||
| I-7018Z-G/S | M-7018Z-G/S | 10 (差動) | 15 mV, 50 mV, 100 mV, 500 mV, 1 V, 2.5 V, 0 ~ 20 mA, 4 ~ 20 mA, 20 mA (註1) | 熱電偶 J, K, T, E, R, S, B, N, C, L, M, LDIN43710 | ||||||
| - | M-7019Z-G/S | 15 mV, 50 mV, 100 mV, 150 mV, 500 mV, 1 V, 2.5 V, 5 V, 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 20 mA (註4) | ||||||||
| 註1: 需外接 125 Ω 電阻. 註2: 可用來當作 DI 和低速計數器 (50 Hz). 註3: 可用來當作 DO 或警報. 註4: 可用 Jumper 選擇. |
||||||||||
|
|
|||||||||
|
RTD 輸入
|
|||||||||
| 型號 | 類比輸入 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU |
通道數 | 解析度 | 採樣率 (全部) | 感測器類型 | 斷線檢知 | 可配置個別通道 | 3 線式 RTD 遠距量測 | 過電壓保護 |
| I-7013-G | - | 1 | 16-bit | 10 Hz | Pt100, Pt1000, Ni120 | 有 | - | 有 | 5 V |
| - | M-7013PD-G | 1 (註1) | 30 V | ||||||
| I-7015-G | M-7015-G | 6 (差動) | 12 Hz | Pt100, Pt1000, Ni120, Cu50, Cu100, CU1000 | 有 | - | 110 V | ||
| I-7015P-G | M-7015P-G | 有 | |||||||
| I-7033 | M-7033-G | 3 (差動) | 15 Hz | Pt100, Pt1000, Ni120 | - | 5 V | |||
| I-7033D-G | M-7033D-G | ||||||||
| 註1: M-7013P 還具有 1 x DI (乾接點, Source), 2 x DO (開集極, MOSFET, Sink, 700mA) | |||||||||
|
|
|||||||||
|
DS18B20 感測器
|
|||||||||
| 型號 | 類比輸入 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | Port | 解析度 | 採樣率 | 感測器類型 | 溫度量測範圍 | 斷線檢知 | 感測器線長 | 每埠感測器數 |
| - | M-7004-G | 4 | 12-bit | 1 Hz | DS18B20 | -55°C ~ +125°C | - | 每埠 100 公尺 | 20 |
|
|
||||||||||
|
熱敏電阻輸入
|
||||||||||
| 型號 | 類比輸入 | 數位 I/O | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 解析度 | 採樣率 | 感測器類型 | 斷線檢知 | 可配置個別通道 | 過電壓保護 | ||
| I-7005-G | M-7005-G | 8 (差動) | 16-bit | 8 Hz | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined | 有 | 有 | 120 VDC | DOx6 (註1) |
|
| 註1: 可用來當作 DO 或 高/低限值警報. | ||||||||||
|
|
|||||||||
|
多功能
|
|||||||||
| 型號 | 類比輸入 | 類比輸出 | 數位輸入 | 數位輸出 | |||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 範圍 | 通道數 | 範圍 | 通道數 | ON 電壓準位 | 類型 | 負載電流 |
| - | M-7002-G | 4 | 150 mV, 500 mV, 1 V, 5 V, 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 20 mA (註1) | - | 5 | 10 ~ 50 V DC | 功率繼電器 (Form A) | 5 A @ 250 VAC /30 VDC | |
| - | M-7003-G | 8 | - | - | |||||
| - | M-7026-G | 6 | 2 | 10 V, 0 ~ 10 V, 5 V ,0 ~ 5 V, 0 ~ 20 mA, 4 ~ 20 mA (註1) | 3 | Close to GND | 開集極 x 3 | Sink, 700 mA | |
| I-7024R-G | M-7024R-G | - | 4 | 10 V, 0 ~ 10 V, 5 V ,0 ~ 5 V, 0 ~ 20 mA, 4 ~ 20 mA | 5 | Close to GND | - | ||
| - | M-7024UD-G | 4 | Dry: Close to GND Wet: +1 VDC Max. |
開集極 x 4 | Sink, 700 mA | ||||
| 註1: 可用 Jumper 選擇. | |||||||||
|
|
||||||||
|
直流數位輸入
|
||||||||
| 型號 | 數位輸入 | |||||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 (註1) | 類型 | ON 電壓準位 | OFF 電壓準位 | 模組內隔離 | ||
| I-7041-G | M-7041D-G | 14 (Sink/Source) | 共源 | 1 VDC Max. | +4 ~ +30 VDC | +4 ~ +30 VDC | 1 VDC Max. | 3750 VDC |
| I-7041PD-G | M-7041PD-G | 11 VDC Max. | +19 ~ +30 VDC | +19 ~ +30 VDC | 11 VDC Max. | |||
| - | M-7041D-A5-G | +68 ~ +150 VDC | +48 VDC Max. | |||||
| - | M-7046D-G | 15 (Sink/Source) | 濕接點 | +3.5 ~ +50 VDC | +1 VDC Max. | 5000 VDC | ||
| I-7051D-G | M-7051D-G | 16 (Sink/Source) | 共源或共地 | +10 ~ +50 V | +4 V Max. | 3750 VDC | ||
| I-7052D-G | M-7052D-G | 8 (Sink/Source) | 6 (差動) 與 2 (共地) (註2) |
+4 ~ +30 V | +1 V Max. | 5000 Vrms | ||
| I-7053D-FG-G | M-7053D-G | 16 (Source) | 乾接點 | Open | Close to GND | - | ||
| 註1: DI 通道可用來當作 DI 和低速計數器 (100Hz). 註2: 6 差動輸入具有 2 KV 通道間隔離. |
||||||||
|
|
||||||||
|
直流數位輸出
|
||||||||
| 型號 | 數位輸出 | |||||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 類型 | 負載電壓 | 負載電流 | 短路保護 | 模組內隔離 | |
| I-7042D | - | 13 (Sink) | 開集極 (NPN) | +3.5 ~ +30 V | 100 mA/通道 | - | 3750 Vrms | |
| I-7043D-G | - | 16 (Sink) | +10 ~ +30 V | - | ||||
| I-7045D-G | M-7045D-G | 16 (Source) | 開源極 (N-MOSFET) | +10 ~ +40 V | 650 mA/通道 | 有 | 3750 Vrms | |
| I-7045D-NPN-G | M-7045D-NPN-G | 16 (Sink) | 開集極 (NPN) | +3.5 ~ +50 V | 700 mA/通道 | 3750 VDC | ||
|
|
||||||||
|
直流數位輸入/輸出
|
||||||||
| 型號 | 數位輸入 | 數位輸出 | ||||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 (註1) | ON 電壓準位 | OFF 電壓準位 | 通道數 | 負載電壓 | 負載電流 | 短路保護 |
| I-7044-G | - | 4 (Sink/Source, 3750 Vrms) |
+1 VDC Max. | +4 ~ +30 VDC | 8 開集極 (Sink, 3750 Vrms) |
+3.5 ~ +30 V | 375 mA | - |
| I-7050D-G | M-7050D-G | 7 (Source, 非隔離) |
Open | Close to GND | 8 開集極 (Sink, 非隔離) |
30 mA | ||
| I-7050AD-G | - | 7 (Sink, 非隔離) |
+4 ~ +30 VDC | +1 VDC Max. | 8 開集極 (Source, 非隔離) |
50 mA | ||
| I-7055D-G | M-7055D-G | 8 (Sink/Source, 3750 VDC) |
乾接點: Close to GND 濕接點: +10 ~ +50 V |
乾接點: Open 濕接點: +4 V Max. |
8 開源極 (Source, 3750 VDC) |
+10 ~ +40 V | 650 mA | 有 |
| I-7055D-NPN-G | M-7055D-NPN-G | 8 (Sink/Source, 3750 VDC) |
8 開集極 (Sink, 3750 VDC) |
+3.5 ~ +50 V | 700 mA | |||
| - | M-7055UD-G | 8 (Sink/Source, 2000 VDC) |
8 Push-Pull (Sink/Source, 2000 VDC) |
+3.5 ~ +80 V | 500 mA | - | ||
| 註1: DI 通道可用來當作 DI 和低速計數器 (100 Hz). | ||||||||
|
|
||||||||
|
直流通用型數位輸入/輸出
|
||||||||
| 型號 | DI + DO | 數位輸入 | 數位輸出 | |||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 類型 | Sink/Source | 類型 | 負載電壓 | 負載電流 | 短路保護 |
| - | M-7054D-G | 16 | 乾接點 | Source | 開集極 (Sink) | + 5 ~ + 30 VDC | 100 mA/通道 | - |
| - | M-7054PD-G | + 5 ~ + 50 VDC | 500 mA/通道 | 有 | ||||
| 註1: DI 通道可用來當作 DI 和低速計數器 (100 Hz). | ||||||||
|
|
|||||||||
|
交流/直流 數位輸入
|
|||||||||
| 型號 | 數位輸入 | 數位輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 (註1) | 類型 | Sink/Source | ON 電壓準位 | 通道數 | 類型 | Sink/Source | 負載電流 |
| I-7058D-G | M-7058D-G | 8 | 濕接點 | Sink/Source | 80 ~ 250 VAC ±80 ~ ±250 VDC |
- | - | - | - |
| I-7059D-G | M-7059D-G | 10 ~ 80 VAC ±15 ~ ±80 VDC |
|||||||
| - | M-7058D-16-G | 16 | 80 ~ 250 VAC ±100 ~ ±250 VDC |
2 | 隔離型開集極 | Sink | 600 mA/通道 | ||
| - | M-7059D-16-G | 10 ~ 80 VAC ±15 ~ ±80 VDC |
|||||||
| 註1: DI 通道可用來當作 DI 和低速計數器 (100 Hz). | |||||||||
|
|
||||||||
|
直流數位輸入/功率繼電器輸出
|
||||||||
| 型號 | 數位輸入 | 功率繼電器輸出 | ||||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | ON 電壓準位 | 通道數 | 觸點規格 | 作動時間 | 釋放時間 | 電氣耐久性 |
| I-7060D-G | M-7060D-G | 4 (3750 Vrms) | +1 VDC Max. | RL1,RL2: Form A x 2 RL3, RL4: Form C x 2 |
0.6 A @ 125 VAC, 2 A @ 30 VDC |
3 ms | 2 ms | 5 x 105 ops. |
| - | M-7060PD-G | +4 VDC Max. | Form A: 16 A @ 250 VAC , 10 A @ 30 VDC Form C: NO: 10 A @ 250 VAC, NC: 6 A @ 250 VAC |
10 ms | 5 ms | 1 x 107 ops. | ||
| I-7061D-G | M-7061D-G | - | - | Form A x 12 | 5 A @ 250 VAC, 5 A @ 30 VDC |
10 ms | 5 ms | 1 x 105 ops. |
| I-7063D | - | 8 (3750 Vrms) | +1 VDC Max. | Form A x 3 | 6 ms | 3 ms | ||
| I-7065D-G | M-7065D-G | 4 (3750 Vrms) | Form A x 5 | |||||
| I-7067D-G | M-7067D-G | - | - | Form A x 7 | 0.5 A @ 120 VAC, 1.0 A @ 24 VDC |
5 ms | 2 ms | |
| - | M-7068D-G | Form A x 4, Form C x 4 |
2 A @ 30 VDC, 0.24 A @ 220 VDC, 0.25 A @ 250 VAC |
3 ms | 4 ms | 2 x 105 ops. | ||
| - | M-7069D-G | Form A: 6 A @ 35 VDC, 6 A @ 240 VAC Form C: 5 A @ 30 VDC, 5 A @ 250 VAC |
5 ms | 1 ms | 1 x 105 ops. | |||
|
|
|||||||
|
直流數位輸入/固態繼電器輸出
|
|||||||
| 型號 | 數位輸入 | 固態繼電器輸出 | |||||
|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | DI 通道數 | ON 電壓準位 | 通道數 | 觸點規格 | 作動時間 | 釋放時間 |
| I-7063AD | - | 8 隔離型共源 (3750 Vrms) | +1 VDC Max. | 3 AC-SSR | 24 ~ 265 VAC @ 1A | 1/2 cycle +1 mS | |
| I-7063BD | - | 3 DC-SSR | 3 ~ 30 VDC @ 1A | 1 mS | |||
| I-7065AD | - | 4 隔離型共源 (3750 Vrms) | 5 AC-SSR | 24 ~ 265 VAC @ 1A | 1/2 cycle +1 mS | ||
| I-7065BD | M-7065BD-G | 3 DC-SSR | 3 ~ 30 VDC @ 1A | 1 mS | |||
|
|
|||||||
|
PhotoMos 繼電器輸出
|
|||||||
| 型號 | PhotoMos 繼電器輸出 | ||||||
|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 觸點規格 | 模組內隔離 | 作動時間 | 釋放時間 | |
| I-7066D | - | Form A x 7 | 350 V @ 0.13 A | AC peck 或 DC: 0.24 A @ 220 VDC, 0.25A @ 250 VAC |
5000 VDC | 2 ms Max. | 1 ms Max. |
| - | M-7066PD-G | 80 V @ 1 A | 2000 VDC | 5 ms Max. | 0.2 ms Max. | ||
|
|
|||||||||
|
計數器/頻率輸入
|
|||||||||
| 型號 | 計數器/頻率 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 計數器模式 | 編碼器模式 | 計數器/編碼器 Bit | ON 電壓準位 | 最快速度 | 頻率精度 | 虛擬電池備份 |
| I-7080-G | M-7080D-G | 2 | Up | - | 32-bit | 隔離型: +3.5 ~ +30 VDC 非隔離型: +2.4 ~ +5 VDC |
100 kHz | 1 Hz 或 10 Hz | - |
| I-7080BD-G | M-7080BD-G | 有 | |||||||
| - | M-7084-G | 4/8 | Up 或 Up/Down | CW/CCW, Dir/Pulse, AB Phase |
+3.5 ~ +30 VDC | +3.5 ~ +10 VDC: 200 kHz +10 ~ +30 VDC: 50 kHz |
1 Hz ~ 200 kHz (輸入頻率的 ±0.025%) |
有 | |
|
|
||||||||
|
編碼器/計數器輸入
|
||||||||
| 型號 | 編碼器/計數器 | |||||||
|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 類型 | 計數器模式 | Bit | ON 電壓準位 | 最快速度 | 虛擬電池備份 |
| I-7083D-G | - | 3 軸 | 編碼器 | CW/CCW, Pulse/Dir, AB Phase |
32-bit | 5 V: +3.5 ~ +5 VDC 12 V (1 kΩ 外接電阻): +5 ~ +12 VDC 24 V (2 kΩ 外接電阻): +7 ~ +24 VDC |
1 MHz | - |
| I-7083BD-G | - | 有 | ||||||
|
|
||||||||||||
|
計數器輸入/PWM 輸出
|
||||||||||||
| 型號 | 計數器輸入 | PWM 輸出 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON, Modbus/RTU | 通道數 | 類型 | 計數器模式 | Bit | ON 電壓準位 | 最快速度 | 虛擬電池備份 | 通道數 | 負載電壓 | 空佔比 | 頻率 |
| I-7088D-G | M-7088D-G | 8 | 計數器 | Up | 32-bit | +3.5 ~ +5 VDC | 1 MHz | 有 | 8 | +5 VDC | 0.1 ~ 99.9% | 1 Hz ~ 500 KHz |
| I-7088D-G/S | M-7088D-G/S | +3.5 ~ +50 VDC | +5 ~ +50 VDC | |||||||||
