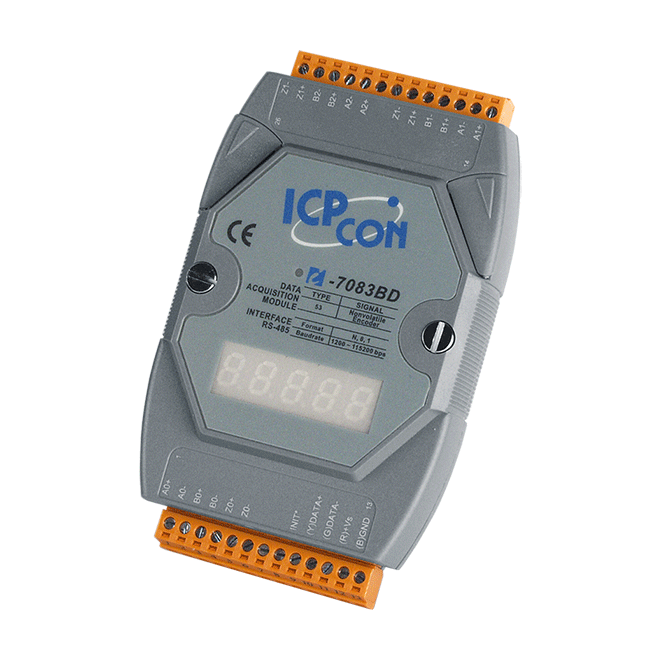

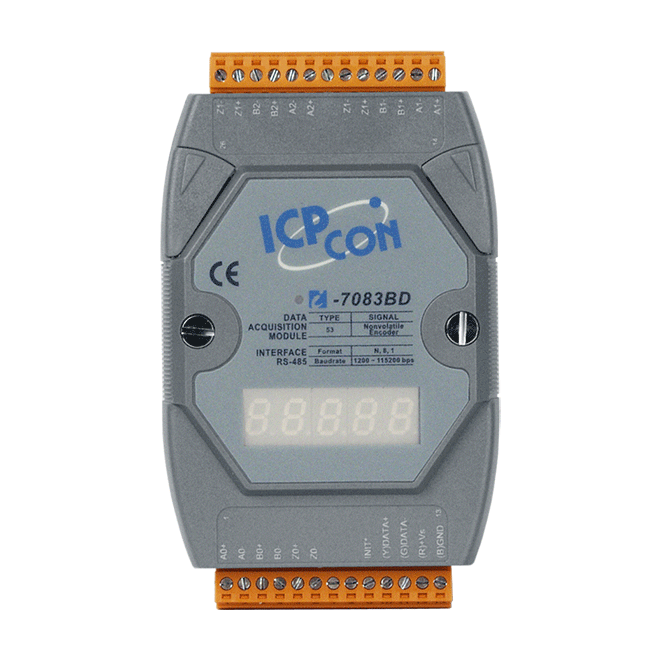

I-7083BD-G
介紹
I-7083 和 I-7083B 是 3 軸高速編碼器模組。 模組上的每個軸都可以個別設定其計數模式為 Quadrant, Pulse/Dir, CW/CCW ,最大輸入速率為 1 MHz。 I-7083/I-7083B 的高端規格和完整的軟體支援使其成為工業和實驗室環境中運動系統位置測量的廣泛應用的理想解決方案。 I-7083B 是 I-7083 的改良版本,具有用於提供計數器值的虛擬電池備份功能。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
CPU 模組 | |
---|---|
看門狗計時器 | 模組, 通訊 (可編程) |
顯示 | |
---|---|
類型 | 5 位 7 段式 LED 顯示器 |
記憶體 | |
---|---|
斷電保持 | 有 |
隔離 | |
---|---|
內部隔離 | 3000 VDC |
EMS 防護 | |
---|---|
EFT (IEC 61000-4-4) | ±4 kV (於電源) |
ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) |
LED 燈 | |
---|---|
狀態 | 1 x 電源與通訊 |
計數器/頻率/編碼器 輸入 | |
---|---|
通道數 | 3 軸 |
類型 | 編碼器 |
編碼器模式 | CW/CCW, Pulse/Dir, AB Phase |
計數器/編碼器 Bits | 32-bit |
Sink/Source (NPN/PNP) | Sink |
ON 電壓準位 | 5 V: +3.5 ~ +5 VDC 12 V (有 1 kΩ 外部電阻): +5 ~ +12 VDC 24 V (有 2 kΩ 外部電阻): +7 ~ +24 VDC |
OFF 電壓準位 | +2 VDC Max. |
最快速度 | 1 MHz |
COM Ports | |
---|---|
Ports | 1 x RS-485 |
Baud Rate | 1200 ~ 115200 bps |
Data 格式 | (N, 8, 1) |
通訊協定 | DCON |
電源 | |
---|---|
反極性保護 | 有 |
輸入範圍 | +10 ~ +30 VDC |
功耗 | 1.7 W Max. |
機構 | |
---|---|
尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
安裝 | DIN 導軌式安裝 |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -30 ~ +80 °C |
濕度 | 10 ~ 90% 相對溼度, 無結露 |
