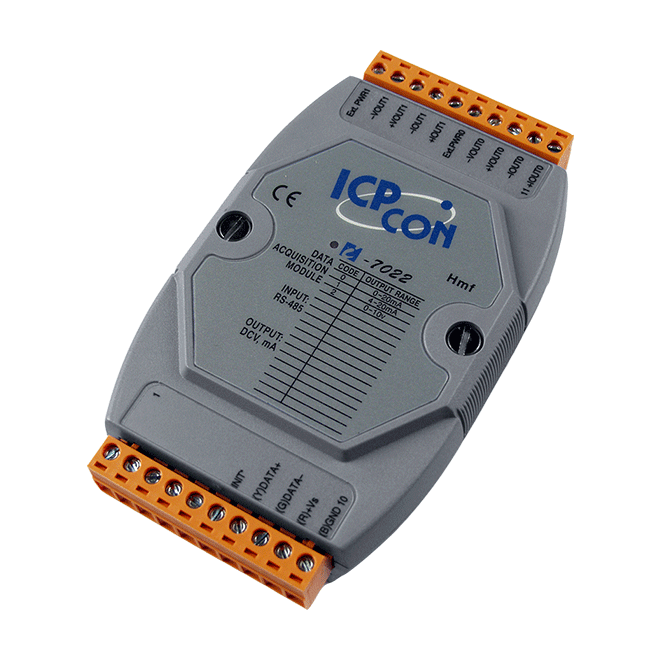

I-7022-G
介紹
I-7022 是一款 12 位元,2 個類比輸出通道模組,專為使用 DCON 通訊協定的電壓和電流輸出而設計。 I-7022 具有 3000 VDC 模組內部隔離,電流輸出的電源可以通過跳線選擇為內部或外部。 還提供了允許設置上電值和安全值的選項。 M-7022 支援 Modbus RTU 和 DCON 通訊協定,可通過軟體設定,所有硬體規格與 I-7022 相同。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
CPU 模組 | |
---|---|
看門狗計時器 | 模組, 通訊 (可編程) |
隔離 | |
---|---|
內部隔離 | 3000 VDC |
EMS 防護 | |
---|---|
EFT (IEC 61000-4-4) | ±4 kV (於電源) |
ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) |
Surge (IEC 61000-4-5) | ±0.5 kV (於電源) |
LED 燈 | |
---|---|
狀態 | 1 x 電源與通訊 |
類比輸出 | |
---|---|
通道數 | 2 |
類型 | 電壓 電流 |
範圍 | 電壓: 0 ~ +5 V, 0 ~ +10 V 電流: 0 ~ +20 mA, +4 ~ +20 mA |
解析度 | 12-bit |
精度 | ±0.1% FSR |
短路保護 | 有 |
輸出反應時間 | 10 ms |
可編程輸出斜率 | 電壓: 0.0625 ~ 1024.0 V/秒 電流: 0.125 ~ 2048 mA/秒 |
斷線檢知 | 僅供電流 |
回讀的精度 | ±0.5% FSR |
電流負載阻值 | 內部電源: 500 Ω 外部電源: 1050 Ω |
通道間隔離 | 2 kV |
上電值 | 可編程 |
安全值 | 可編程 |
COM Ports | |
---|---|
Ports | 1 x RS-485 |
Baud Rate | 1200 ~ 115200 bps |
Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
通訊協定 | DCON |
電源 | |
---|---|
反極性保護 | 有 |
輸入範圍 | +10 ~ +30 VDC |
功耗 | 3.0 W |
機構 | |
---|---|
尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
安裝 | DIN 導軌式安裝 |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -40 ~ +85 °C |
濕度 | 10 ~ 95% 相對溼度, 無結露 |
