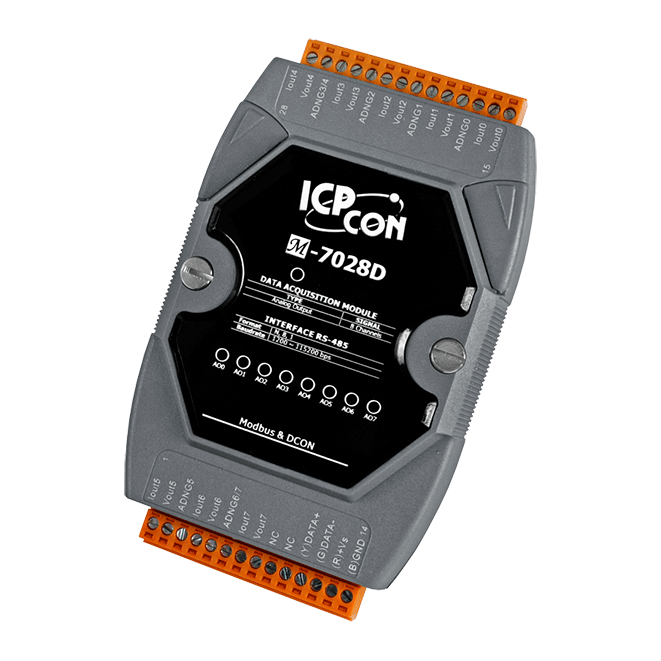

M-7028D-G
8-ch 12-bit 類比輸出模組, 帶 LED 顯示
特色
- 8 個類比輸出
- 支援源型 (Source) 電流輸出
- 12 位元類比輸出
- 可個別通道設定
- 具有電流輸出的斷線檢知功能
- 具有 RF 射頻抗干擾
- 可設定上電值和安全值
介紹
M-7028/M-7028D 是一個 12 位元 8 通道類比輸出模組，M-7028D 具有 8 個 LED 指示燈，可用於監控通道狀態。所有類比輸出通道皆提供可編程的輸出範圍（0 ~ 5 V、±5 V、0 ~ 10 V、±10 V、+4 ~ +20 mA 或 0 ~ +20 mA)，每個類比輸出通道皆可設定單獨的範圍。模組每個通道對於 +4 ~ +20 mA 輸出，都具有斷線檢知功能，還具備 8 kV ESD 保護和 3000 VDC 模組內部隔離。M-7028(D) 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，有設定上電值和安全值的選項。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±8 kV (於每個接觸端子) |
| RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 8 x 類比輸出 |
| 類比輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | 電壓 電流 |
| 範圍 | 電壓: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC 電流: 0 ~ +20 mA, +4 ~ +20 mA |
| 解析度 | 12-bit |
| 精度 | ±0.1% FSR |
| 輸出反應時間 | 10 ms (每通道) |
| 可編程輸出斜率 | 電壓: 0.0625 ~ 512 V/秒 電流: 0.125 ~ 1024 mA/秒 |
| 電流輸出接線 | Source |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 電壓輸出推力 | 10 V @ 10 mA |
| 電流負載阻值 | 500 Ω |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1), 或 (O, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 4.8 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
