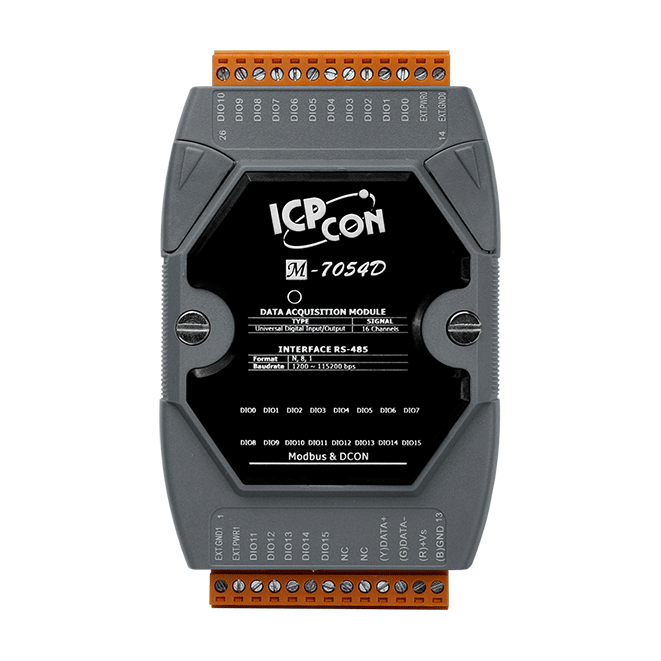

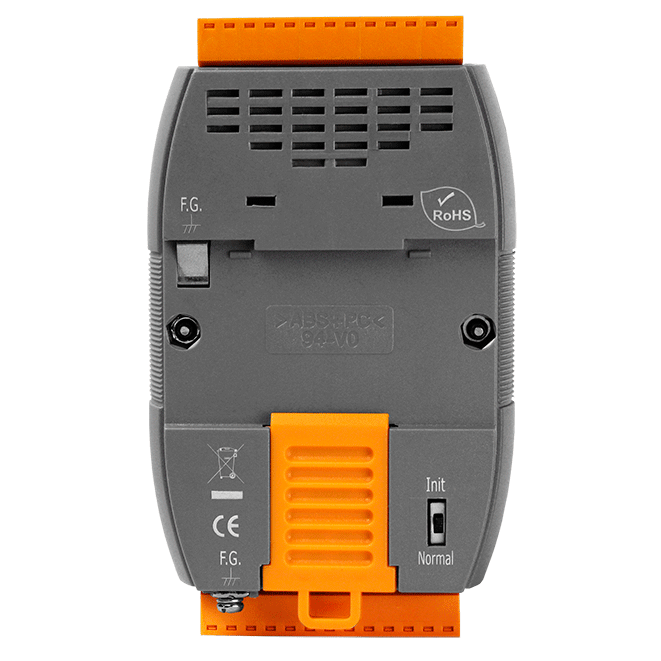

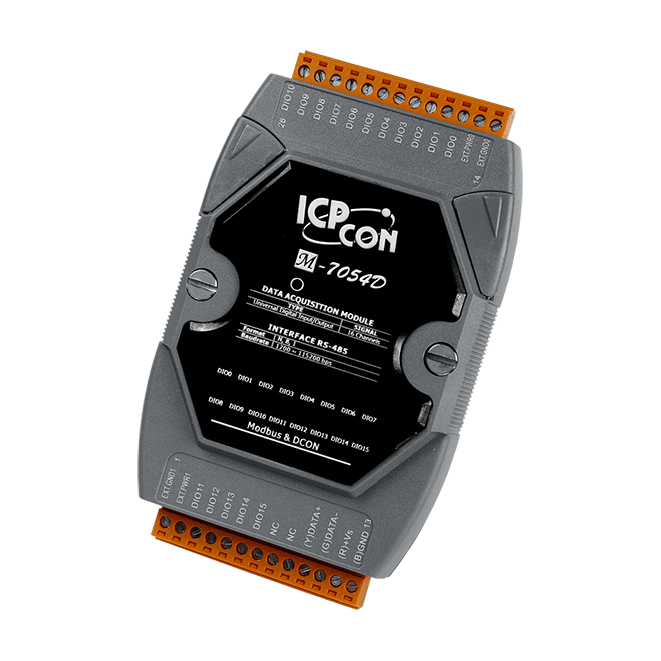

M-7054D-G
16-ch 隔離型, 通用型數位輸出/入模組 (100 mA Max.), 帶 LED 顯示
特色
- 16 個通用數位輸入/輸出
- 每通道 100 mA 負載電流
- 數位輸入通道均可作為 16 位元計數器
- 可設定上電值和安全值功能
介紹
M-7054/M-7054D 提供 16 個數位輸入/輸出通用通道，可用接線方式選擇。數位輸入通道為乾接點，皆可用作 16 位元計數器；而數位輸出通道為漏型 (Sink)，具有短路保護。M-7054D 有 16 個 LED 指示燈，可用於監控數位輸入/輸出通道的狀態。M-7054(D) 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，有設定上電值和安全值的選項，並具有 ±4 kV ESD、±4 kV EFT 和 3750 VDC 模組內部隔離，以增強工業環境中的雜訊防護能力。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 16 x 數位輸入輸出 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 16 通道隔離通用數位輸入/輸出 (可由接線配置) |
| 類型 | 乾接點 |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 10 ms |
| 過電壓保護 | ±35 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 16 通道隔離通用數位輸入/輸出 (可由接線配置) |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 100 mA |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
