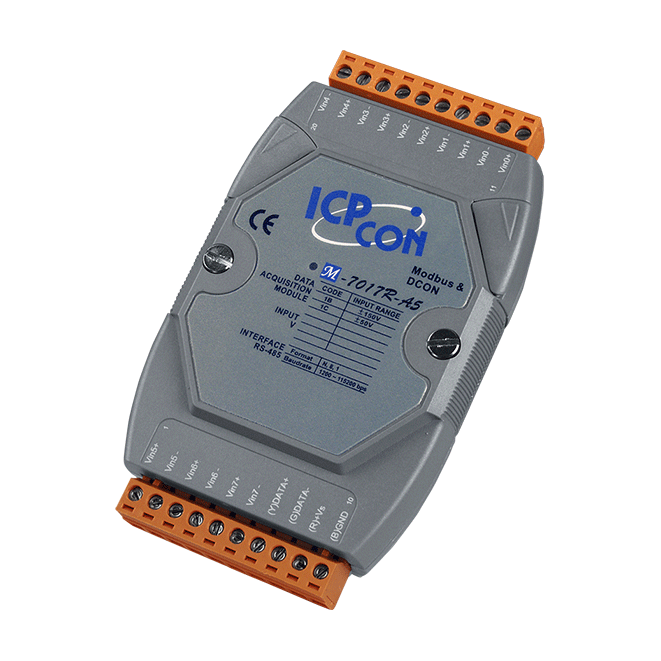

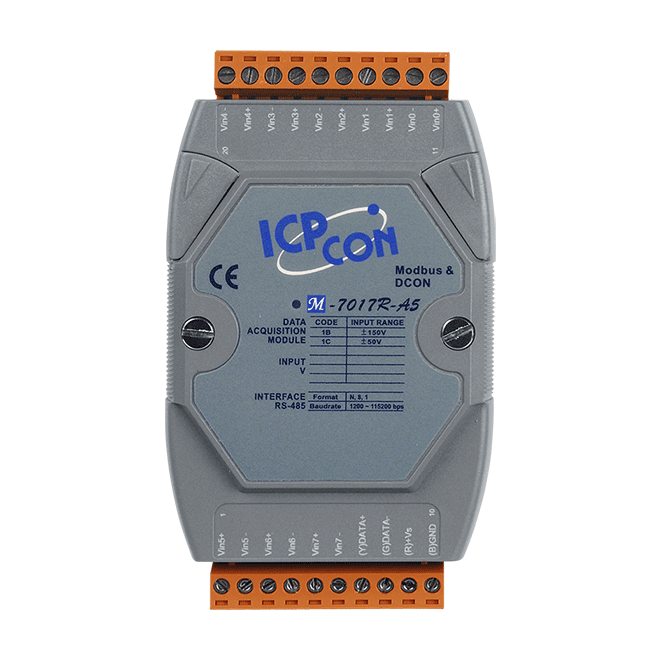

M-7017R-A5-G
8-ch 高電壓 (±50 V, ±150 V) 類比輸入模組, 帶高電壓保護
特色
- 支援高電壓輸入
- 具有高過壓輸入保護
- 具有高共模電壓保護
- 可調整採樣率 (快速/一般模式)
- 內建雙看門狗機制
介紹
M-7017R-A5 是一個 8 通道類比輸入模組，專為高壓輸入而設計，輸入範圍介於 -50 V ~ +50 V 或 -150 V ~ +150 V 之間。M-7017R-A5 可調整採樣率，可設為快速或一般模式。M-7017R-A5 還具有 4 kV ESD 防護和 3000 VDC 模組內部隔離保護。M-7017R-A5 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，所有硬體規格與 I-7017R-A5 相同。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) |
| Surge (IEC 61000-4-5) | ±0.5 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 (差動) |
| 類型 | 電壓 |
| 範圍 | ±50 V, ±150 V |
| 解析度 | 16-bit |
| 精度 | 一般模式: 0.1% FSR 快速模式: 0.5% FSR |
| 採樣率 | 一般模式: 10 Hz 快速模式: 50 Hz |
| 輸入阻抗 | 電壓: 290 kΩ |
| 共模電壓保護 | ±200 VDC |
| 過電壓保護 | ±200 VDC |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.6 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
