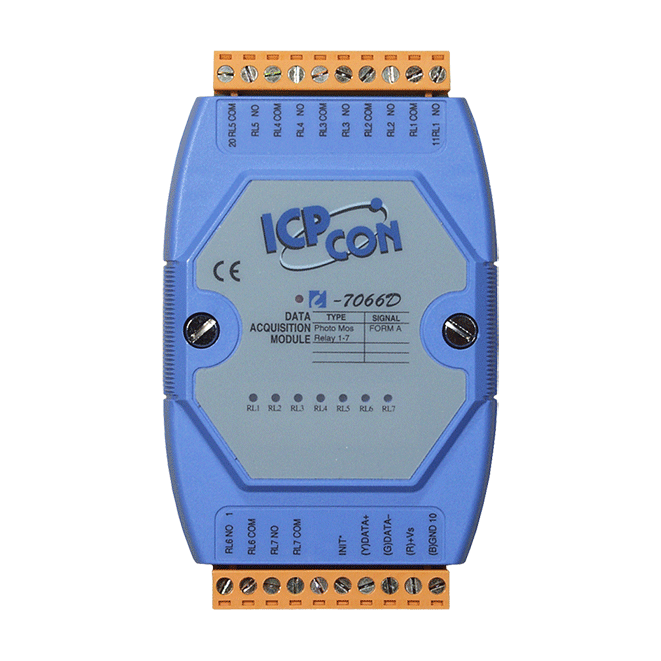

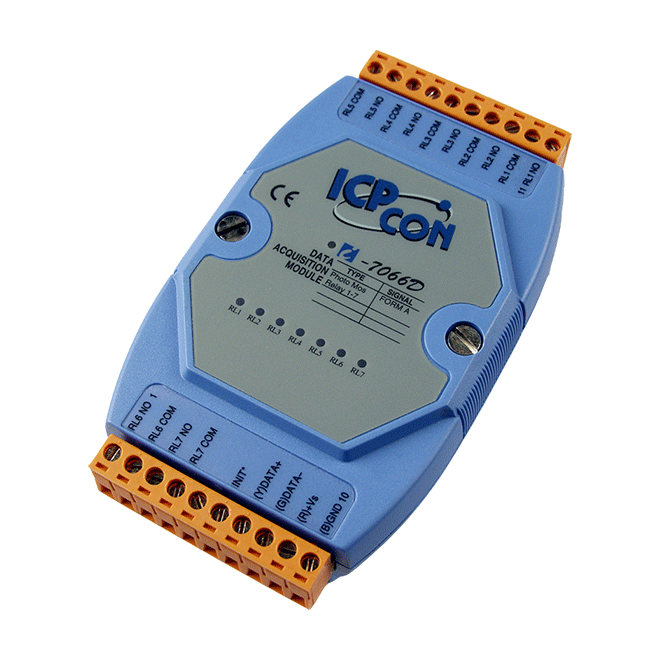

I-7066D
7-ch PhotoMos 繼電器 (0.13 A @ 350 V) 輸出模組, 帶 LED 顯示
特色
- PhotoMOS 繼電器：0.13 A @ 350 V (AC peck 或 DC)
- 7 個 PhotoMOS 繼電器輸出
- 無電弧、無噪音和耐震動
- 具有光耦合隔離
- 可設定上電值和安全值功能
- 內建雙看門狗機制
介紹
I-7066 和 M-7066P 均具有7個 Form A PhotoMOS 繼電器輸出通道。 與機電繼電器相比，PhotoMOS 繼電器提供更快的響應時間、更高的電氣壽命、更高的抗振和抗衝擊性。 PhotoMOS 繼電器也沒有無電弧、無噪音和耐震動。 有用於配置上電值和安全值數位輸出的選項，I-7066D 和 M-7066PD 均包含 7 個 LED 指示燈，用於顯示通道狀態以及提供 4 kV ESD 防護。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| 隔離 | |
|---|---|
| 內部隔離 | 5000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於 8 個繼電器通道與電源) ±2 kV (於 RS-485 Port) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 7 x 繼電器輸出 |
| 繼電器輸出 | |
|---|---|
| 通道數 | 7 (Form A) |
| 類型 | PhotoMOS Relay |
| 觸點規格 | 350 V (AC peck 或 DC) @ 0.13 A 0.24 A @ 220 VDC 0.25 A @ 250 VAC |
| 漏電流 | 1 uA |
| 作動時間 | 2 ms max. |
| 釋放時間 | 1 ms max. |
| 電氣耐久性 | 壽命長, 無電弧, 無開關彈跳或雜訊 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 0.8 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
