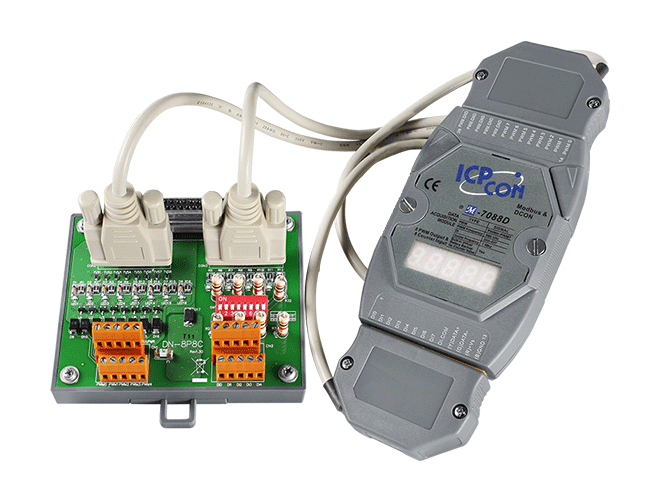

I-7088D-G/S
8-ch PWM 輸出, 8-ch 高速計數器 輸入模組 (50 VDC), 帶 LED 顯示
特色
- 8 個 PWM 輸出和 8 個計數器輸入
- PWM 輸出支援暴衝 (Burst) 和連續模式
- PWM 輸出支援軟體和硬體觸發模式
- PWM 輸出可單獨或同步
- 高速計數器
- 內建雙看門狗機制
介紹
I-7088 提供 8 通道 PWM (脈衝寬度調製)輸出和 8 通道計數器輸入，可用於開發功能強大且具有成本效益的類比控制系統。PWM 是一種用於控制類比電路的強大技術，使用數位輸出生成具有可變佔空比和頻率的波形，然後可用於控制類比電路的應用，例如控制馬達的位置或速度，燈的亮度，或風扇的速度等。根據應用，PWM 輸出可以使用突發模式或連續模式。此外，所有數位輸入通道均可用作速度高達 1 MHz 的高速計數器。M-7088 支援 Modbus RTU 和 DCON 通訊協定，可通過軟體配置，所有硬體規格與 I-7088 相同。I-7088(D)/S 和 M-7088(D)/S 允許負載電壓從 +3.5 V 增加到 +50 V，用於 8 通道 PWM (脈衝寬度調製) 輸出和 8 通道高速計數器。
應用
- 控制電機位置/速度
- 調整燈的亮度
- 控制風扇速度
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | 5 位 7 段式 LED 顯示器 |
| 記憶體 | |
|---|---|
| 斷電保持 | 有 |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| PWM | |
|---|---|
| 通道數 | 8 |
| 類型 | 開路集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +5 ~ +50 VDC |
| 負載電流 | 200 mA @ +50 VDC /通道 |
| 頻率 | 1 Hz ~ 500 KHz |
| 工作週期 (佔空比) | 0.1 ~ 99.9 % |
| 模式 | Burst, Continuous |
| 脈衝串數量 | 1 ~ 65535 |
| 觸發啟動 | 硬體或軟體 |
| 計數器/頻率/編碼器 輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 計數器 |
| 計數器模式 | Up |
| 計數器/編碼器 Bits | 32-bit |
| Sink/Source (NPN/PNP) | Sink |
| ON 電壓準位 | +3.5 ~ +50 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最快速度 | 1 MHz |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 3.4 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
