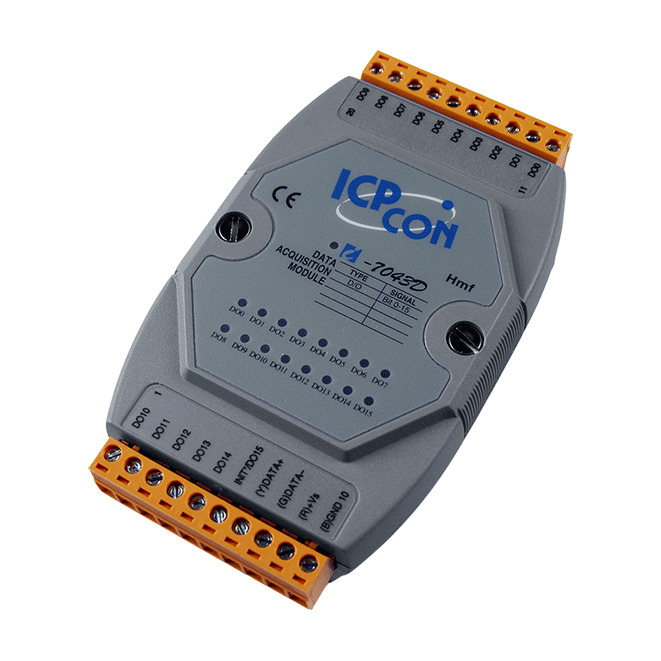

I-7043D-G
16-ch 非隔離型 (Sink, NPN, 10 ~ 30 VDC) 數位輸出模組, 帶 LED 顯示
特色
- 16 個開集極 (Open Collector) 輸出
- 支援漏型 (Sink) 數位輸出
- 可設定上電值和安全值
- 內建雙看門狗機制
介紹
I-7043 提供 16 個數位輸出通道，每個通道都是非隔離的，並支持使用開集極 (Open Collector) 的漏型 (Sink) 輸出。 還有一些選項可以啟用上電值和安全值。 I-7043D 有 16 個 LED 指示燈，可用於監控數位通道的狀態。 M-7043 的硬體規格與 I-7043 相同，均支持 Modbus RTU 和 DCON 通訊協定，可通過軟體進行配置。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 Vrms |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 16 x 數位輸出 |
| 數位輸出 | |
|---|---|
| 通道數 | 16 |
| 類型 | 開路集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +10 ~ +30 VDC |
| 負載電流 | 100 mA/通道 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.1 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
