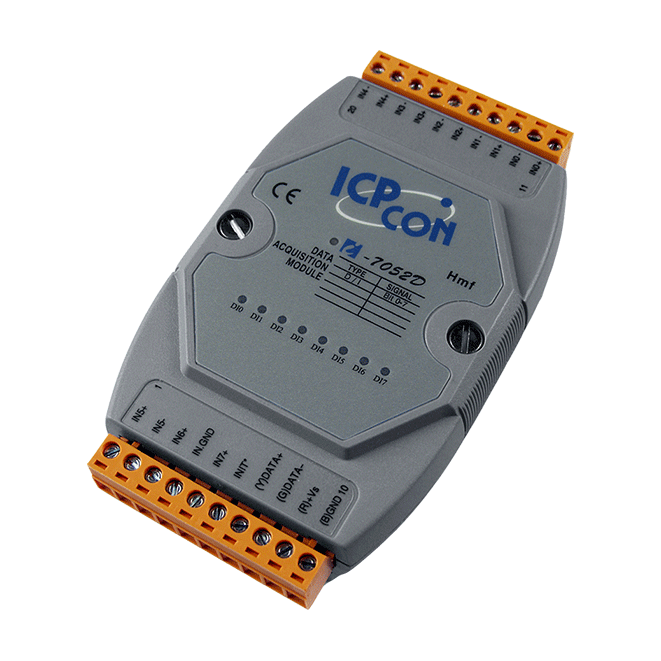

I-7052D-G
8-ch 隔離型 (Wet) 數位輸入模組, 帶 LED 顯示
特色
- 8 個漏型 (Sink) 或源型 (Source) 數位輸入
- 6 個獨立通道，2 個共用接地
- 具有高內部隔離電壓
- 所有通道均可作為 16 位計數器
- 內建雙看門狗機制
介紹
I-7052 提供 6 個完全獨立的通道，可單獨用於不同電壓準位的設備，和 2 個共用接地的數位輸入通道，差動輸入具有通道隔離功能。此外，您可以通過有線連接選擇漏型 (Sink) 或源型 (Source) 輸入。所有通道均可作為 16 位元使用，具有 8 個 LED 指示燈，用於數位輸入通道狀態監控。 4 kV ESD 防護和 5000 Vrms 模組內部隔離是標準配置。 M-7052 具有與 I-7052 相同的硬體規格，但提供對 Modbus RTU 和 DCON 通訊協定的額外支援。 I-7053_FG 具有長達 500 米的乾接點數位輸入的長距離測量功能。 I-7053_FG 支援源型 (Source) 輸入。所有 16 個通道也可以作為 16 位元計數器，每個計數器都是非隔離的。 I-7053D_FG 有 16 個 LED 指示燈，用於監控通道狀態。 M-7053 具有與 I-7053_FG 相同的硬體規格，但提供對 Modbus RTU 協議以及 DCON 通訊協定的額外支援。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| 隔離 | |
|---|---|
| 內部隔離 | 5000 Vrms |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 8 x 數位輸入 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +4 ~ 30 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 3 kΩ |
| 過電壓保護 | ±35 VDC |
| 通道間隔離 | ±2 kV (僅供差動) |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 0.6 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
