關於IoTstar

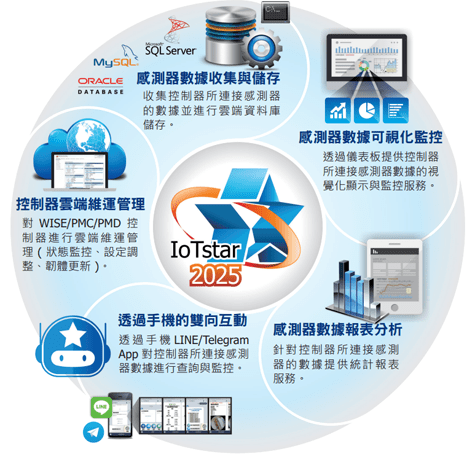

IoTstar 是由泓格科技所創新研發的物聯網雲端管理軟體，IoTstar 可安裝於 PC 平台幫助使用者建立專屬的私有雲系統，亦可安裝於公有雲系統的 VM (Virtual Machine) 平台 ( 如：Microsoft Azure、IBM Bluemix、Amazon AWS、Google Cloud 等 )。透過 IoTstar 建置雲端物聯網應用系統，其可提供如下服務：

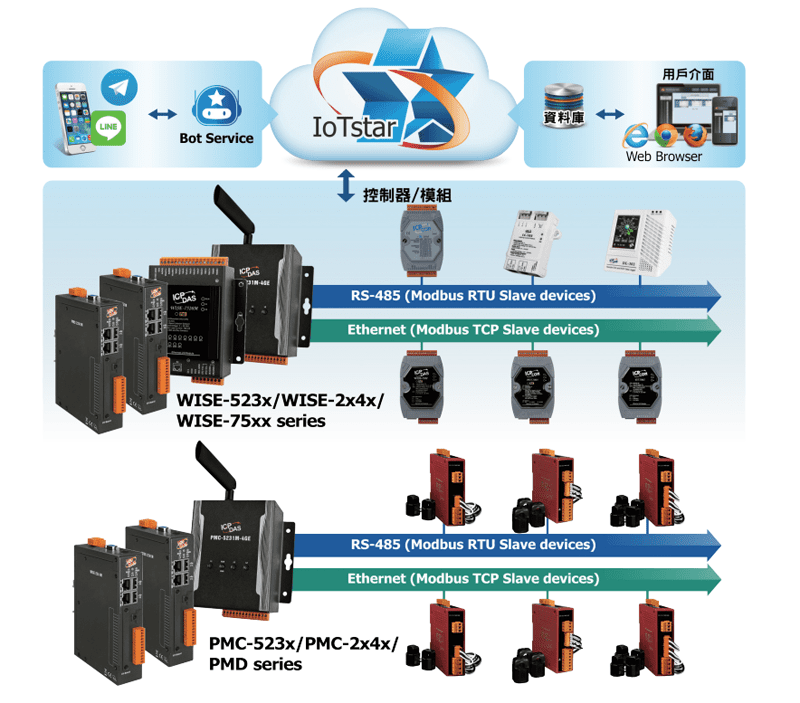

系統架構
功能特點
彈性的安裝環境支援，快速架設雲端物聯網應用系統
依據案場需求，可彈性選擇安裝環境 ( 公有雲 VM 或私人電腦 )，架設雲端物聯網應用系統
IoTstar 可安裝於公有雲系統的 VM(Virtual Machine) 平台 ( 如：Microsoft Azure、IBM Bluemix、Amazon AWS、Google Cloud 等 )，以減輕使用者對運作環境的管理維護負擔。
若使用者對雲端物聯網系統的運作環境及感測器數據儲存環境有自行管理的需求，亦可將 IoTstar 安裝於私人電腦 ( 支援 Windows7/8/10、Windows Server 作業系統 )，自行維護管理。
全程無須撰寫程式，透過網頁介面操作，即可建置雲端物聯網系統
建置系統時，全程無須撰寫程式，僅透過網頁介面操作即可完成，大幅降低系統建置成本。
Controller Remote Access Service - 控制器雲端維運管理
透過 IoTstar，使用者不需擔憂遠端設備 (WISE/PMC/PMD 控制器 ) 所處的網路環境，不論設備 ( 控制器 )使用的是靜態 IP、動態 IP、虛擬 IP 或實體 IP，管理者皆可透過 IoTstar 提供的網頁介面對設備 ( 控制器 )進行雲端狀態監控、設定調整與韌體更新，省去因設備 ( 控制器 ) 維護作業所衍生的人員交通移動時間與成本。
Sensor Data Collection Service －感測器數據雲端資料庫儲存
感測器數據的收集及雲端儲存
透過 IoTstar，其可收集遠端設備 (WISE/PMC/PMD 控制器 ) 所連接感測器與數位電錶的即時及歷史數據並上傳至雲端資料庫進行儲存，協助使用者快速建立 "IoT & Big Data" 應用系統所需要的感測器資料湖泊 (Data Lake)。使用者並可透過 SQL 指令修改資料庫數據以即時變更遠端設備 ( 控制器 ) 所連接感測器的 DO/AO 通道數值。
請注意：支援感測器歷史數據雲端上傳的斷線補遺機制。
請注意：支援感測器歷史數據雲端上傳的斷線補遺機制。
支援開放式資料庫 (SQL) 介面，加快 OT 與 IT 系統的整合
透過開放式資料庫 (SQL) 介面的支援，IoTstar 所儲存的感測器數據能與第三方雲端管理平台、資料分析工具 ( 如：Power BI、Google Data Studio、SCADA 系統 )、ERP/MES 系統連接，協助管理人員快速整合 OT(Operational Technology) 與 IT(Information Technology) 系統，提供全方位且完整的系統運作資訊。
斷線補遺式資料記錄
一般的資料記錄方式，是固定時間取得資料的數值，然後儲存到資料庫。如果碰到通訊斷線，則斷線期間的數值皆會遺失，無法恢復。IoTstar 支援斷線補遺的資料記錄方式，通訊斷線的期間，所有的數據會儲存在 WISE, PMC, PMD 這些控制器的記憶卡，當通訊恢復正常後，IoTstar 會取得記憶卡的資料，將通訊斷線期間所遺失的資料儲存到資料庫之中，以保證曆史數據的完整性。
Sensor Data Visualization Service －感測器數據視覺化顯示與監控

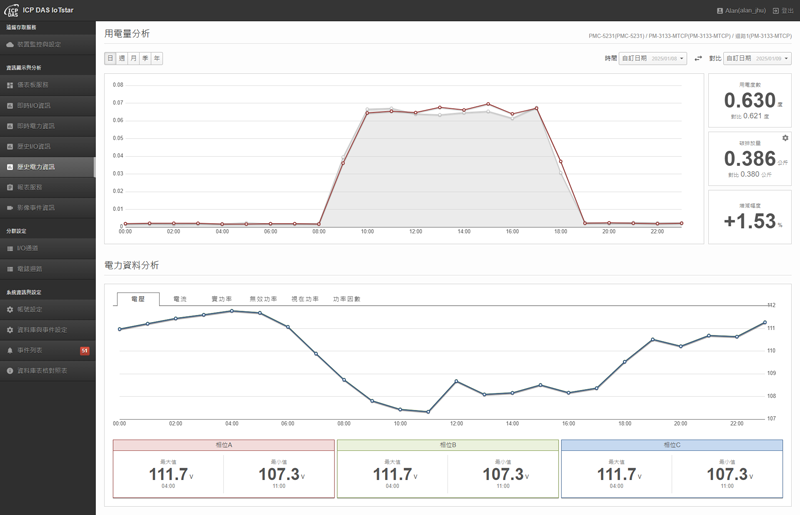

IoTstar 內建標準資料顯示網頁介面，可查詢遠端設備 (WISE/PMC/PMD 控制器 ) 所連接感測器與數位電錶的即時與歷史數據並進行顯示。
IoTstar 另提供IoTstar Dashboard Service套件，透過儀表板內容編輯器與多種資訊顯示元件的提供，管理者可根據需求，快速建置專屬的感測器數據儀表板顯示頁面，以即時顯示應用案場的運作狀況。
IoTstar 另提供IoTstar Dashboard Service套件，透過儀表板內容編輯器與多種資訊顯示元件的提供，管理者可根據需求，快速建置專屬的感測器數據儀表板顯示頁面，以即時顯示應用案場的運作狀況。
Bot Service with Mobile Phone －透過手機 APP 的感測器數據查詢與監控
透過IoTstar提供的IoTstar Bot Service軟體套件，使用者可使用手機 LINE App 即時查詢遠端設備 (WISE/PMC/PMD 控制器 ) 所連接感測器與數位電錶數據的狀況，並變更 I/O 模組輸出通道狀態。此外搭配泓格科技 iCAM 系列網路攝影機，更可即時接收應用案場影像紀錄事件的推播，讓使用者即使不在設備旁也可隨時透過手機掌握設備運作狀況。
Why IoTstar?
透過 "IoTstar + WISE/PMC/PMD" 的搭配，使用者可快速建置雲端機台維運、雲端設施維運、雲端環境監控與維護等 IoT 應用系統，其效益說明如下 :| 項目 | 說明 | 效益提供 |
|---|---|---|
| 安裝環境 | IoTstar 可彈性安裝於私人電腦或公有雲 VM 平台。 | "系統建置費用"、"日後維護成本" 及 "資安顧慮" 等因素皆可納入系統建置考量。彈性選擇合適的系統安裝環境。 |
| 網路環境需求 | 僅 IoTstar 需 配 置 "Static IP" 或 "DDNS + Dynamic IP" 設定。 | 大幅降低系統運作時的網路複雜度及網路使用費用。 |
| 系統建置 | 透過網頁操作介面即可完成 IoTstar 及控制器(PMC/WISE/PMD) 設定。 | 建置雲端物聯網系統的過程中，全程無須撰寫程式，僅透過網頁瀏覽器操作即可完成，可大幅降低系統建置成本。 |
| 設備雲端維運管理 | 透過 IoTstar，管理者可在任何時間、任何地點進行設備 ( 控制器 ) 的狀態監控、設定調整與韌體更新。 | 節省因設備 ( 控制器 ) 維護作業所衍生的人員交通移動時間與成本。 |
| 資料儲存 | 透過 IoTstar 可快速建置感測器數據的雲端資料庫儲存，透過開放式資料庫 (SQL) 介面，更可與資料分析工具搭配使用。 | 即時了解被監控設備或環境的狀態變化，超前部屬對應措施，避免災害發生。 |
IoTstar 工廠產線 ( 機台 ) 監控維護
近年來由於工業 4.0 的發展趨勢，很多工廠開始導入智能化運作的概念，期望工廠產能有顯著的提升。然而若要使工廠產能可以獲得提升，則需先滿足『產線設備運作資訊完整收集』及『產線設備運作即時監控與調整』兩項關鍵因素的要求。使用泓格科技 " IoTstar with WISE/PMC" 方案於工廠產能提升上，其能滿足管理人員對兩項關鍵因素的要求，並帶來如下效益。
『產線設備運作資訊完整收集』
- 從產線設備運作資訊收集到雲端資料庫儲存，全程無須撰寫程式，僅需透過網頁介面操作即可完成。
- 分析產線感測器數據的變化，超前部屬對應措施，確保產線設備穩定運作。
- 透過開放式資料庫 (SQL) 介面，快速整合 OT 與 IT 系統，提供全方位且完整的工廠產線設備運作資訊
『產線設備運作即時監控與調整』
- 透過 IoTstar Dashboard Service 或 IoTstar Bot Service，即時查詢並了解設備運作狀態。
- 透過 IoTstar Remote Access Service，可對產線設備 (WISE/PMC 控制器 ) 進行狀態監控、設定調整與韌體更新。減輕因設備維護作業所衍生人員移動的時間與成本。

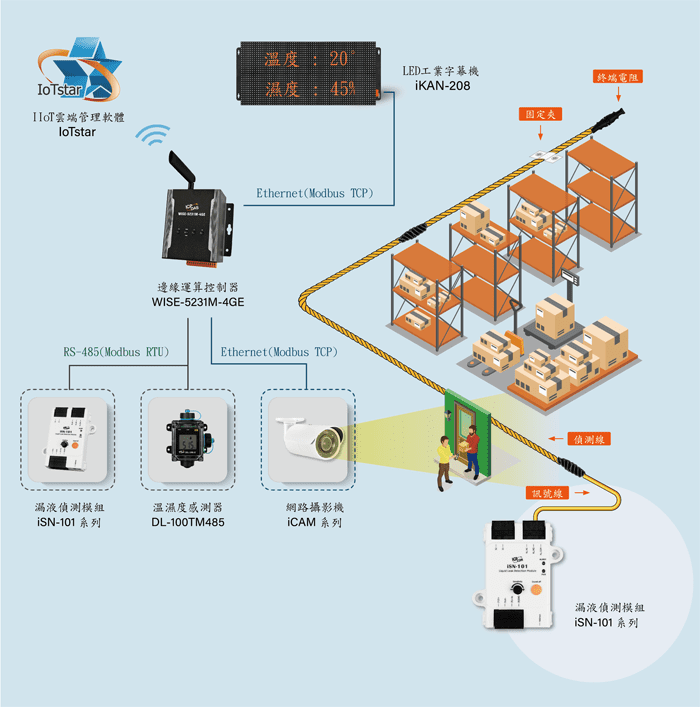

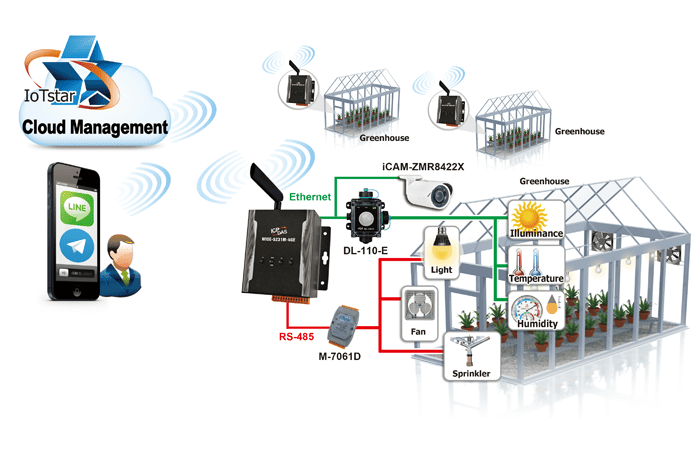

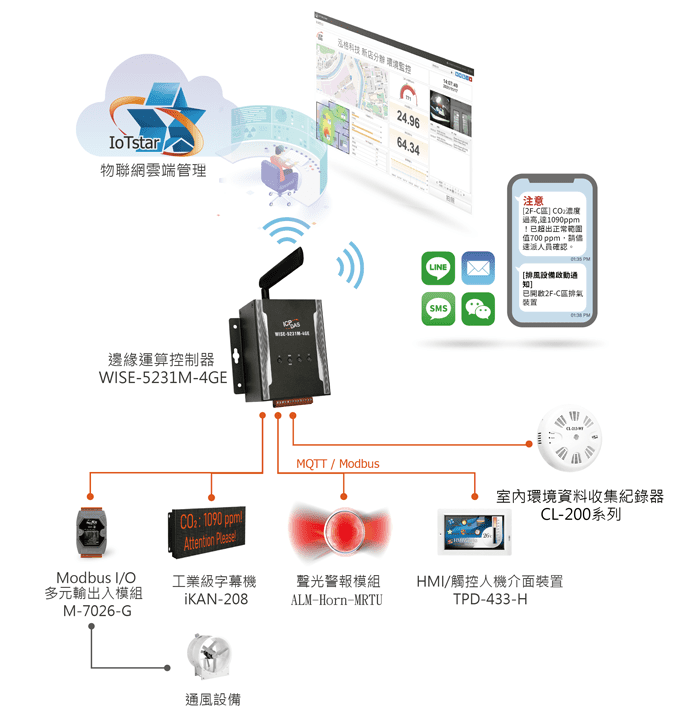

環境設施監控維護
透過 "IoTstar with WISE/PMC/PMD" 架設環境設施的雲端物聯網監控系統，管理者可獲得如下效益。- 從環境參數資訊收集到雲端資料庫儲存，全程無須撰寫程式，僅需透過網頁介面操作即可完成。
- 分析環境參數的數據變化，超前部屬對應措施，防止 " 環境污染 " 異常的發生。
- 透過開放式資料庫 (SQL) 介面，快速整合 OT 與 IT 系統，提供全方位且完整的環境參數與設施運作資訊。
- 透過 IoTstar Dashboard Service 或 IoTstar Bot Service，即時查詢並了解環境參數狀態.
- 透過 IoTstar Remote Access Service，可對環境監控設備 (WISE/PMC 控制器 ) 進行雲端狀態監控、設定調整與韌體更新。減輕因設備維護作業所衍生人員移動的時間與成本。.
功能比較表
| 版本(*1) | 標準功能 | 選購功能(*2) | ||||
|---|---|---|---|---|---|---|
| 控制器 雲端維運管理 |
感測器 數據雲端儲存 |
執行效能優化 | 手機APP服務 | 儀表板服務 | 報表服務 | |
| v1.x | Yes | Yes (支援MS SQL) |
- | - | - | - |
| v2.x | Yes | Yes | Yes | Yes | - | |
| v3.0 | Yes | Yes | Yes | Yes | Yes | |
| v3.1 | Yes | Yes (可選擇支援MS SQL、MySQL或Oracle) |
Yes | Yes | Yes | Yes |
| Note 1:
提供 v1.x/v2.x/v3.0 至 v3.1的免費升級。
Note 2:
需搭配WISE-523x/WISE-2x4x(安裝v1.6.0(含)之後的韌體)、 WISE-284x(安裝v1.0.0 (含)之後的韌體)、 PMC-523x/PMC-224x/PMD(安裝v3.6.0 (含)之後的韌體)、 PMC-284x(安裝v1.0.0 (含)之後的韌體)。 "手機APP服務"需加購IoTstar Bot Service(支援LINE App)軟體套件。
"儀表板服務"需加購IoTstar Dashboard Service軟體套件。 "報表服務"需加購IoTstar Report Service軟體套件。 ***上述軟體套件均提供90天試用期。 |
||||||
系統安裝環境需求
| 建議需求 | |
|---|---|
| 中央處理器 (CPU) | x64 處理器：3.0 GHz 或以上 |
| 記憶體 (RAM) |
至少 8 GB，並應隨著控制器數量、感測器數量及資料庫使用狀態增加，以確保最佳效能。
|
| 硬碟空間 | 至少 64GB，並應隨著控制器數量、感測器數量及資料庫使用狀態增加，以確保最佳效能。 |
| OS 作業系統 | Windows 7、Windows 8、Windows 10 及 Windows Server 2012 或以上的系統。 ( 需為 64 位元系統 )。 |
| 執行環境 | Microsoft .NET Framework 4.5 或以上的版本。 |
| 備註 | 需搭配 IIS 網頁伺服器及資料庫。
|
|
|
|
|
|
|
| Model | Description |
|---|---|
| IoTstar-RC050 | IoTstar 物聯網雲端管理軟體(可連接控制器數量為50顆) |
| IoTstar-RC200 | IoTstar 物聯網雲端管理軟體(可連接控制器數量為200顆) |
| IoTstar-RC500 | IoTstar 物聯網雲端管理軟體(可連接控制器數量為500顆) |
| IoTstar-UC050-200 | IoTstar升級套件(可連接控制器數量由50顆升級為200顆) |
| IoTstar-UC200-500 | IoTstar升級套件(可連接控制器數量由200顆升級為500顆) |
