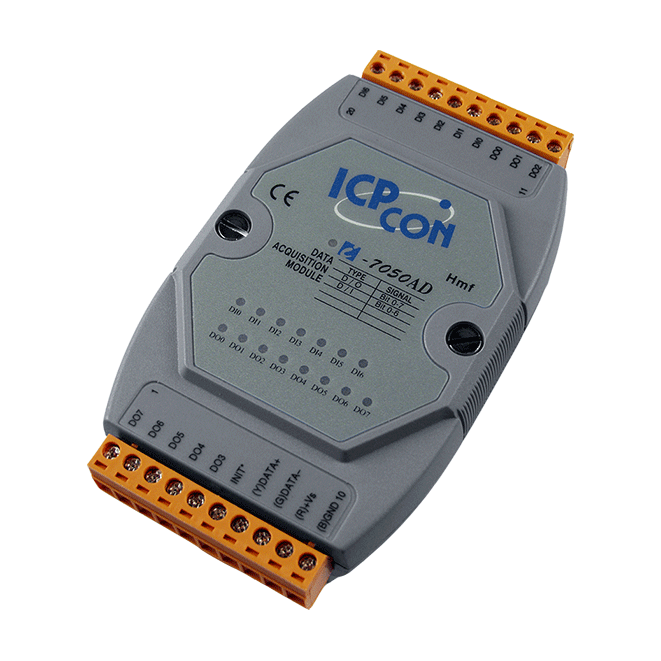

I-7050AD-G
7-ch 非隔離型 (Wet) 數位輸入, 8-ch 非隔離型 (Source, PNP) 數位輸出模組, 帶 LED 顯示
特色
- 7 個數位輸入和 8 個數位輸出
- 支援源型 (Source) 開集極 (Open Collector) 輸出
- 數位輸入通道均可作為 16 位元計數器
- 可設定上電值和安全值
- 內建雙看門狗機制
介紹
I-7050A/I-7050AD 模組提供 7 個數位輸入通道和 8 個數位輸出通道，每個通道都是非隔離的。I-7050A(D) 支援漏型 (Sink) 輸入和 源型 (Source) 開集極 (Open Collector) 輸出，所有輸入通道均可作為 16 位元計數器。 還有一些選項可以啟用上電值和安全值。 I-7050AD 有 15 個 LED 指示燈，可用於監控通道狀態。 M-7050 具有與 I-7050 相同的硬體規格，但提供對 Modbus RTU 協議以及 DCON 通訊協定的額外支援。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | I/O LED 指示燈 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 7 x 數位輸入 8 x 數位輸出 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 7 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink |
| ON 電壓準位 | +4 ~ 30 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 100 kΩ |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | 開路集極 |
| Sink/Source (NPN/PNP) | Source |
| 負載電壓 | +3.5 ~ +30 VDC |
| 負載電流 | 50 mA/通道 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
