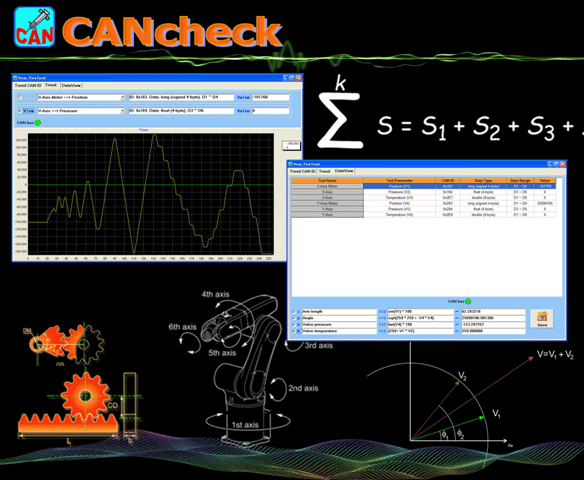

软体升级通知:CANcheck软体,支援CAN资料的曲势图,并提供CAN数据的数学运算功能,让CAN设备或仪表的自动检验功能,更上一层楼!
-
CANcheck是一套用来验证CAN设备功能是否正常的检测软体,不论任何厂牌或是自制的CAN设备皆可以检测。它弹性且具有巧思的设计方式,让使用者自行规划测试命令和预期的回应,并能自由安排CAN产品的测试程序。当软体开始测试时,软体会依使用者预设的测试顺序,发送特定的CAN讯息,并一一检查对应的回应讯息是否正确。这不仅可用于单一CAN设备出厂前的QC测试,例如车灯,仪表板...等等,也有利于诊断整体CAN总线的应用系统。

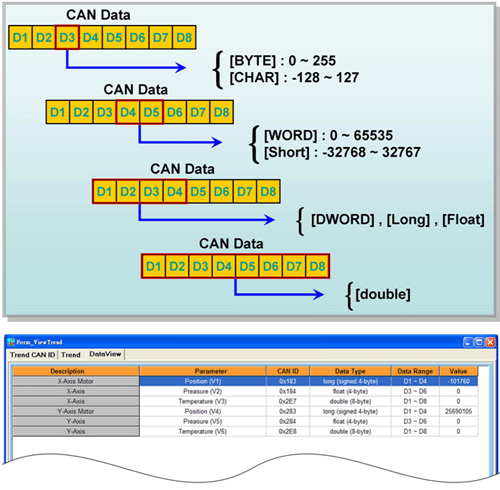

CAN 资料转换功能CANcheck软体提供CAN封包资料的撷取与转换功能,也就是CANcheck收到CAN封包,而且是事先指定的CAN ID时,软体能协助把8-byte资料转换成长整数(long)、浮点数(float /double). .等资料型态;软体不仅能自动而且快速的转换数据,而且能有效率地立即显示所有转换后的数据,确实能替使用者省下大量的时间,不必使用者费时手动转换每笔CAN资料;尤其面对庞大的CAN资料量时,软体能友善地处理这些恼人而且重覆性的转换动作,让使用者更专注在转换后的数据,加快使用者诊断CAN bus系统。 - 监视CAN 资料的趋势图
- 即时数学运算功能
-

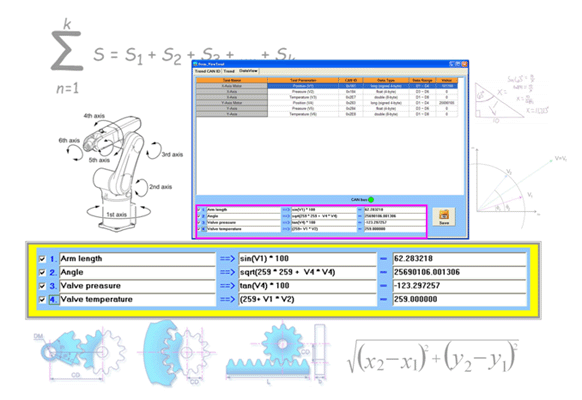

在复杂的CAN控制系统中,例如恒温恒湿控制,马达运动控制等等,个别CAN 封包的低阶资料,仍不足以获得主要的物理资讯,例如,平均温度,流量总合,座标换算等等,总是经过一些数学运算才能取得,但在大量的资料中要即时由人力来计算,是一件很吃力又费时的工作;CANcheck的即时数学运算功能,可以让使用者自行编写数学运算式,包含加减乘除四则运算,更包含三角运算及平方根等运算,使用者能编辑适合的数学运算,快速获得重要的运算结果;如此一来,使用者可以轻松地直接监看更符合实际的物理数据。
- 软体特色
- 无需再撰写任何程式,图形化介面,功能操作容易。
- 不限定CAN设备厂牌,只要CAN埠符合ISO 11898-2标准规范即可。
- 收到CAN封包后,能自动转换成指定的数据。
- 支援设定命令储存成档案的功能。
- 曲势图可同时监看2组CAN讯息。
- 提供四个自由输入的数学运算式,能自动即时运算,获得更合适的数据。
- 软体支援英文/繁体中文/简体中文的操作界面。
- CAN状态即时显示。
- 支援泓格大部分的CAN 板卡及CAN 转换器与支援的作业系列,请参阅以下说明。

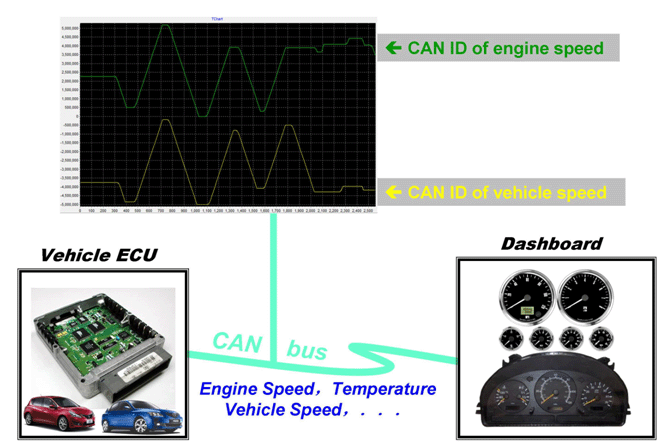

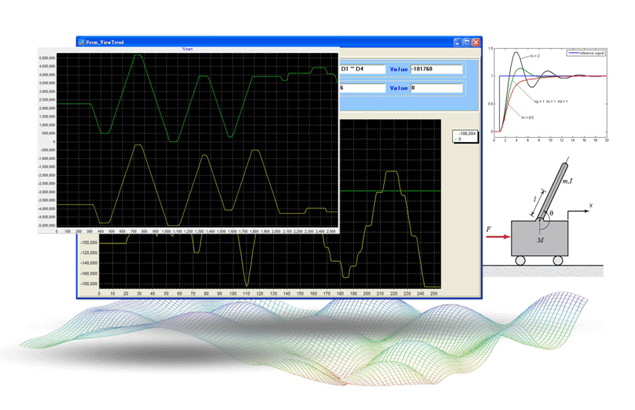

CAN bus 内正在传递的封包,总是包含许多重要的资讯,这也是上位机获得远端设备资讯的方式,上位机一般担任重要的控制工作,使用者很难从上位机取得其他资讯;CANcheck的趋势图功能,可以让使用者监视CAN bus上的某些资讯,直接转换成有意义的重要资讯,如引擎转速,车速,油量等资讯,不必大费周章修改上位机的程式,仅藉由监视这些资讯就能得知系统运作的详细情况。支援的作业系统: Windows XP, 7
支援的CAN 板卡及转换器: PISO-CAN100U, PISO-CAN200U, PISO-CAN400U, PISO-CAN800U, PEX-CAN200i, PCM-CAN200, PCM-CAN200P, I-7530, I-7530-FT,
I-7530A, I-7530A-MR, I-7540D, I-7540D-MTCP, I-7565, I-7565-H1, I-7565-H2
本软体可以免费从泓格科技的网站下载,在尚未购买USB dongle时,允许无限使用次数及完整软体功能,仅限制每次使用10分钟后,必须要关闭软体。
需要更多讯息,可以参考以下连结: http://www.icpdas.com/products/Remote_IO/can_bus/CANcheck.htm
