新產品上市: CANcheck 專為CAN設備或儀錶所設計的自動檢驗軟體
-
-
CANcheck是一套用來驗證CAN設備功能是否正常的檢測軟體,不論任何廠牌或是自製的CAN設備皆可以檢測。它彈性且具有巧思的設計方式,讓使用者自行規劃測試命令和預期的回應,並能自由安排CAN產品的測試程序。當軟體開始測試時,軟體會依使用者預設的測試順序,發送特定的CAN訊息,並一一檢查對應的回應訊息是否正確。這不僅可用於單一CAN設備出廠前的QC測試,例如車燈,儀表板...等等,也有利於診斷整體CAN總線的應用系統。
測試流程模組化
-
-
使用者可以依據自定義的協議或標準協議,設計自己專用的測試規則,並將這些規劃好的設定保存到配置文件中。該配置文件可以任意移到含有CANcheck軟體的PC。CANcheck提供的功能包括發送特定的命令,設定測試持續時間和測試命令的循環時間,並協助檢查回應訊息。這將有助於診斷CAN設備發生回應錯誤或找出有缺陷的CAN儀器。使用者還可以給每項發送命令一個有意義的描述名稱,在大量的CAN命令中可方便管理及識別。
測試流程管理
-

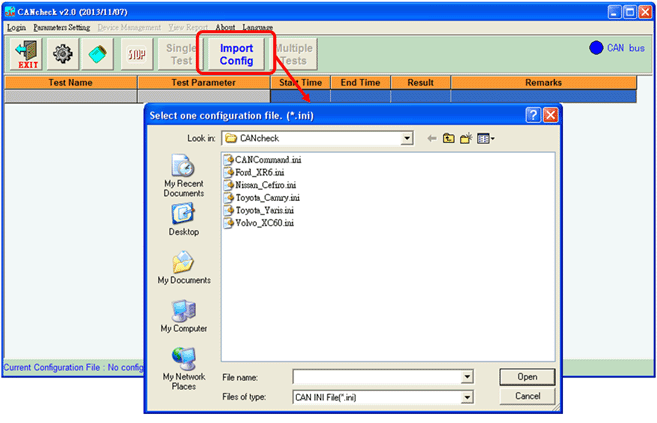

CANcheck軟體能將不同的測試流程儲存起來,成為各別的配置文件。透過CANcheck軟體,使用者可以輕鬆地新建,編輯和載入配置文件。此功能對於生產管理有非常大的助益,不僅方便管理不同的CAN儀器的測試配置文件,而且能複製相同的配置文件到不同的生產線上。
檢驗結果輸出
-
CANcheck軟體因應不同的需求,提供單項命令測試和全部命令測試的功能。測試項目完成後,總共有3種顏色來區分不同的測試結果。綠色和黃色表示測試通過。綠色表示它定義了檢查回應訊息的選項,而黃色則是不檢查回應訊息。紅色表示在測試過程中,發生一些錯誤。用戶可以檢查“備註”欄位,進而了解錯誤的細節並進行調試。
軟體特色
- 無需再撰寫任何程式,圖形化介面,功能操作容易。
- 不限定CAN設備廠牌,只要CAN埠符合ISO 11898-2標準規範即可。
- 由配置文件載入CAN自定義的通訊協定,機密不外流。
- 可設定 CAN 回傳的判別,省去人工判讀的麻煩。
- 支援CAN 2.0A與CAN 2.0B規範。
- 提供測試命令規劃介面,供用戶設定測試命令與傳送週期、檢測回復命令、批註說明。
- 支援設定命令儲存檔案功能。
- 提供單一功能測試與群組功能測試。
- 提供測試起訖點時間標記。
- CAN狀態即時顯示。
- 支援泓格大部分的 CAN 板卡及CAN 轉換器與支援的作業系列,請參閱以下說明。
-
支援的作業系統: Windows XP, 7
支援的CAN 板卡及轉換器:
PISO-CAN100U,
PISO-CAN200U,
PISO-CAN400U,
PISO-CAN800U,
PEX-CAN200i,
PCM-CAN200,
PCM-CAN200P,
I-7530,
I-7530-FT,
I-7530A,
I-7530A-MR,
I-7540D,
I-7540D-MTCP,
I-7565,
I-7565-H1,
I-7565-H2
