RS-485 I/O 系列產品
泓格的 RS-485 遠端 I/O 模組支援 DCON 與 Modbus RTU/ASCII 通訊協議，根據不同的應用已開發出多種 RS-485 I/O 模組。這些模組具備多樣化的 I/O 通訊介面，例如帶有過電壓保護的類比輸入模組、繼電器輸出、數位輸入/輸出、計數器、計時器…等等，亦有提供其他客製化模組的服務。| 型號 | tM 系列 | I-7000 | M-7000 | M-2000 | M-6000 | |
|---|---|---|---|---|---|---|

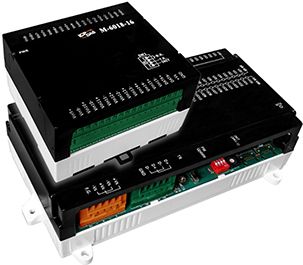

| 產品圖 |  |
 |
 |
 |
 |
|
| 通訊 | ||||||
| 協議 | DCON, Modbus RTU, Modbus ASCII | DCON | DCON, Modbus RTU | |||
| 數據格 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) | (N,8,1) | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) | |||
| Max. Nodes | 32 | 256 | ||||
| 上拉和下拉電阻 | 支援, 10 KΩ | No (註 1) | ||||
| 雙看門狗 | 支援, 模組 (2.3 秒 ), 通訊 (可程式) | 是, 模組 (1.6 秒 ), 通訊 (可程式) | ||||
| I/O | ||||||
| DIO 最大通道數 | 8 | 16 | 32 | |||
| AIO | 解析度 | 12/14 bits | 12/16 bits | |||
| 最大通道數 | 8 (tM-AD8) | 20 (I-7017Z, M-7017Z) | 16 | 32 | ||
| 獨立通道設定 | 支援 | |||||
| 顯示器 | ||||||
| 電源與通訊 LED | 支援 | |||||
| I/O Status LED | - | 支援 (僅適用於 D 版) | - | 支援 | ||
| 7-Segment LED | - | 支援 (僅適用於 D 版) | - | - | ||
| 機構 | ||||||
| 尺寸 (W x L x H) (Units: mm) |
52 x 98 x 27 | 72 x 123 x 35 | 33 x 117 x 88 31 x 157 x 132 |
116 x 120 x 64 237 x 134 x 59 |
||
| 註 1：RS-485 主機端都需提供偏壓電阻，否則需要額外添加 tM-SG4 或 SG-785 附件。泓格的所有控制器與轉換器均已內建偏壓電阻。 | ||||||
簡介

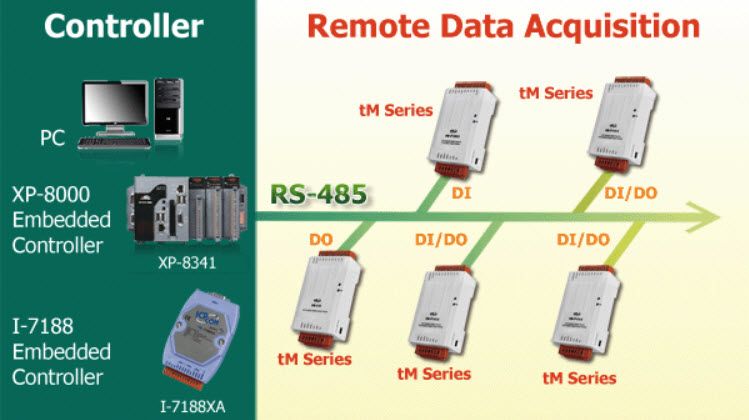

tM 系列是具備數位或類比 I/O 功能的網路資料採集與控制模組，能夠藉由 DCON 與 Modbus RTU/ASCII 通訊協議的 RS-485 串列總線進行遠端控制，且 RS-485 埠可選取的通訊速率高達 115,200 bps。Modbus 已經是工業中的標準通訊協議，且是連結工業電子設備最常使用的方式。
tM 系列微型 RS-485 I/O 模組支援多種 I/O 類型，例如：光耦合隔離數位輸入、電源繼電器、photoMOS 繼電器、開集極輸出，以及類比輸入 (電壓和電流) 等。和 M-7000 系列模組相比，tM 系列通道數較少的設計不僅更適合分佈式 I/O 點應用，也更符合成本效益。
tM 系列模組提供雙重看門狗機制：模組看門狗機制 (Module Watchdog)與主看門狗機制(Host Watchdog)。模組看門狗機制用於模組啟用時，自動重置微處理器的使用狀態；主看門狗機制則用於監控主控制器 (PC 或 PLC)，且模組的輸出在主機發生錯誤時可以呈現預設的安全輸出值(Safe Value)狀態。
特色
- 工業級 RS-485 多點網路
- 通訊協議：DCON、Modbus RTU/ASCII
- 可編程 I/O 類型與調整範圍
- 雙重看門狗機制
- 數位輸入栓鎖功能
- 提供低速計數器
- 可編程開機輸出值與通訊中斷安全輸出值
應用
- 工廠、樓宇和家庭自動化
- 遠程診斷和管理

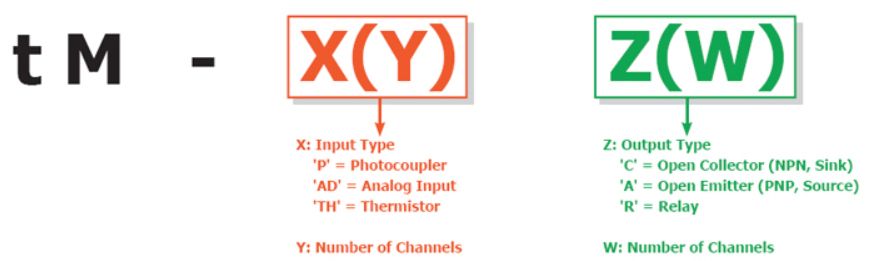

選型
|
|
|||
|
類比 I/O
|
|||
| 型號 | 類比輸入 | ||
|---|---|---|---|
| 通道數 | 電壓和電流輸入 | 感測器 | |
| tM-AD2
|
2 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
- |
| tM-AD5
|
5 | ±1 V, ±2.5 V, ±5 V, ±10 V | |
| tM-AD5C
|
±20 mA, 0 ~ 20 mA, 4 ~ 20 mA | ||
| tM-AD8
|
8 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V |
|
| tM-AD8C
|
0 ~ 20 mA, 4 ~ 20 mA | ||
| tM-TH8
|
- | Thermistor | |
|
|
||||||||||
|
多功能 I/O
|
||||||||||
| 型號 | 類比輸入 | 類比輸出 | 數位輸出 | 數位輸入 | 繼電器輸出 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 電壓和電流輸入 | 通道數 | 電壓和電流輸出 | 通道數 | 類型 | 通道數 | 類型 | 通道數 | 類型 | |
| tM-DA1P1R1
|
- | 1 | 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
- | - | 1 | Wet Contact | 1 | Power Relay | |
| tM-AD4P2C2
|
4 (2 x Voltage, 2 x Current) |
±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
- | - | 2 | Open Collector | 2 | - | - | |
|
|
||||||
|
數位 I/O
|
||||||
| 型號 | 數位輸入 | 數位輸出 | ||||
|---|---|---|---|---|---|---|
| 通道數 | 類型 | Sink/Source (NPN/PNP) |
通道數 | 類型 | Sink/Source (NPN/PNP) |
|
| tM-P4A4
|
4 | Wet Contact | Sink (NPN) | 4 | Open Collector | Source (PNP) |
| tM-P4C4
|
Source (PNP) | Sink (NPN) | ||||
| tM-C8
|
- | - | - | 8 | ||
| tM-P8
|
8 | Wet Contact | Sink/Source (NPN/PNP) |
- | - | - |
| tM-PDW8
|
Wet Contact + Dry Contact | |||||
|
|
|||||||
|
繼電器 I/O
|
|||||||
| 型號 | 繼電器輸出 | 數位輸入 | |||||
|---|---|---|---|---|---|---|---|
| 通道數 | 類型 | 最大負載電流 @ 25°C | 通道數 | 類型 | Sink/Source (NPN/PNP) |
||
| tM-P3R3
|
3 | Power Relay | 5 A/channel | 3 | Wet | Sink/Source (NPN/PNP) |
|
| tM-PD3R3
|
Dry | Source (PNP) | |||||
| tM-R5
|
5 | - | - | - | |||
| tM-P3POR3
|
3 | PhotoMOS Relay | 1 A @ 80 V | 3 | Wet | Sink/Source (NPN/PNP) |
|
