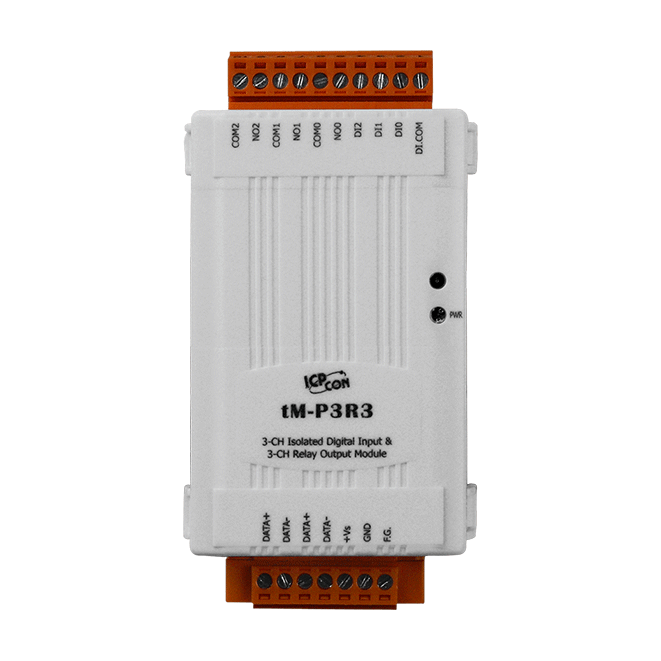

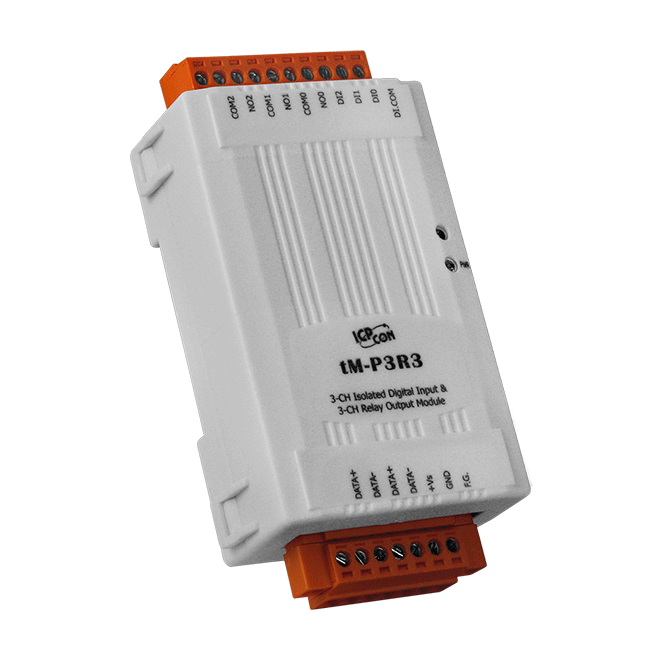

tM-P3R3
3 通道隔離數位輸入和 3 通道功率繼電器模組
特色
- 濕接點源型 (Source) 或漏型 (Sink) 數位輸入
- 繼電器輸出
- 光耦合隔離
- 所有 DI 通道均可用作 16 位元計數器
- 可設定上電值和安全值功能
- 內建雙看門狗機制
介紹
tM-P3R3 提供 3 個數位輸入通道和 3 個繼電器輸出通道，每個通道都具有光耦合隔離功能。所有輸出通道均為 A 型 (Form A) 繼電器，而其數位輸入通道可透過配線選擇為漏型 (Sink) 或源型 (Source)。所有輸入通道均可用作 16 位元計數器。可用於配置上電值和安全值數位輸出的選項。還提供 4 kV ESD 保護和 3750 VDC 模組內部隔離。
應用
- 所有類型的開/關控制
- 工業自動化
- 工業機械
- 樓宇自動化
- 食品和飲料系統
- 半導體製造
- 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 3 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +3.5 ~ +50 VDC |
| OFF 電壓準位 | +1 VDC max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 kΩ, 0.5 W |
| 過電壓保護 | 70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | 功率繼電器, Form A (SPST N.O.) |
| 作動時間 | 6 ms |
| 釋放時間 | 3 ms |
| 電氣耐久性 | VDE: 5 A @250 VAC 30,000 ops (10 ops/分鐘) @ 75°C 5 A @30 VDC 70,000 ops (10 ops/分鐘) @ 75°C UL: 5 A @250 VAC/30 VDC 6,000 ops 3 A @250 VAC/30 VDC 100,000 ops 5 A @30 VDC 70,000 ops (10 ops/分鐘) @ 75°C |
| 機械耐久性 | 無負載下 20,000,000 ops (300 ops/分鐘) |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| 通訊協定 | DCON, Modbus RTU, Modbus ASCII |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 0.8 W max. |
| 端子供電 | 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
