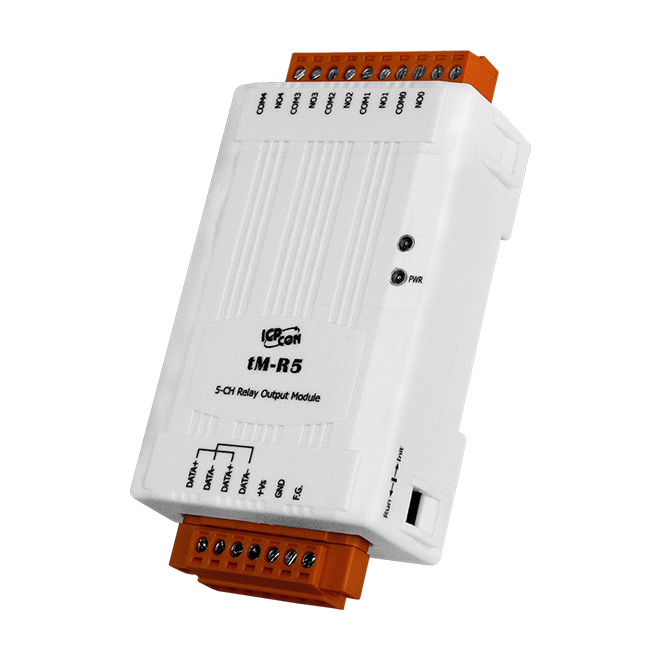

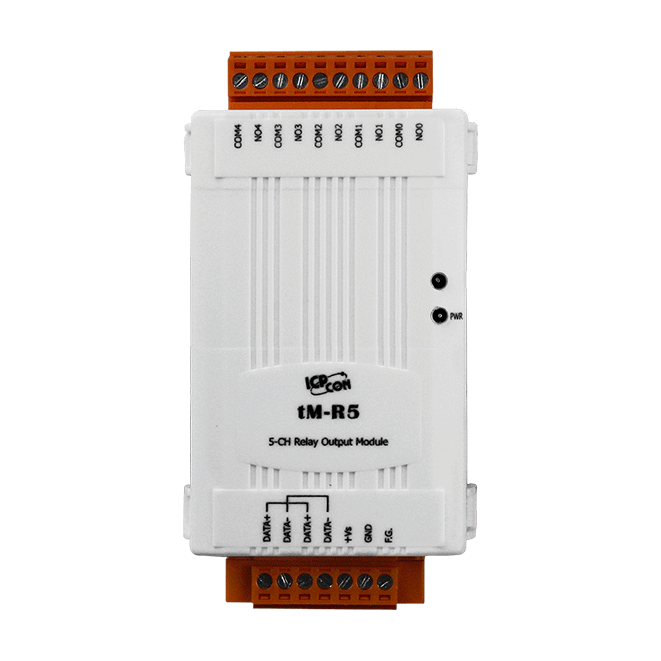

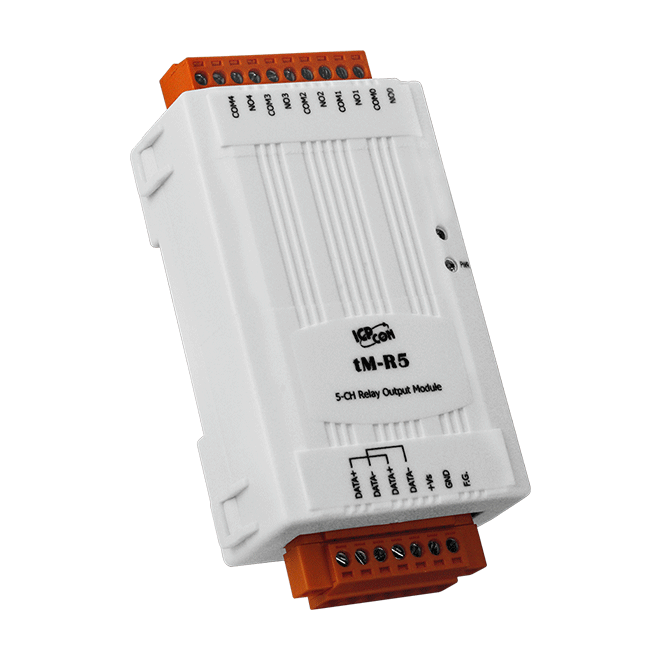

tM-R5
5 通道功率繼電器模組
特色
- 繼電器輸出
- 可設定上電值和安全值功能
- 內建雙看門狗機制
介紹
tM-R5 提供 5 個繼電器輸出通道。所有輸出通道均為 A 型 (Form A) 繼電器，並且可用於配置上電值和安全值數位輸出的選項。還提供 4 kV ESD 保護和 3750 VDC 模組內部隔離。
應用
- 所有類型的開/關控制
- 工業自動化
- 工業機械
- 樓宇自動化
- 食品和飲料系統
- 半導體製造
- 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 繼電器輸出 | |
|---|---|
| 通道數 | 5 |
| 類型 | 功率繼電器, Form A (SPST N.O.) |
| 作動時間 | 6 ms |
| 釋放時間 | 3 ms |
| 電氣耐久性 | VDE: 5 A @250 VAC 30,000 ops (10 ops/分鐘) @ 75°C 5 A @30 VDC 70,000 ops (10 ops/分鐘) @ 75°C UL: 5 A @250 VAC/30 VDC 6,000 ops 3 A @250 VAC/30 VDC 100,000 ops 5 A @30 VDC 70,000 ops (10 ops/分鐘) @ 75°C |
| 機械耐久性 | 無負載下 20,000,000 ops (300 ops/分鐘) |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| 通訊協定 | DCON, Modbus RTU, Modbus ASCII |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 1.0 W Max. |
| 端子供電 | 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
