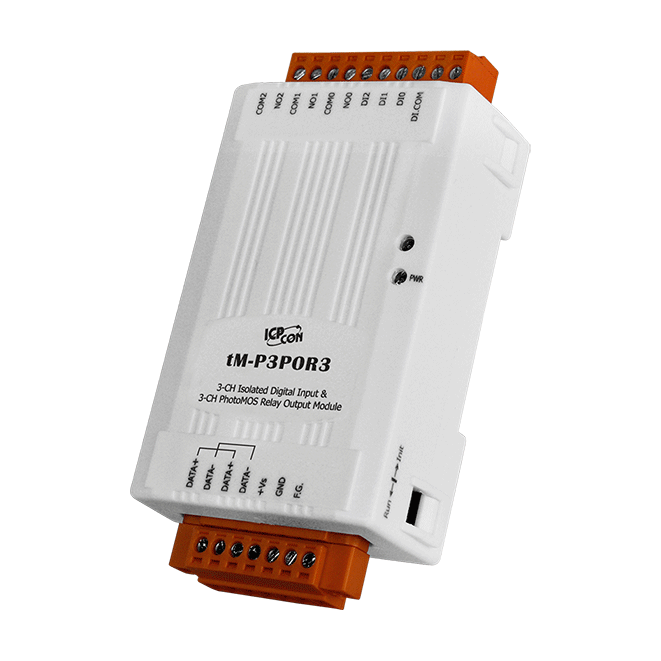

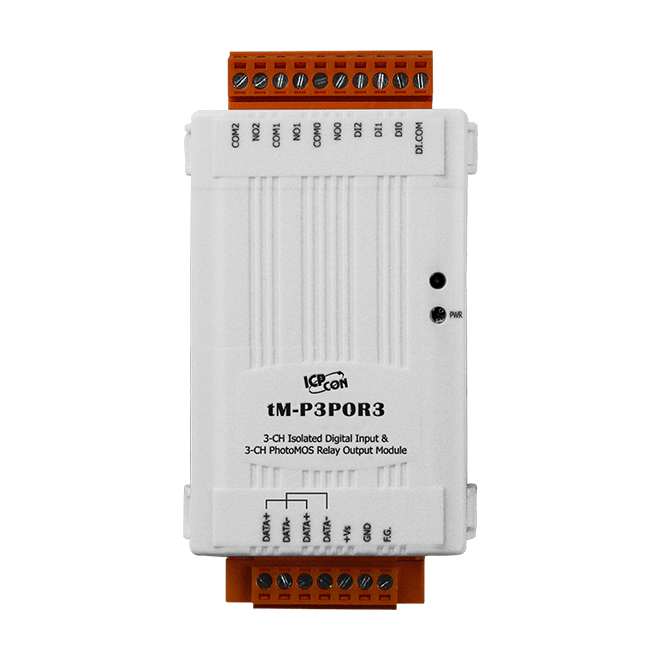

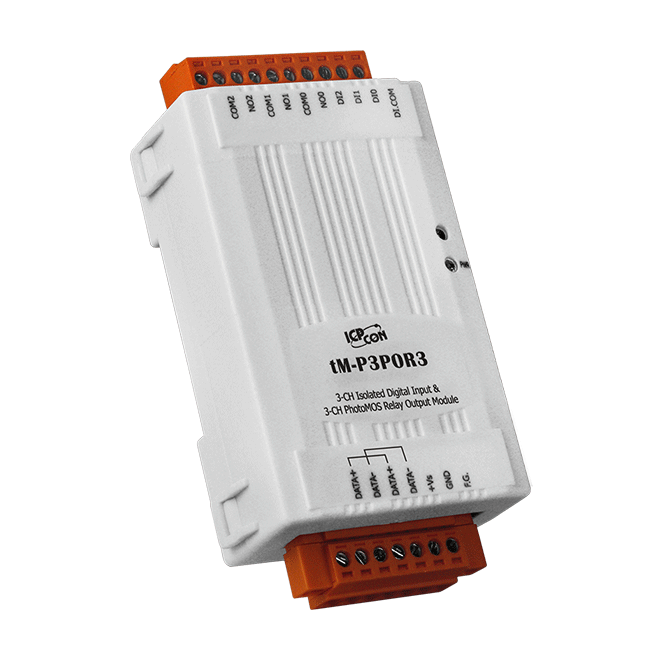

tM-P3POR3
3 通道隔離數位輸入和 3 通道 PhotoMOS 繼電器模組
特色
- 源型 (Source-type) 或漏型 (Sink-type) 數位輸入
- PhotoMos 繼電器輸出
- 光耦合隔離
- 無電弧、無噪音和耐震動
- 所有 DI 通道均可用作 16 位元計數器
- 可設定上電值和安全值功能
- 內建雙看門狗機制
介紹
tM-P3POR3 提供 3 個數位輸入通道和 3 個 PhotoMOS 繼電器輸出通道，每個通道都具有光耦合隔離功能。所有輸出通道都是 PhotoMOS 繼電器，而輸入通道可以通過有線連接選擇為漏型 (Sink) 或源型 (Source)。所有輸入通道均可用作 16 位元計數器。可用於配置上電值和安全值數位輸出的選項。PhotoMOS 繼電器提供更快的反應時間、更大的電氣壽命和無尖峰。還提供 4 kV ESD 保護和 3750 VDC 模組內部隔離。
應用
- 所有類型的開/關控制
- 工業自動化
- 工業機械
- 樓宇自動化
- 食品和飲料系統
- 半導體製造
- 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 數位輸入: 3750 VDC PhotoMOS 繼電器輸出: 2000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 3 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +3.5 ~ +50 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 kΩ, 0.66 W |
| 過電壓保護 | 70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | PhotoMOS Relay |
| 作動時間 | 5 ms Max. |
| 釋放時間 | 0.5 ms Max. |
| 電氣耐久性 | 無電弧、無噪音和耐震動 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| 通訊協定 | DCON, Modbus RTU, Modbus ASCII |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 0.4 W Max. |
| 端子供電 | 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
