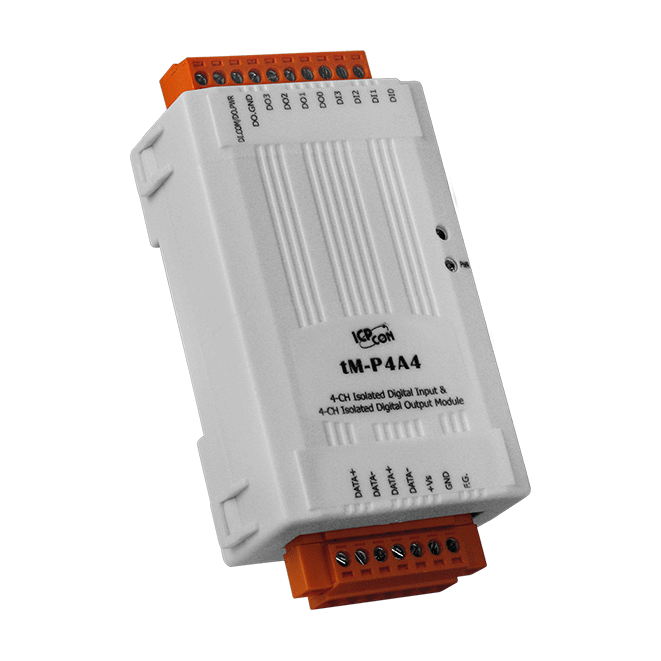

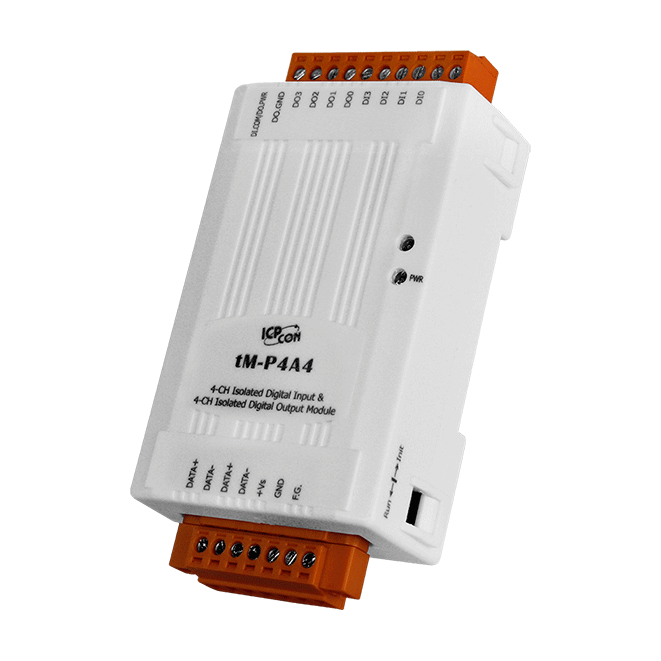

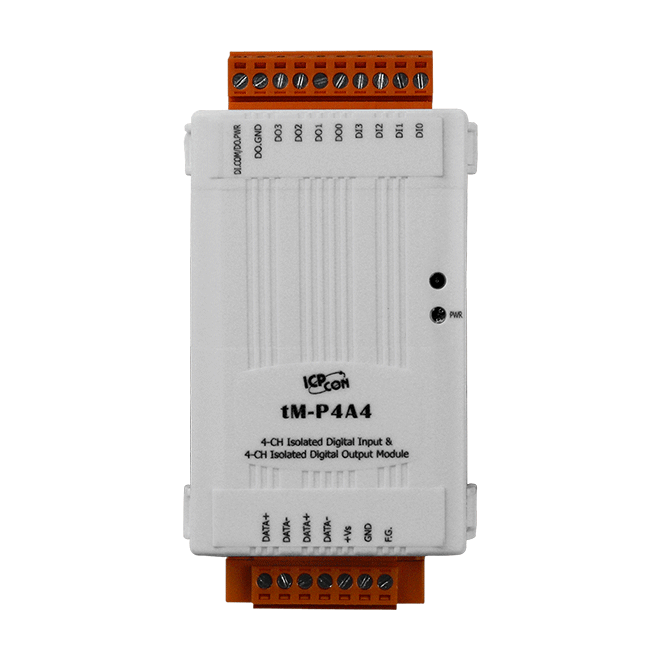

tM-P4A4
4 通道隔離數位輸入和 4 通道隔離數位輸出模組
特色
- 4 個漏型 (Sink) 數位輸入通道
- 4 個源型 (Source) 數位輸出通道
- 光耦合隔離
- 所有 DI 通道均可用作 16 位元計數器
- 可設定上電值和安全值功能
- 內建雙看門狗機制
介紹
tM-P4A4 提供 4 個數位輸入通道和 4 個數位輸出通道，每個通道都具有光耦合隔離功能。tM-P4A4 支援帶短路保護的源型 (Source) 輸出，而輸入為漏型 (Sink)。所有輸入通道均可使用 16 位元計數器。可用於配置上電值和安全值數位輸出的選項。還提供 4 kV ESD 保護和 3750 VDC 模組內部隔離。
應用
- 所有類型的開/關控制
- 工業自動化
- 工業機械
- 樓宇自動化
- 食品和飲料系統
- 半導體製造
- 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 4 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink |
| ON 電壓準位 | +4.0 ~ +50 VDC |
| OFF 電壓準位 | +1 VDC max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 KΩ, 0.66 W |
| 過電壓保護 | 70 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 隔離型開集極 |
| Sink/Source (NPN/PNP) | Source |
| 負載電壓 | +10 ~ +40 VDC |
| 負載電流 | 每通道 650 mA |
| 過電壓保護 | 47 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| 通訊協定 | DCON, Modbus RTU, Modbus ASCII |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 0.5 W max. |
| 端子供電 | 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
