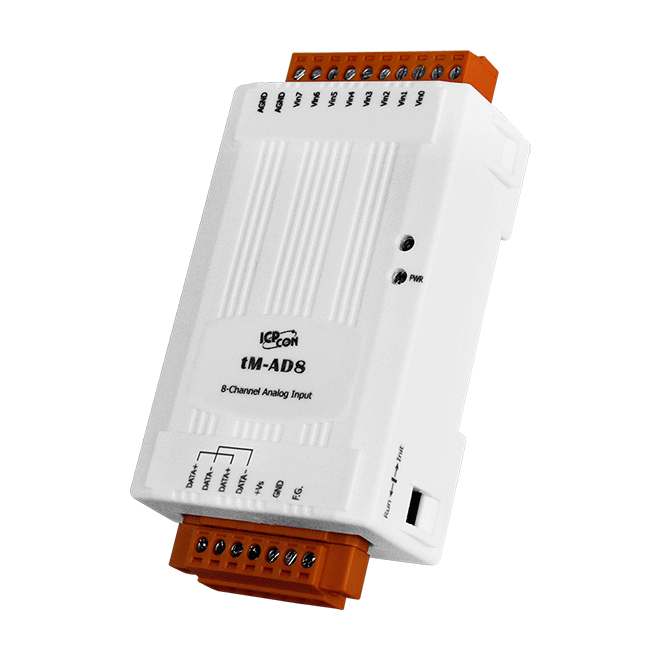

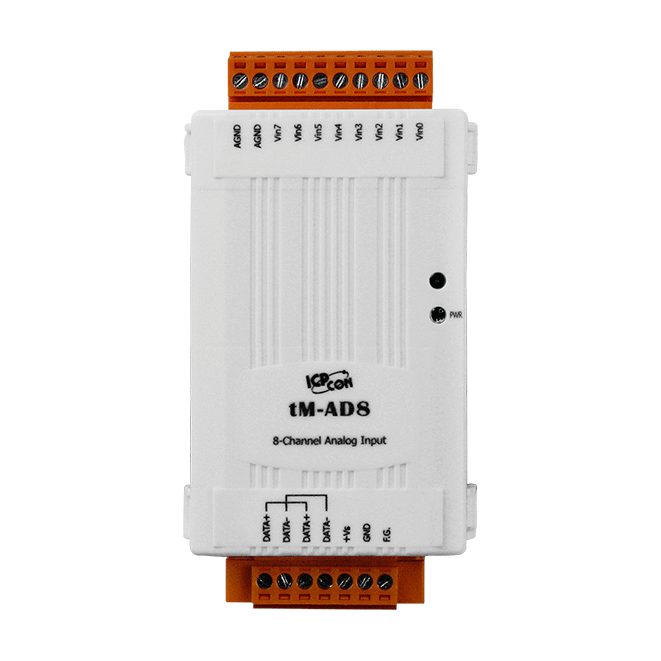

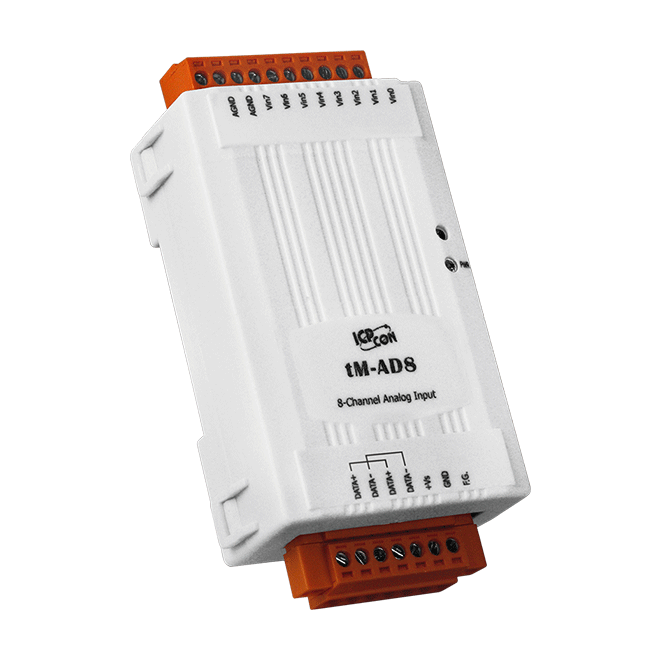

tM-AD8
8 通道隔離類比輸入模組
特色
- 8 個單端輸入通道
- 電壓輸入
- 可調節的採樣率
- 內建雙看門狗機制
介紹
tM-AD8 是一個類比輸入模組，包括 8 個單端類比輸入通道，並為所有類比輸入提供可編程輸入範圍 (0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V)。它提供 120 VDC 的過電壓保護。tM-AD8 的採樣率是可調的，可以在快速或一般模式下使用，它還提供 4 KV ESD 保護以及 2500 Vrms 模組內部隔離。
應用
- 工業自動化
- 工業機械
- 樓宇自動化
- 食品和飲料系統
- 半導體製造
- 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 (單端) |
| 類型 | 電壓 |
| 範圍 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V |
| 解析度 | 一般模式: 14-bit 快速模式: 12-bit |
| 精度 | 一般模式: ±0.1% 快速模式: ±0.5% |
| 採樣率 | 一般模式: 10 Hz 快速模式: 200 Hz |
| 輸入阻抗 | 10 MΩ |
| 過電壓保護 | 120 VDC |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| 通訊協定 | DCON, Modbus RTU, Modbus ASCII |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 0.7 W Max. |
| 端子供電 | 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
