關於 WISE



WISE I/O模組為泓格科技所開發；具備自主邏輯控制與遠端監控通知等多項功能的PAC控制器。在此系統下，使用者不再困擾於控制器中邏輯程式的撰寫，僅需透過WISE所提供的人機畫面及滑鼠點選動作，即可完成控制器上工作邏輯的規劃，過程簡單且快速，可大幅降低使用者在系統開發上的資源花費。

系統架構



操作者可使用網頁瀏覽器透過Ethernet網路，連接至WISE的網頁伺服器，即可進行控制器工作邏輯的編輯及下載。WISE內包含一個IF-THEN-ELSE邏輯規則執行引擎(Rule Engine)，用以檢查邏輯規則是否成立，並執行相對應的動作，例如：判斷WISE控制器所連接的感測器訊號，設定I/O通道(channel)輸出值、發送Email等。另外，使用者亦可透過Modbus TCP/RTU Protocol，即時監控WISE控制器上的I/O或系統資訊。



WISE-580x除承襲原有WISE系列控制器的優點外，在I/O功能支援上，可與泓格科技的XW-Board及I-7000 I/O模組連接，並支援Modbus RTU/TCP Slave模組的連接，以提供使用者更多樣且周全的I/O模組選擇。而搭配MicroSD card的資料記錄(Data Logger)功能，可即時記錄控制器端的I/O數據，並定時將資料檔案(Data File)以FTP或Email方式傳送與系統管理者處理及分析。WISE-5801 / WISE-5801-MTCP除了上述功能外，更具備了SMS命令接收功能與SMS警報發送功能。



WISE 特色


  • 獨立的IF-THEN-ELSE邏輯運作能力
內建IF-THEN-ELSE邏輯的規則執行引擎，提供邏輯規則(Rule)的設定。使用者完成規則編輯並將其下載至控制器後，控制器引擎即可依照規則的排列順序，依序進行迴圈式處理。

  • 無須撰寫程式即可完成控制器工作邏輯的編輯
提供友善的工作邏輯編輯頁面，使用者完全無須撰寫任何程式碼，只需於人機介面點選設定，即可完成工作邏輯的編輯。

  • 無須安裝軟體工具，使用瀏覽器即可操作
提供Web-based架構的人機介面操作，使用者可於任何電腦藉由瀏覽器連接至WISE控制器中的網頁，便能進行工作邏輯的編輯，無須安裝任何軟體工具。

  • 可搭配多種不同功能的I/O模組
WISE-580x可搭配泓格科技所開發的XW-Board及I-7000 I/O模組，另外WISE更可連接符合Modbus RTU/TCP Slave Protocol的設備以進行I/O監控。透過與Modbus RTU/TCP Slave設備的整合，提供開發者在建置堅控系統時更大的擴充性及彈性，以滿足應用案場多樣化的需求。

  • 可搭配多種不同I/O功能的硬體
WISE-71xx / WISE-72xx / WISE-75xx / WISE-790x備有多款不同I/O功能及各種組合配置的模組可供選擇，使用者可依其需求選擇最適合的產品。模組型號與功能說明如下表所示：

型號 功能
WISE-71xx / WISE-72xx / WISE-75xx Analog Input Modules
Multi Function I/O
Digital I/O
Relay Output & Digital Input
WISE-790x I/O Expansion Boards (X-Board)

  • 資料記錄(Data Logger)功能
WISE-580x搭配MicroSD card，可透過週期性(Period)或事件驅動(Event Trigger)方式，進行I/O模組通道資料的儲存，而資料記錄檔案可透過FTP或Email方式自動回傳至管理中心，或由使用者透過FTP或網頁主動下載，以方便系統管理者進行處理及分析。

  • 提供Timer和Schedule兩種定時功能
WISE具有Timer和Schedule兩項定時功能，可用以編輯需搭配日期排程的工作邏輯，或設定定時延遲的工作邏輯等功能。另外可搭配SNTP時間伺服器的網路自動校時功能，更能確保WISE控制器的時間準確性。

WISE-580x / WISE-79xx / WISE-75xx 具有Timer和Schedule兩項功能
WISE-71xx / WISE-72xx 僅具有Timer功能

  • 提供Email遠端訊息通知及CGI指令發送功能
具有Email遠端訊息通知及CGI指令發送功能，使用者可將此動作編入工作邏輯當中，即可於預定事件發生時發送Email訊息與相關人員或發送CGI指令與相關設備互動。

  • Recipe群組動作功能
透過Recipe功能，IF-THEN-ELSE邏輯所對應的動作(Action)，不再只是單一動作，使用者可針對應用系統的需求，編輯內含多個動作的Recipe群組。當判斷條件滿足後，群組內的動作循序執行，可提供使用者在架構應用系統時更大的便利性。

  • 即時監控WISE控制器的各項資訊
WISE支援Modbus TCP/RTU Protocol (僅WISE-5800 / WISE-5801具有Modbus RTU Slave功能)，使用者可即時監控控制器上的各項系統或I/O通道資訊。此外，WISE的人機介面網頁亦提供簡易的即時監視頁面，使用者無須透過 SCADA 軟體即可得知重要的系統資訊。

  • 輯工作邏輯的權限保護
WISE的人機介面網頁設有密碼保護措施，在進入網頁時必須輸入管理者密碼方可進行邏輯設定。另外也提供了適用於手機觀看的通道監控頁面，根據登入使用者等級的不同，限制使用者能否線上變更通道數據。使用者可設定管理者與訪客的密碼，防止 WISE 控制器上的工作邏輯與通道數據受到竄改。

  • 主動式I/O資料傳送功能
WISE-580x除了支援Modbus TCP/RTU Slave功能，可供SCADA軟體或HMI設備來輪詢WISE上的I/O通道資料外，WISE-580x更提供主動式I/O資料傳送功能，讓控制器可透過傳送週期的設定，或是當I/O資料有變動時，將I/O通道資料主動回傳與控制中心，以解決控制中心在面對多個分站(控制器)時，輪詢時間過長的問題。但必須注意的是，控制中心的SCADA軟體或HMI設備必須具備Mosbus TCP Slave功能，WISE-580x方能將I/O資料主動寫回。

請注意：SCADA軟體或HMI設備必須具備Modbus TCP Slave功能才能接收WISE-580x所發送的 I/O通道資料。

  • 提供SMS命令接收功能與警報通知功能
WISE-5801(-MTCP)具備SMS命令接收功能與警報發送功能，使用者可將SMS警報發送動作編入工作邏輯當中，即可於預定事件發生時傳遞即時訊息與相關人員。另外，WISE-5801也可接收特定手機傳送的簡訊命令，具備即時通道數據查詢、通道數據修改及簡訊驅動邏輯執行的功能。

  • MQTT功能
WISE-75xx支援non-SSL MQTT協議，可將I/O資料發佈(Publish)至設定的MQTT Broker上，並自動訂閱(Subscribe)DO/AO通道對應的Topic，可經由MQTT訊息進行輸出控制。

  • 完整的P2P互動功能
WISE-71xx / WISE-72xx / WISE-79xx / WISE-75xx提供了進階的 Peer-to-Peer (P2P)功能，透過它，網路環境中的WISE控制器都可直接與其他WISE控制器進行資訊(I/O channel value、DI/DO Counter及Internal Register)的傳遞與互動，使用者可將此功能做為條件或動作編入本機端的WISE控制器工作邏輯中，即可取得或設定遠端WISE控制器上的資訊或動作。
WISE-580x 系列
更多硬體及軟體規格，可以查看WISE比較表
型號 I/O 模組支援 SMS
本機端 遠端
RS-485 乙太網路
WISE-5800

 XW-board I-7000模組
或
Modbus RTU模組		 - -
WISE-5801

 Yes
WISE-5800-MTCP

 - Modbus TCP模組 -
WISE-5801-MTCP

 Yes

WISE-71xx / WISE-72xx / WISE-75xx / WISE-790x 系列
更多硬體及軟體規格，可以查看WISE比較表
型號 DI通道 DO通道 AI通道 AO通道
Ch. 類型 Ch. 類型 Ch. 類型 Ch. 類型
WISE-7102

 6 Wet (Sink,Source) 3 Open Collector (Sink) 3 ±150mV, ±500mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA		 - -
WISE-7105

 - - 4 Open Collector (Sink) 8 Thermistor - -
WISE-7115

 - - - - 7 RTD: Pt100, Pt1000, Ni120, Cu100, Cu1000 - -
WISE-7117

 - - 4 Open Collector (Sink) 8 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA		 - -
WISE-7118Z/S

 - - 6 Open Collector (Sink) 10 ±15mV, ±50mV, ±100mV, ±500mV,
±1V, ±2.5V,
±20mA, 0~20mA, 4~20mA
Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 - -
WISE-7118Z/S2

WISE-7126

 2 Dry (Source), Wet (Sink,Source) 2 Open Collector 6 ±500 mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA		 2 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
WISE-7142

 - - 16 Open Collector (Sink) - - - -
WISE-7144

 8 Wet (Sink,Source) 8 Open Collector (Sink) - - - -
WISE-7150

 12 Wet (Sink,Source) 6 Open Collector (Sink) - - - -
WISE-7151

 16 Wet (Sink,Source) - - - - - -
WISE-7152

 8 Wet (Sink,Source) 8 Open Collector (Source) - - - -
WISE-7153

 16 Dry (Source) - - - - - -
WISE-7160

 6 Wet (Sink,Source) 6 Power Relay Form A (SPST N.O.) - - - -
WISE-7167

 - - 8 Power Relay Form A (SPST N.O.) - - - -
WISE-7255

 8 Dry (Source), Wet (Sink,Source) 8 Open Collectors (Source) - - - -
WISE-7504M

 4 Dry (Source),
Wet (Sink)		 - - 4 ±500mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA		 4 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
WISE-7517M-10

 - - - - 10/20 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA		 - -
WISE-7519ZM/S

 - - 3 Open Collector (Sink) 8 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA
Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 - -
WISE-7519ZM/S2

WISE-7526M

 2 Dry (Source), Wet (Sink,Source) 2 Open Collector 6 ±500 mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA		 2 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
WISE-7555M

 8 Dry (Source), Wet (Sink,Source) 8 Open Collector (Source) - - - -
WISE-7560M

 6 Wet (Sink,Source) 6 Power Relay Form A (SPST N.O.) - - - -
WISE-7901

 Support ICP DAS X-Board
DIO function : X107,X109,X110,X111
Multi function : X202,X203,X303,X304,X305,X308,X310,X324
WISE-7901D



產品分類名稱 專家級
邊緣運算控制器		 邊緣運算控制器 智能型I/O模組
控制器/模組名稱 WISE-284x WISE-52xx WISE-224x WISE-580x WISE-71xx
WISE-72xx		 WISE-75xx

硬體規格
CPU Quad-core
ARM CPU,
1.6 GHz/Core		 32bits
(1GHz)		 32bits
(1GHz)		 16bits
(80MHz)		 16bits
(80MHz)		 32bits
(400MHz)
乙太網路介面 10/100/1000
Base-TX × 2		 10/100/1000
Base-TX × 1		 10/100/1000
Base-TX × 2		 10/100
Base-TX × 1		 10/100
Base-TX × 1		 10/100
Base-TX × 2
Ethernet Switch
for Daisy-Chain
MicroSD介面 Yes
(最多支援2TB)		 Yes
(最多支援32GB)		 Yes
(最多支援32GB)		 Yes
(最多支援32GB)		 - -
I/O模組
支援能力		 本機端 XV-board XV-board XV-board XW-board Built-in I/O Built-in I/O
遠端 DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)		 DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)		 DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)		 WISE-580x
I-7000模組
or
Modbus RTU模組

WISE-580x-MTCP
Modbus TCP模組		 - -
網路
攝影機		 iCAM模組
(最多12台)		 iCAM模組
(最多4台)		 iCAM模組
(最多4台)		 - - -
軟體規格：基本功能
網頁操作介面 Yes
(支援HTTPS)		 Yes Yes Yes Yes Yes
SNTP時間同步機制 Yes Yes Yes Yes - Yes
VPN Yes - - - - -
DDNS Yes Yes Yes - - -
I/O 通道數值
讀取與設定		 Yes Yes Yes Yes Yes Yes
觸發網路攝影機
快照及錄影		 Yes Yes Yes - - -
IF-THEN-ELSE
邏輯規則		 Yes
(無限制)		 Yes
(無限制)		 Yes
(無限制)		 Yes
(36個)		 Yes
(36個)		 Yes
(72個)
巨集
(Recipe)		 Yes
(無限制)		 Yes
(無限制)		 Yes
(無限制)		 Yes
(12個)		 Yes
(12個)		 Yes
(24個)
資料記錄器
(Data Logger)		 Yes
(支援多個)		 Yes
(支援多個)		 Yes
(支援多個)		 Yes
(1個)		 - -
計時器
(Timer)		 Yes
(無限制)		 Yes
(無限制)		 Yes
(無限制)		 Yes
(12個)		 Yes
(12個)		 Yes
(24個)
排程
(Schedule)		 Yes
(更強大的功能)		 Yes
(更強大的功能)		 Yes
(更強大的功能)		 Yes
(12個)		 - Yes
(24個)
內部暫存器
(Internal
Register)		 數量 100個 100個 100個 48個 48個 48個
斷電保持 Yes Yes Yes - - -
數學
運算式		 Yes Yes Yes - - -
字串處理 Yes - - - - -
Ping Yes Yes Yes - - -
進階P2P - - - - Yes
(8個)		 Yes
(8個)
軟體規格：與SCADA/IT/IoT系統互動
與SCADA軟體連接 Yes
(Modbus TCP)
(Modbus RTU)		 Yes
(Modbus TCP)
(Modbus RTU)		 Yes
(Modbus TCP)
(Modbus RTU)		 Yes
(Modbus TCP)
(Modbus RTU)		 Yes
(Modbus TCP)		 Yes
(Modbus TCP)
主動式I/O資料傳送 Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)		 Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)		 Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)		 Yes
(Modbus TCP Master)		 - Yes
(MQTT Publish)
無線
資料
傳輸		 3G - Yes
WISE-523xM-3GWA		 - - - -
4G - Yes
WISE-523xM-4GE
WISE-523xM-4GC		 - - - -
SMS簡訊 - Yes
WISE-523xM-3GWA
WISE-523xM-4GE
WISE-523xM-4GC		 - Yes
WISE-5801
WISE-5801-MTCP		 - -
Email發送 Yes
(支援SSL/TLS)		 Yes
(支援SSL/TLS)		 Yes
(支援SSL/TLS)		 Yes
(無加密)		 Yes
(無加密)		 Yes
(無加密)
LINE Notify 發送  Yes Yes Yes - - -
微信發送  Yes Yes
WISE-5236 Series		 Yes
WISE-2246M		 - - -
CGI
命令		 發送 Yes
(更強大的功能)		 Yes
(更強大的功能)		 Yes
(更強大的功能)		 Yes Yes Yes
接收 Yes Yes Yes - - -
FTP Client Yes
(支援SFTP/FTPS)		 Yes Yes Yes - -
Server Yes
(支援TLS加密)		 Yes Yes - - -
SNMP Yes
(支援v2c/v3)		 Yes
(支援v1/v2c)		 Yes
(支援v1/v2c)		 - - -
MQTT Client Yes
(支援SSL/TLS)		 Yes
(支援SSL/TLS)		 Yes
(支援SSL/TLS)		 - - Yes
(無加密)
支援IoTstar Yes Yes Yes - - -
雲端平台連接 Yes
(Amazon Web Services)
(Microsoft Azure)
(IBM Bluemix)		 Yes
(Microsoft Azure)
(IBM Bluemix)		 Yes
(Microsoft Azure)
(IBM Bluemix)		 - - -

WISE-580x 系列 I/O 模組支援規格

I/O模組支援種類及規範 WISE-580x WISE-580x-MTCP
本機端I/O模組連接(XW-Board 介面) Yes Yes
遠端I/O模組連接(RS-485介面) I-7000模組(最多 16 顆) 或
Modbus RTU Slave模組(最多 10 顆)		 No
遠端I/O模組連接(Ethernet介面) No Modbus TCP Slave模組(最多 7 顆)

WISE-580x 系列 I/O 模組支援列表

※ 模組名稱標示為灰色者，表示該模組已經停產。

searchSearch
控制器：
I/O種類：
功能：





  • WISE-5800 / WISE-5801

I/O種類 功能 擴充模組



  • WISE-5800-MTCP / WISE-5801-MTCP

I/O種類 功能 擴充模組

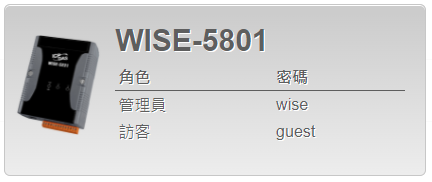

WISE-580x 系列線上試用

  • 以下提供WISE-5801線上試用。
  • 此模組僅提供介面試用體驗，不允許寫入設定。
  • 登入角色分為管理員及訪客，分別使用不同密碼登入。

(點擊上方圖片進入線上試用網站)
