WISE-7519ZM/S2

智能型MQTT I/O模組，具有2-Port乙太網路交換器、10個類比輸入通道、3個數位輸出通道

特色

無須安裝工具，透過瀏覽器即可進行系統操作使用
無須撰寫程式，透過瀏覽器即可編輯控制器工作邏輯
內建IF-THEN-ELSE邏輯引擎，提供完整的邏輯運作能力
內建I/O通道(10組universal AI通道及3組DO通道)
支援IO通道監控、計時器(Timer)、排程(Schedule)等指令
支援non-SSL Email發送及CGI命令發送等指令
透過Modbus/TCP協定與SCADA軟體進行無縫整合
透過MQTT協定與IT及物聯網(IoT)系統進行無縫整合
IEEE 802.3af標準Power over Ethernet(PoE)
內建雙乙太網口(Two-port Ethernet switch)，提供Daisy-Chain方式連接

介紹

WISE(Web Inside, Smart Engine)為泓格科技所開發；具備自主邏輯控制與遠端監控通知等多項功能的智慧型控制器。在此系統下，使用者不再困擾於控制器中邏輯程式的撰寫，而僅需透過WISE所提供的網頁人機介面及滑鼠點選動作，即可完成控制器上工作邏輯的規劃，過程簡單且快速，其可大幅降低使用者在系統開發上的資源花費。

WISE-7519ZM/2S遵照IEEE 802.3af標準(classification, Class 1)中的Power over Ethernet(PoE)規範，可在PoE網路環境下透過網路線(Category 5)傳送電力。此功能提供了更大的靈活性及效率以簡化系統設計、節省空間並減少電線及電源插座的需求。此外，WISE-7519ZM/2S內建雙乙太網口(Two-port Ethernet switch)，不需透過交換機(Switch)即可直接進行最多10個模組的串接。讓現場佈線更加方便。

WISE-7519ZM/2S提供10組universal AI通道及3組DO通道。透過內建的IF-THEN-ELSE邏輯規則執行引擎，WISE-7519ZM/2S可提供I/O通道監控、計時器/排程時序控制、E-mail/CGI命令發送等功能，可運用於自動化監控應用中。此外，WISE-7519ZM/2S同時支援Modbus TCP及MQTT通訊協定，可與SCADA、IoT系統進行無縫整合。

應用

自動化建築、自動化工廠、自動化機械、遠端維護、遠端診斷及測試設備等。

更多詳細應用案例，可以查看這裡。

訂購資訊

產品系列	說明	數量	詢價

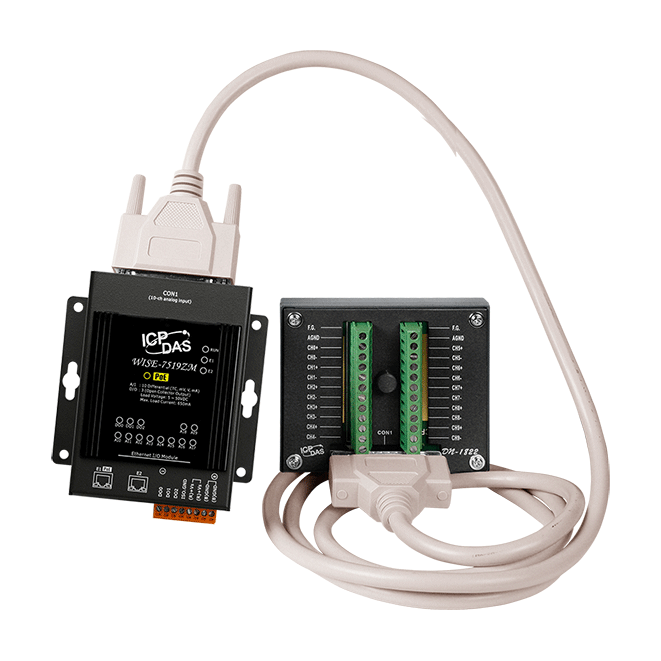

產品系列 WISE-7519ZM/S2 CR	說明智能型MQTT I/O模組，具有2-Port乙太網路交換器、10個類比輸入通道、3個數位輸出通道及PoE (RoHS) 包含DB-1822端子板及1.8公尺線材

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
通訊協定	• Modbus TCP • CGI命令(發送) • MQTT Client(non-SSL) • 主動式I/O資料傳送(MQTT Publish)
功能	• 網頁設定介面 • IF-THEN-ELSE邏輯控制(支援72條規則) • I/O通道數值讀取與設定 • 計時器(Timer)功能(支援24組) • 排程(Schedule)功能(支援24組) • 內部暫存器(Internal Register)功能(支援48組) • 巨集(Recipe)功能(支援24組) • 進階P2P(支援8組) • Email發送功能(non-SSL) • SNTP時間同步機制

CPU 模組
CPU	32-bit CPU (400 MHz)

隔離
內部隔離	2500 VDC

EMS 防護
EFT (IEC 61000-4-4)	±2 kV for Power Line
ESD (IEC 61000-4-2)	±4 kV Contact for each terminal and ±8 kV Air for random point
Surge (IEC 61000-4-5)	±2 kV for Power Line

LED 燈
狀態	1 x PoE電源 1 x 系統運作 1 x 乙太網路Link/Act 13 x I/O通道狀態

類比輸入
通道數	10 (Differential)
類型	±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable) Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710)
穩定且一致性溫度輸出	有
解析度	16-bit
精度	±0.1% of FSR or better
採樣率	10 Samples/Second (Total)
輸入阻抗	> 300 kΩ
共模抑制	86 dB Min.
常模抑制	100 dB
過電壓保護	240 Vrms
個別通道設定	有
通道間隔離	有, ±400 VDC
斷線檢知	有
零點漂移	±0.5 μV/°C
跨度漂移	±25 ppm/°C

數位輸出
通道數	3
類型	Isolated Open Collector
Sink/Source (NPN/PNP)	Sink
負載電壓	+5 VDC ~ +50 VDC
負載電流	650 mA/Channel
過電壓保護	60 VDC
過載保護	1.4 A
短路保護	有
