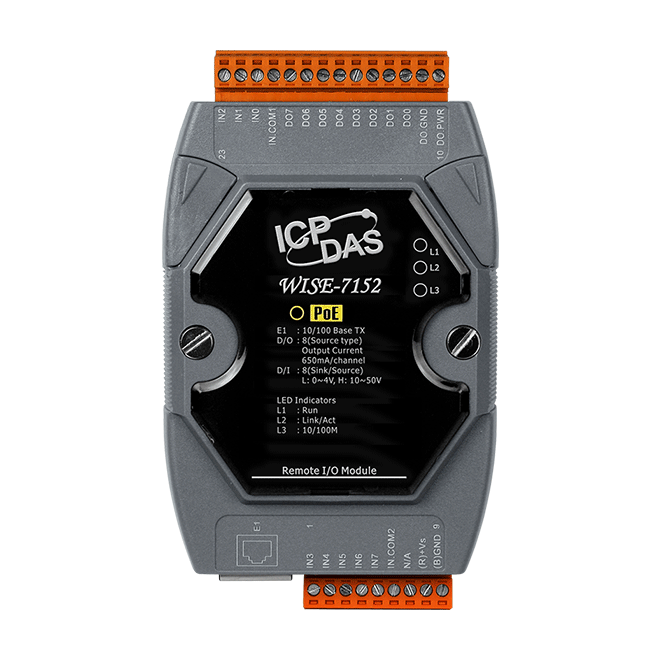

WISE-7152

智能型I/O模組，具有8個數位輸入通道、8個數位輸出通道

特色

無須安裝工具，透過瀏覽器即可進行系統操作使用
無須撰寫程式，透過瀏覽器即可編輯控制器工作邏輯
內建IF-THEN-ELSE邏輯引擎，提供完整的邏輯運作能力
內建I/O通道(8組DI通道、8組DO通道)
支援IO通道監控、計時器(Timer)等指令
支援non-SSL Email發送及CGI命令發送等指令
透過Modbus/TCP協定與SCADA軟體進行無縫整合
IEEE 802.3af標準Power over Ethernet(PoE)

介紹

WISE(Web Inside, Smart Engine)為泓格科技所開發；具備自主邏輯控制與遠端監控通知等多項功能的智慧型控制器。在此系統下，使用者不再困擾於控制器中邏輯程式的撰寫，而僅需透過WISE所提供的人機畫面及滑鼠點選動作，即可完成控制器上工作邏輯的規劃，過程簡單且快速，其可大幅降低使用者在系統開發上的資源花費。

WISE-7152遵照IEEE 802.3af標準(classification, Class 1)中的Power over Ethernet(PoE)規範，因此可在PoE網路環境下透過網路線(Category 5)傳送電力。此功能提供了更大的靈活性及更高的效率，因此簡化了系統設計、節省空間並減少電線及電源插座的需求。而在非PoE的網路環境底下，WISE-7152仍可透過電源轉換器或電池等輔助電源來接收電力。

WISE-7152支援Modbus/TCP協定，可與SCADA軟體進行無縫整合。此控制器的特點是8組DO(isolated open collector)頻道及8組DI(isolated wet contact)頻道。每組DO頻道提供650mA電流以驅動+10~40V直流電壓，而每組DI及DO頻道皆提供了計數器的功能。

應用

自動化建築、自動化工廠、自動化機械、遠端維護、遠端診斷及測試設備等。

更多詳細應用案例，可以查看這裡。

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 WISE-7152 CR	說明智能型I/O模組，具有8個數位輸入通道、8個數位輸出通道及PoE (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
通訊協定	• Modbus TCP • CGI命令(發送)
功能	• 網頁設定介面 • IF-THEN-ELSE邏輯控制(支援36條規則) • I/O通道數值讀取與設定 • 計時器(Timer)功能(支援12組) • 內部暫存器(Internal Register)功能(支援48組) • 巨集(Recipe)功能(支援12組) • 進階P2P(支援8組) • Email發送功能(non-SSL)

CPU 模組
CPU	16-bit CPU (80 MHz)

隔離
內部隔離	2500 VDC

EMS 防護
EFT (IEC 61000-4-4)	±4 kV for Power Line
ESD (IEC 61000-4-2)	±4 kV Contact for each terminal and ±8 kV Air for random point
Surge (IEC 61000-4-5)	±0.5 kV for Power Line

LED 燈
狀態	1 x PoE電源 1 x 系統運作 1 x 乙太網路Link/Act 1 x 乙太網路10/100M Speed

數位輸入/計數器
通道數	8
類型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source
ON 電壓準位	+10 VDC ~ +50 VDC
OFF 電壓準位	+4 VDC Max.
最大計數值	16-bit (65535)
頻率	50 Hz
最小脈波寬度	10 ms
輸入阻抗	10 kΩ
過電壓保護	+70 VDC

數位輸出
通道數	8
類型	Isolated Open Collector
Sink/Source (NPN/PNP)	Source
負載電壓	+10 VDC ~ +40 VDC
負載電流	650 mA/Channel at 25 °C
過電壓保護	47 VDC
短路保護	有
