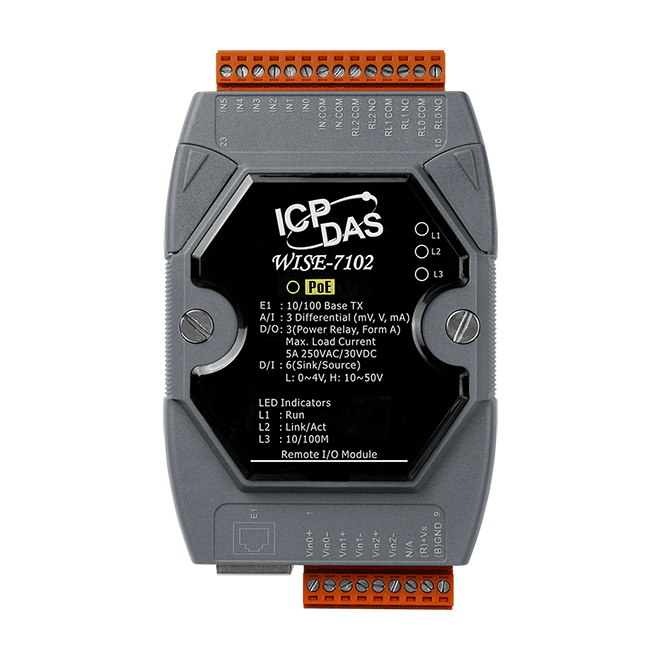

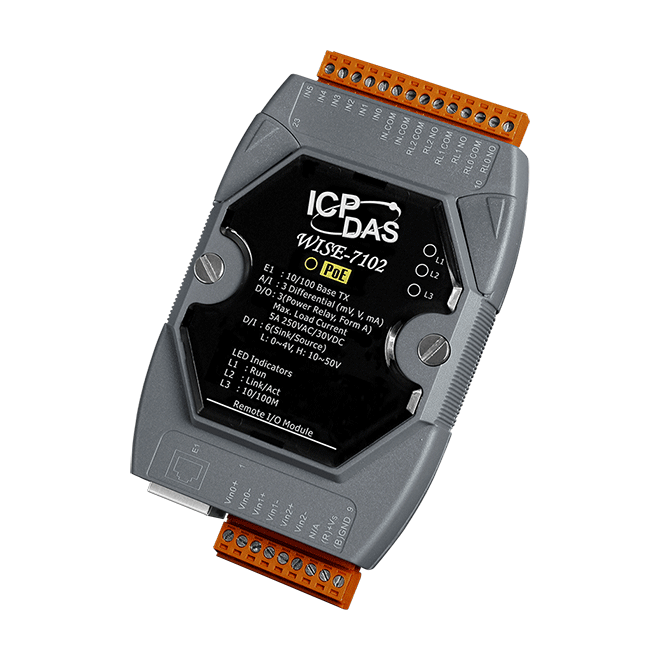

WISE-7102
介紹
WISE(Web Inside, Smart Engine)為泓格科技所開發;具備自主邏輯控制與遠端監控通知等多項功能的智慧型控制器。在此系統下,使用者不再困擾於控制器中邏輯程式的撰寫,而僅需透過WISE所提供的人機畫面及滑鼠點選動作,即可完成控制器上工作邏輯的規劃,過程簡單且快速,其可大幅降低使用者在系統開發上的資源花費。
WISE-7102遵照IEEE 802.3af標準(classification, Class 1)中的Power over Ethernet(PoE)規範,因此可在PoE網路環境下透過網路線(Category 5)傳送電力。此功能提供了更大的靈活性及更高的效率,因此簡化了系統設計、節省空間並減少電線及電源插座的需求。而在非PoE的網路環境底下,WISE-7102仍可透過電源轉換器或電池等輔助電源來接收電力。
WISE-7102支援Modbus/TCP協定,可與SCADA軟體進行無縫整合。此控制器的特點是3組AI、6組DI及3組DO頻道。每組AI頻道皆可獨自設定不同的數值範圍,且擁有240Vrms過電壓保護,並可透過跳針切換電壓或電流輸入。
WISE-7102遵照IEEE 802.3af標準(classification, Class 1)中的Power over Ethernet(PoE)規範,因此可在PoE網路環境下透過網路線(Category 5)傳送電力。此功能提供了更大的靈活性及更高的效率,因此簡化了系統設計、節省空間並減少電線及電源插座的需求。而在非PoE的網路環境底下,WISE-7102仍可透過電源轉換器或電池等輔助電源來接收電力。
WISE-7102支援Modbus/TCP協定,可與SCADA軟體進行無縫整合。此控制器的特點是3組AI、6組DI及3組DO頻道。每組AI頻道皆可獨自設定不同的數值範圍,且擁有240Vrms過電壓保護,並可透過跳針切換電壓或電流輸入。

應用
相似產品
軟體 | |
---|---|
通訊協定 | • Modbus TCP • CGI命令(發送) |
功能 | • 網頁設定介面 • IF-THEN-ELSE邏輯控制(支援36條規則) • I/O通道數值讀取與設定 • 計時器(Timer)功能(支援12組) • 內部暫存器(Internal Register)功能(支援48組) • 巨集(Recipe)功能(支援12組) • 進階P2P(支援8組) • Email發送功能(non-SSL) |
CPU 模組 | |
---|---|
CPU | 16-bit CPU (80 MHz) |
隔離 | |
---|---|
內部隔離 | 2500 VDC |
EMS 防護 | |
---|---|
EFT (IEC 61000-4-4) | ±4 kV for Power Line |
ESD (IEC 61000-4-2) | ±4 kV Contact for each terminal and ±8 kV Air for random point |
Surge (IEC 61000-4-5) | ±0.5 kV for Power Line |
LED 燈 | |
---|---|
狀態 | 1 x PoE電源 1 x 系統運作 1 x 乙太網路Link/Act 1 x 乙太網路10/100M Speed |
類比輸入 | |
---|---|
通道數 | 3 (Differential) |
類型 | ±150mv, ±500mv, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable) |
解析度 | 16-bit |
精度 | ±0.1% |
採樣率 | 10 Sample/Sec. (Total) |
輸入阻抗 | Voltage: 2 MΩ Current: 125 Ω |
共模抑制 | 86 dB Min. |
常模抑制 | 100 dB |
過電壓保護 | 240 Vrms |
過電流保護 | 有, 50 mA max. at 110 VDC/VAC max. |
個別通道設定 | 有 |
斷線檢知 | 有, for 4 ~ 20 mA only |
零點漂移 | ±20 μV/°C |
跨度漂移 | ±25 ppm/°C |
數位輸入/計數器 | |
---|---|
通道數 | 6 |
類型 | Wet Contact |
Sink/Source (NPN/PNP) | Sink/Source |
ON 電壓準位 | +10 VDC ~ +50 VDC |
OFF 電壓準位 | +4 VDC Max. |
最大計數值 | 16-bit (65535) |
頻率 | 50 Hz |
最小脈波寬度 | 10 ms |
輸入阻抗 | 10 KΩ, 0.5W |
過電壓保護 | +70 VDC |
繼電器輸出 | |
---|---|
通道數 | 3 |
類型 | Power Relay, Form A (SPST N.O.) |
觸點規格 | Operating Voltage Range: 250 VAC/30 VDC Max Load Current: 5.0A/channel at 25°C Intra-module Isolation, Field to Logic: 3750 VDC |
作動時間 | 6 ms (Typical) |
釋放時間 | 3 ms (Typical) |
電氣耐久性 | VDE: 5 A @ 250 VAC 30,000 ops. (10 ops./minute) at 75°C 5 A @ 30 VDC 70,000 ops. (10 ops./minute) at 75°C UL: 5 A @ 250 VAC/30 VDC 6,000 ops. 3 A @ 250 VAC/30 VDC 100,000 ops. |
機械耐久性 | 20,000,000 ops. at no load (300 ops./minute) |
乙太網路 | |
---|---|
Ports | RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X |
PoE | 有 |
電源 | |
---|---|
反極性保護 | 有 |
輸入範圍 | 12 ~ 48 VDC |
功耗 | 3.4 W |
PoE 供電 | 有, IEEE 802.3af, Class 1 |
端子供電 | 有, 12 ~ 48 VDC |
機構 | |
---|---|
尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
安裝 | 標準導軌安裝(DIN-Rail Mounting)/壁掛安裝(Wall Mounting) |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -30 ~ +80 °C |
濕度 | 10 ~ 90% RH, 無凝露 |
