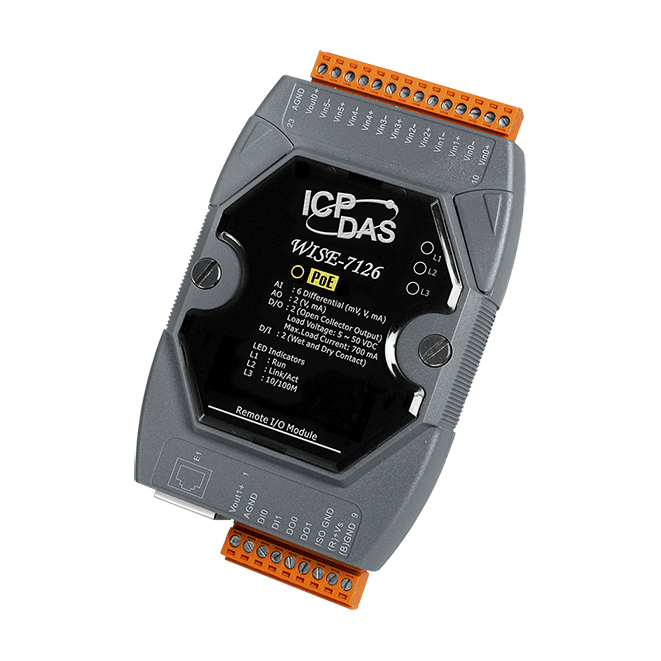

WISE-7126

智能型I/O模組，具有6個類比輸入通道、2個類比輸出通道、2個數位輸入通道、2個數位輸出通道

特色

無須安裝工具，透過瀏覽器即可進行系統操作使用
無須撰寫程式，透過瀏覽器即可編輯控制器工作邏輯
內建IF-THEN-ELSE邏輯引擎，提供完整的邏輯運作能力
內建I/O通道(6組AI通道、2組AO通道、2組DI通道、2組DO通道)
支援IO通道監控、計時器(Timer)等指令
支援non-SSL Email發送及CGI命令發送等指令
透過Modbus/TCP協定與SCADA軟體進行無縫整合
IEEE 802.3af標準Power over Ethernet(PoE)

介紹

WISE(Web Inside, Smart Engine)為泓格科技所開發；具備自主邏輯控制與遠端監控通知等多項功能的智慧型控制器。在此系統下，使用者不再困擾於控制器中邏輯程式的撰寫，而僅需透過WISE所提供的人機畫面及滑鼠點選動作，即可完成控制器上工作邏輯的規劃，過程簡單且快速，其可大幅降低使用者在系統開發上的資源花費。

WISE-7126遵照IEEE 802.3af標準(classification, Class 1)中的Power over Ethernet(PoE)規範，因此可在PoE網路環境下透過網路線(Category 5)傳送電力。此功能提供了更大的靈活性及更高的效率，因此簡化了系統設計、節省空間並減少電線及電源插座的需求。而在非PoE的網路環境底下，WISE-7126仍可透過電源轉換器或電池等輔助電源來接收電力。

WISE-7126支援Modbus/TCP協定，可與SCADA軟體進行無縫整合。此控制器的特點是6組AI、2組AO、2組DI及2組DO頻道。每組AI頻道皆可獨自設定不同的數值範圍，且擁有240Vrms過電壓保護，並可透過跳針切換電壓或電流輸入。

應用

自動化建築、自動化工廠、自動化機械、遠端維護、遠端診斷及測試設備等。

更多詳細應用案例，可以查看這裡。

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 WISE-7126 CR	說明智能型I/O模組，具有6個類比輸入通道、2個類比輸出通道、2個數位輸入通道、2個數位輸出通道及PoE (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
通訊協定	• Modbus TCP • CGI命令(發送)
功能	• 網頁設定介面 • IF-THEN-ELSE邏輯控制(支援36條規則) • I/O通道數值讀取與設定 • 計時器(Timer)功能(支援12組) • 內部暫存器(Internal Register)功能(支援48組) • 巨集(Recipe)功能(支援12組) • 進階P2P(支援8組) • Email發送功能(non-SSL)

CPU 模組
CPU	16-bit CPU (80 MHz)

隔離
內部隔離	2500 VDC

EMS 防護
EFT (IEC 61000-4-4)	±4 kV for Power Line
ESD (IEC 61000-4-2)	±4 kV Contact for each terminal and ±8 kV Air for random point
Surge (IEC 61000-4-5)	±0.5 kV for Power Line

LED 燈
狀態	1 x PoE電源 1 x 系統運作 1 x 乙太網路Link/Act 1 x 乙太網路10/100M Speed

類比輸入
通道數	6 (Differential)
類型	±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable)
解析度	16-bit
精度	±0.1%
採樣率	10 Sample/Sec. (Total)
輸入阻抗	Voltage: 2 MΩ Current: 125 Ω
共模抑制	86 dB Min.
常模抑制	100 dB
共模電壓保護	±200 VDC
過電壓保護	240 Vrms
過電流保護	50 mA Max. at 110 VDC/VAC Max.
個別通道設定	有
通道間隔離	±400 VDC
斷線檢知	有, for 4 ~ 20 mA only
零點漂移	±20 μV/°C
跨度漂移	±25 ppm/°C

類比輸出
通道數	2
類型	0~5 VDC, ± 5 VDC, 0~10 VDC, ± 10 VDC 0~20 mA, 4~20 mA (Jumper Selectable)
解析度	12-bit
精度	±0.1% of FSR
斷線檢知	有, for 4 ~ 20 mA only
電壓輸出推力	20 mA @ 10 V
電流負載阻值	500 Ω

數位輸入/計數器
通道數	2
類型	Dry + Wet Contact
Sink/Source (NPN/PNP)	Dry: Source Wet: Sink/Source
ON 電壓準位	Dry: Close to GND Wet: +1 VDC Max.
OFF 電壓準位	Dry: Open Wet: + 3.5 VDC ~ + 30 VDC
最大計數值	16-bit (65535)
頻率	50 Hz
最小脈波寬度	10 ms
有效距離	500M Max.
過電壓保護	+30 VDC

數位輸出
通道數	2
類型	Isolated Open Collector
Sink/Source (NPN/PNP)	Sink
負載電壓	+5 VDC ~ +50 VDC
負載電流	700 mA/Channel
過電壓保護	60 VDC
過載保護	1.4 A
短路保護	有
