LC/SC/DALI 系列 : 智能燈
泓格科技開發的的智能燈控產品皆為易於上手的模組，能夠快速地進行佈線、安裝與設置。LC 以及 SC 系列模 組支援 Modbus 與 DCON 通訊協議；DALI 系列則是 DALI 轉換器產品。使用者可以根據不同的需求，選擇直接 由數位輸入或 RS-485 通訊進行自動化控制。智能燈控系列產品主要應用於燈光群組開關、調光情境、電動窗 簾、溫濕空調、門戶安全等智能自動化控制系統，可搭配使用 Hub 集線模組短路保護功能與泓格的 TouchPAD 觸控裝置等模組， 設計出智能家居與樓宇自動化系統
特色
►支持Modbus RTU和DCON通訊協議
支援工業級標準 Modbus 通訊協議，以及易於整合第三方設備的 DCON 字串通訊協議。
►提供數位輸入和 RS-485 通訊兩種控制方式
提供兩種控制繼電器輸出的方式，一是由數位輸入端直接控制，二是經由 RS-485 通訊控制，兩種方式也可以同時使用。LC系列：照明控制模組
照明控制/調光器控制
LC-103H
是一款簡單易用的燈光控制模塊，無需特殊技能即可安裝和操作，無需軟件即可控制 DO 通道。 通過這種完美的解決方案，將傳統開關融入先進的自動化控制中，自動控制和傳統真正的開關可以共存。
LC-223H 調光模組具備兩段式調光控制功能 :
當感應器周圍亮度變暗、偵測範圍內無人時，控制燈具保持 10％亮度。 當偵測範圍內有人員進入，會自動控制燈具調光至預設亮度（可自行設定 20％〜 100％）。 當人員離開偵測範圍，在設定的亮燈時間過後， 控制燈具調光恢復至 10％亮度，並保持此亮度至環境變亮
LC-322H
是一個帶負載電流測量模塊的2路繼電器輸出迴路，它提供控制迴路電路上所有燈的總電流，並可以使用繼電器打開/關閉電流迴路。 在照明控制應用中，負載電流反饋的值可以幫助了解迴路上的設備是否工作正常，老化的設備是否需要更換新的設備，繼電器是否仍然粘著，以及 很快。
DALI 系列
DALI 閘道器

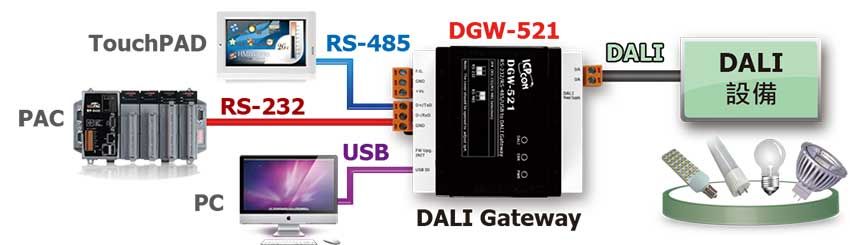

DGW-521
是 Modbus RTU/DCON 和 DALI（數字可尋址照明接口）協議之間的通信網關，通過提供三個支持 RS-232/RS-485 轉換的接口，允許主機 PC、PAC 或 TouchPAD 訪問 DALI 設備 /USB 到 DALI。 該模塊提供內置 DALI 電源，可通過開關啟用或禁用。 DALI是照明控制接口的國際標準，適用於覆蓋小面積的DALI照明系統。 DALI 信號電纜的最大長度不能超過 300 m。
|
|
||||||||||
|
燈控系列模組
|
||||||||||
| 型號 | 繼電器輸出 | 數位輸入 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 類型 | 最大負載電流 | 通道數 | 類型 | 開啟電壓 | 關閉電壓 | ||||
| LC-101H | 1 | 電力繼電器, Form C | NO: 16 A NC: 16 A |
1 | 90 ~ 240 VAC | 65 VAC | 56 VAC | |||
| LC-101H-E | 1 | 電力繼電器, Form C | NO: 16 A NC: 16 A |
1 | 90 ~ 240 VAC | 65 VAC | 56 VAC | |||
| LC-102H | 2 | 電力繼電器, Form C | NO: 16 A NC: 16 A |
2 | 90 ~ 240 VAC | 65 VAC | 56 VAC | |||
| LC-102H-E | 2 | 電力繼電器, Form C | NO: 16 A NC: 16 A |
2 | 90 ~ 240 VAC | 65 VAC | 56 VAC | |||
| LC-103H | 3 | 電力繼電器, Form A | 16 A | 1 | 90 ~ 240 VAC | 65 VAC | 56 VAC | |||
|
|
||||||||||||
|
燈控系列模組：負載電流反饋測量
|
||||||||||||
| 型號 | 繼電器輸出 具備負載電流反饋量測功能 | 類比輸入 | 數位輸入 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 類型 | 範圍 | 通道數 | 範圍 | 通道數 | 範圍 | ||||||
| LC-305 | – | – | – | 5 | AC Load Current Input: 0 ~ 5A | - | ||||||
LC-322H  |
2 | 電力繼電器 | Form A: 16A with AC Load Current Input: 0~5A | - | 2 | DI: 90 ~ 240 VAC | ||||||
|
|
|||||||||||||||||||||
|
燈控系列模組：類比調光器
|
|||||||||||||||||||||
| 型號 | 繼電器輸出 | 類比輸入 | 數位輸入 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 類型 | 最大負載 | 推薦工作電流 | 浪湧電流（最大） | 照明數量（最大） | 通道數 | 類型 | 解析度 | 通道數 | 類型 | 開啟/關閉電壓 | ||||||||||
| LC-223H | 1 | 電力繼電器, Form A | Max. 16A (Res.) | Max. 0.6A @ 250 VAC | Max. 125 A/600uS | Incandescent Lamp: 40W/ 220 VAC * 8 Sets | 1 | 0 to 20 mA, 4 to 24 mA, 0 to 10 V, 1 to 10 V |
12位元 | 1 | 90 to 240 VAC | ON:65/ OFF:58 VAC |
|||||||||
| 2 | 乾接點 | ON: Close to AGND | |||||||||||||||||||
| OFF: Open | |||||||||||||||||||||
