LC-101H
單迴路燈控模組具AC負載電流量測功能 (1 Relay output with 1 AC AI + 1 AC DI )
特色
- 可以透過RS-485通訊控制每一個燈控迴路的[亮/暗]
- 可以透過實體開關，對每個燈控迴控制[亮/暗]
- 通訊遠端控制與實體開關可以分開使用，也可以合併使用
- 燈控迴路輸出繼電器為 Form C，可以搭配實體開關設計雙切迴路
- 可以由 RS-485 通訊讀回燈控迴路上的電流值，判斷迴路上電燈是否故障，以及雙切迴路上的電燈為[ 亮 or 暗 ]
- 燈控迴路上電流值, 其範圍從 0 到 5 A
- 建議可連接燈具數量:
- 白熾燈：40 W/220 VAC * 6 顆
- LED（電子整流器）：40 W/ 220 VAC *8 組
介紹
LC-101H 和 LC-102H 是專為智能家居應用設計的燈控模組，前者為單迴路，後者為雙迴路，均具備交流負載電流測量功能。兩款模組不僅能有效控制燈控迴路，還能實時監測負載電流，提供使用者對燈具運行狀態的直觀了解。
由於燈控迴路中使用的燈具通常為電感性負載，開關切換時會產生強大瞬間電流（約工作電流的10至20倍），這可能會損壞模組內的繼電器。LC-101H 和 LC-102H 配備耐Inrush Current的大功率繼電器，能抵抗這種瞬間電流，延長使用壽命，減少維修需求。
當使用者開啟或關閉燈具時，模組透過量測負載電流，可以檢測到繼電器的開關狀態，確保燈控系統的正常運行，及時發現問題。此外，這些模組的燈控迴路繼電器採用 Form C 設計，支持實體開關的雙切迴路配置，為用戶提供更大的靈活性和便利性。此外，電流測量功能可幫助使用者監控負載電流，並檢查繼電器的開關狀態，確保負載在燈控迴路中正常工作，避免繼電器卡住。
LC系列照明控制模組易於使用，無需專業技能即可安裝和操作，也無需軟件亦可控制燈控通道。當需要藉由軟體控制時，可由Modbus RTU通信協議進行編程，另外Modbus RTU 通信位址可以由硬體設置。
由於燈控迴路中使用的燈具通常為電感性負載，開關切換時會產生強大瞬間電流（約工作電流的10至20倍），這可能會損壞模組內的繼電器。LC-101H 和 LC-102H 配備耐Inrush Current的大功率繼電器，能抵抗這種瞬間電流，延長使用壽命，減少維修需求。
當使用者開啟或關閉燈具時，模組透過量測負載電流，可以檢測到繼電器的開關狀態，確保燈控系統的正常運行，及時發現問題。此外，這些模組的燈控迴路繼電器採用 Form C 設計，支持實體開關的雙切迴路配置，為用戶提供更大的靈活性和便利性。此外，電流測量功能可幫助使用者監控負載電流，並檢查繼電器的開關狀態，確保負載在燈控迴路中正常工作，避免繼電器卡住。
LC系列照明控制模組易於使用，無需專業技能即可安裝和操作，也無需軟件亦可控制燈控通道。當需要藉由軟體控制時，可由Modbus RTU通信協議進行編程，另外Modbus RTU 通信位址可以由硬體設置。
LC-10xH 比較表 :
| LC-101H | LC-102H | LC-103H | |
|---|---|---|---|
| 數位輸入 | 1 | 2 | 1 |
| 繼電器輸出 | 1 | 2 | 3 |
| 觸點規格 | 30 A ( 電阻負載，建議工作電流為 1.0 A，使用 220 VAC ) |
16 A ( 電阻負載，建議工作電流為 1.5 A，使用 220 VAC ) |
|
| 應用規格 | (1) 白熾燈：40 W/ 220 VAC * 6 支 (2) LED (電子鎮流器):40 W/ 220 VAC *8個 |
(1) 白熾燈：40 W/ 220 VAC * 8 支 (2) LED (電子鎮流器):40 W/ 220 VAC *10個 |
|
| 負載電流回讀 | Yes. | No | |
| 交流電負載電流測量 | 0 ~ 5 A | No | |
| 功能 | 本地及遠端直接控制繼電器開關及遠端狀態監控 | ||

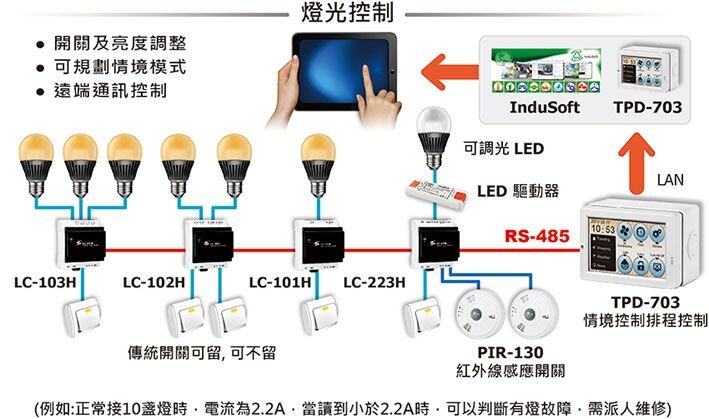

應用
相似產品
| 軟體 | |
|---|---|
| 功能 | Local and Remote Direct Control Relay ON/OFF and Remote Status Monitoring |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| Surge (IEC 61000-4-5) | ±2 kV for Power |
| LED 燈 | |
|---|---|
| 狀態 | 1 LED as Power Indicator |
| 數位輸入 | |
|---|---|
| 通道數 | 1 |
| 類型 | Wet Contact, 90 ~ 240 VAC |
| ON 電壓準位 | 65 VAC |
| OFF 電壓準位 | 56 VAC |
| 隔離 | 3000 VDC |
| 輸入阻抗 | 68 KΩ, 2W |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 |
| 類型 | Power Relay, Form C (SPDT N.O+N.C..) |
| 觸點規格 | 30 A @ 250 VAC |
| 交流電負載電流量測 | Yes, 0 ~ 5 A range with 3% of FSR Accuracy. |
| 作動時間 | 15 ms Max |
| 釋放時間 | 22 ms Max. |
| 電氣耐久性 | 100,000 ops. |
| 機械耐久性 | 10,000,000 ops |
| 上電值 | Yes |
| 安全值 | Yes |
| 應用規格 | (1).Incandescent Lamp: 40W/ 220VAC * 5 Sets (2).LED(Electronic ballast): 40W/ 220VAC *8 Sets |
| 乙太網路 | |
|---|---|
| Node 地址 | 32 to 63 for hardware configuration |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | Hardware Configuration: Fixed 9600 bps Software Configuration: 1200 to 115200 bps |
| Data 格式 | N,8,1/O,8,1/E,8,1/N,8,2 |
| 通訊協定 | Modbus RTU/DCON |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | 10 ~ 30 VDC |
| 功耗 | 1.9 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 mm x 95 mm x 57 mm |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +75°C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
