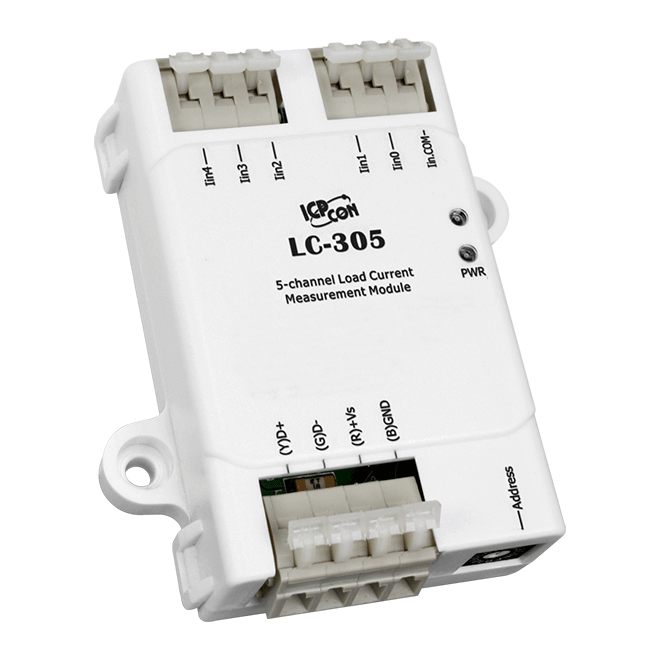

LC-305
5-channel AC Load Current Measurement Module
特色
- 5 通道交流負載電流測量
- 交流電流輸入範圍為 0 至 5 A
- 負載電流測量精度 3%
- 雙看門狗
- 支持 DCON 和 Modbus RTU 協議
- 外形小巧，易於螺釘安裝
介紹
LC-305 是一款 5 通道交流負載電流測量模塊。 LC-305 完全符合 RoHS 標準，具有 4 kV ESD 保護和 2000 VDC 模塊內隔離的資格。 需要時，與 LC-305 的通信可以基於 Modbus RTU 協議進行編程，另外一個好處是可以通過硬件配置設置不同的地址。 模塊可以測量每盞燈的負載電流，以驗證燈是正常還是故障； 檢查燈泡是否開始褪色並需要更換； 看看繼電器觸點上是否有積碳沉積，這可能會使繼電器變粘。
應用
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for power and communication |
| ESD (IEC 61000-4-2) | ±4 kV contact for each terminal |
| LED 燈 | |
|---|---|
| 狀態 | 1 LED as Power Indicator |
| AC 電流輸入 | |
|---|---|
| 通道數 | 5 |
| 接線 | Single ended |
| 精度 | 3% of FSR |
| 頻率 | 50/60 Hz |
| 電流 | 0 ~ 5 A |
| 最大負載電流 | 10 A/Module COM point Max. Single Load Current 5 A at 25°C |
| 資料更新率 | 1 Second |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| 通訊協定 | Modbus RTU or DCON |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | 10 ~ 30 VDC |
| 功耗 | 0.7 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 70 x 83 x 29 (W x L x H) |
| 安裝 | Screw Mounting/DIN Rail mount |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
