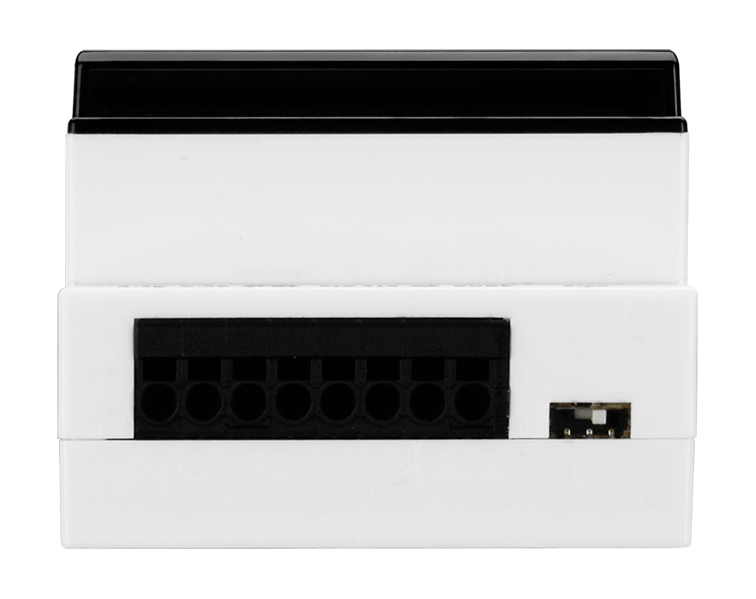

LC-223H
1-channel Dimmer Control Module
特色
- 用於調光控制的隔離模擬輸出（0 至 20 mA、0 至 10 V、1 至 10 V）
- 繼電器工作電流：16 A（電阻負載）
- 支持照明模組（最大）：
- 白熾燈：40W/ 220VAC * 8套
- LED（電子鎮流器）：40W/ 220VAC * 10套
- 提供功率繼電器輸出以打開/關閉調光鎮流器
- 用於調光控制的隔離模擬輸出（0 至 20 mA、0 至 10 V、1 至 10 V）
- 提供牆壁開關功能來控制調光鎮流器的亮度
- 提供幹接點觸發調光鎮流器的亮度
- 支持 Modbus RTU 和 DCON 協議
介紹

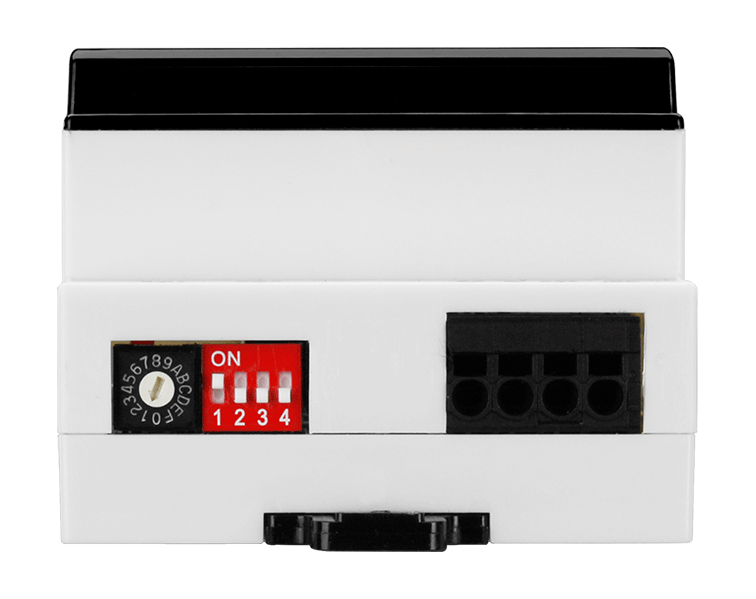

LC-223H 是一款易於使用的調光鎮流器控制模組，無需專業知識或技能即可輕鬆安裝和操作。 熒光燈的亮度可以通過數字輸入或主機控制器使用調光器進行控制。 數字輸入可用於直接控制光通量的光值從10%到100%的順序控制，無需遠程主機控制器。 還提供 4 kV ESD、2kV 浪湧保護和 2500 VDC 模組內隔離。 需要時，可根據 Modbus RTU/DCON 協議對與 LC-223H 的通信進行編程，另外還可以通過硬件配置設置不同的地址。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power |
| ESD (IEC 61000-4-2) | ±4 kV contact for each Terminal ±4 kV Air for Random Point |
| Surge (IEC 61000-4-5) | ±2 kV for Power |
| LED 燈 | |
|---|---|
| 狀態 | 1 LED as Power Indicator |
| 類比輸出 | |
|---|---|
| 通道數 | 1 |
| 類型 | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V |
| 解析度 | 12-bit |
| 精度 | ±0.1% of FSR |
| 輸出反應時間 | 10 ms |
| 電壓輸出推力 | 20 mA |
| 電流負載阻值 | 450 Ω |
| 數位輸入 | |
|---|---|
| 通道數 | Dry Contact: 2 for the Dimming Trigger Wet Contact: 1 for the Wall Switch Control |
| 類型 | Dry + Wet Contact |
| ON 電壓準位 | Wet: 65 VAC ~ 240 VAC Dry: Close to GND |
| OFF 電壓準位 | Wet: 58 VAC Max. Dry: Open |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 |
| 類型 | Power Relay, Form A (SPST N.O.) |
| 觸點規格 | 16 A (Res. load) (1).250 VAC (Recommend Working Current 1.5 A) |
| 作動時間 | 10 ms Max. |
| 釋放時間 | 5 ms Max. |
| 電氣耐久性 | 120,000 ops. |
| 機械耐久性 | 5,000,000 ops. |
| 上電值 | Yes, programmable |
| 安全值 | Yes, programmable |
| 應用規格 | (1).Incandescent Lamp: 40W/220VAC * 8 Sets (2).LED (Electronic ballast): 40W/220VAC * 10 Sets |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | DCON, Modbus RTU |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 功耗 | 1.5 W Max. |
| 端子供電 | Yes, 10 ~ 30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 100 x 59 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
