XP-8000-CE6 系列 (Win-GRAF 版)
XP-8038-CE6, XP-8138-CE6, XP-8338-CE6, XP-8738-CE6 |
|
|
|
| |
|
|
| |
 |
| |
● |
x86 CPU, 1.0 GHz, 雙核心 |
| |
● |
Windows CE 6.0 |
| |
● |
內建 Win-GRAF 軟邏輯 ( IEC 61131-3 標準) |
| |
● |
硬體即時功能 |
| |
● |
VGA 埠輸出 |
| |
● |
Modbus RTU/TCP (Master, Slave) |
| |
● |
支援 eLogger 人機介面軟體 |
| |
● |
電源備援輸入 |
| |
● |
支援雙主機備援系統 |
| |
● |
操作溫度 : -25 ~ +75 °C |
|
|
|
|
| |
|
|
|
 |
|
 |
|
| XP-8338-CE6 |
|

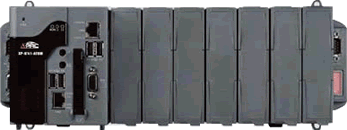

XP-8738-CE6 |
|
|
| |
 |
Win-GRAF XPAC-8000-CE6 系列 (XP-8038-CE6/XP-8138-CE6/XP-8338-CE6/XP-8738-CE6) 為泓格科技新一代 Win-GRAF 軟邏輯雙乙太網路 WinCE6 可程式自動控制器 (PAC). 配備一個運行 Windows CE 6.0 視窗作業系統的 x86 CPU (1 GHz, 雙核心), 數個通訊介面 (VGA, USB, Ethernet, RS-232/485) 與 0/1/3/7 個 I/O 插槽可用來配置高效能的並列式 I/O 模組 (I-8K 高卡系列) 和 串列式 I/O 模組 (I-87K 高卡系列).
XPAC 運行 Windows CE 6.0 作業系統的優點包括 具有硬體即時功能, 高效能精確控制與讓 PAC 能具備類似 PC 的視窗 顯示與操作環境. 此系列 PAC 除了支援 Win-GRAF (IEC61131-3 標準) 軟體來開發控制程式外，也支援使用 M.S. VS 2008 軟體 (VB .NET, C#) 來開發人機介面與資料管理應用程式, 並且可以跟 Win-GRAF 應用程式互相交換資料, 讓應用程式的設計更方便、更加實用. |
|
| |
 |
Win-GRAF 是功能強大的軟邏輯開發軟體, 同時為可安裝於Windows 7/8 (以上) 電腦上的 PLC 軟體, 符合國際工控語法標準 IEC 61131-3 PLC 編程語言 - 階梯圖 (LD), 功能方塊圖 (FBD), 順序式功能圖 (SFC), 結構化文字 (ST), 指令集 (IL) 編程語言, 適用於泓格科技全系列 Win-GRAF PAC 的應用程式開發. |
|
 IEC 61131-3 標準開放式 PLC 程式語言 (LD, FBD, SFC, ST, IL) |
|
| 可在 LD 與 FBD 圖形程式內使用 ST 語法 |
| 支援 Data Binding (事件觸發方式傳遞, 資料可於 PAC 間互相交換) |
| 支援 線上偵錯與監控 , 離線模擬程式 |
| 支援 即時線上更新 (On Line Change) |
| 支援 多種通訊協定: |
- Modbus TCP/UDP, Modbus RTU/ASCII Master
- Modbus TCP, RTU Slave
- DCON ... |
| 提供多樣的函式, 功能方塊, I/O 板卡 |
| 支援備援 (冗餘) 系統 (僅適用 XP-8x38-CE6 PAC) |
|
| |
|
 |
註: 除了特別說明的項目, 所有應用皆適用於 Win-GRAF PAC (即, WP-8xx8, WP-5xx8-CE7, WP-8xx8-CE7, WP-9xx8-CE7,
VP-x2x8-CE7, XP-8x38-CE6 PAC). |
 備援系統 (Redundancy)  |
排程控制 (Schedule Control) |
| 僅適用 XP-8x38-CE6 PAC. |
|
 |
| Only CPU is Redundant |
 |
| Both CPU and I/O Modules are Redundant |
 |
|
| On Line Change |
Modbus Master 埠 |
| 專案小幅修改時，不需停止執行中的專案，可即時線上更新專案。 |
|
|
| |
|
|
|
| eLogger HMI |
Modbus RTU/TCP Slave 埠 |
|
 |
| Data Binding (事件觸發方式傳遞) |
DCON 遠程 I/O |
| PAC 間資料互相交換。 |
|
 |
 |
| Win-GRAF 3G 智能型解決方案 |
|
| 只有 WG-Communication Server (就像是一個雲端 Server) 需要一個實體 IP (支援網域名稱)，連到它的多台 PAC 與 PC 都不必有實體 IP。 |
|
| 可以利用 3G 無線或現有企業網路來監控遠方的 PAC。 |
|
| 可以使用 Win-GRAF Workbench 連線遠方的 PAC 來進行除錯，更新應用程式或更新 PAC Win-GRAF Driver。 |
|
| PAC 可以主動把 Log File 傳到一台 PC (WG-Communication-Server)。 |
|
 |
| 可搭配 VS 2008 開發軟體 |
|
WinCE 系列 Win-GRAF PAC 支持使用 VS 2008 (VB.net, C#) 來開發自己的人機介面與資料管理程式，
並可與 Win-GRAF 控制程式互相交換變數資料。 |
|
 |
| |
|
| 建立屬於自己的 Function 與 Function Block |
|
基於某些原因 (像是商業保護，整合自訂的產品協定...等)，您可以使用 VS 2008 來開發屬於自己的 Function 與 Function Block 並在
Win-GRAF 專案中使用這些 Function 與 Function Block。 |
|
 |
| PID 控制 |
|
| 一台 PAC 可控制超過 200 個 PID。 |
|
 |
| |
|
| |
|
 |
| 型號 |
XP-8038-CE6 |
XP-8138-CE6 |
XP-8338-CE6 |
XP-8738-CE6 |
| 系統軟體 |
| 作業系統 |
Windows CE 6.0 |
| .Net Compact Framework |
3.5 |
| 內建服務 |
FTP Server, ASP (支援 Java Script, VB Script), SQL Compact Edition 3.5 |
| SDK 提供 |
提供 Visual Studio .Net 2005/2008 的 DLL |
| 多語系支援 |
英文, 德文, 法文, 西班牙文, 俄羅斯文, 義大利文, 日文, 簡體中文, 繁體中文 |
| 開發軟體 |
Win-GRAF
開發軟體 |
Win-GRAF |
IEC 61131-3 國際標準 |
| 編程語言 |
LD, ST, FBD, SFC, IL |
| 最大程式碼容量 |
2 MB |
| 掃描時間 |
一般程式: 3 ~ 15 ms
大型或複雜程式: 15 ~ 50 ms ( 或更多) |
| 非 Win-GRAF |
選項: VS.NET 2008 (VB.NET, C#.NET, C) |
| CPU 模組 |
| 處理器 (CPU) |
x86 CPU, 1.0 GHz, 雙核心 |
| 系統記憶體 |
2 GB DDR3 |
| MRAM (非揮發性記憶體) |
512 KB (無需靠電池供電) |
| Flash |
32 GB |
| EEPROM |
16 KB (資料保存: 40 年; 1,000,000 erase/write cycles) |
| CF 卡 |
8 GB (最高支援 32 GB) |
| 即時時鐘 (RTC) |
可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
| 可程式控制 LED 指示燈 |
2 |
| 64-bit 硬體序號 |
有, 軟體防拷保護 |
| 雙看門狗機制 |
有 |
| 旋轉式開關(Rotary Switch) |
有 (0 ~ 9) |
| 指撥式開關 (DIP Switch) |
- |
有 (8 bits) |
| 音效 |
麥克風輸入 與 耳機輸出 |
| VGA 與通訊介面 |
| VGA |
有 (解析度: 1024 x 768, 800 x 600, 640 x 480) |
| Ethernet |
RJ-45 x 2, 10/100/1000 Base-T (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
| USB 2.0 |
4 |
| COM 1 |
RS-232
(RxD, TxD, GND);
無隔離 |
內部通訊用，與插槽上的 I-87K 模組 (高卡) 通訊用 |
| COM 2 |
RS-232 (RxD, TxD, GND); 無隔離 |
| COM 3 |
RS-485 |
D2+, D2-; 內含 self-tuner 晶片; |
| 隔離電壓 |
3000 VDc |
| COM 4 |
RS-232/RS-485 (RS-232: RxD, TxD, CTS, RTS, GND; RS-485: Data+, Data-);
無隔離 |
| COM 5 |
RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI, GND); 無隔離 |
| I/O 擴充槽 |
| 插槽數目 |
0 |
1 |
3 |
7 |
| 注意: 僅支援 I-8K 高卡模組 與 I-87K 高卡模組 |
| 機構特性 |
| 尺寸 (寬 x 長 x 高) |
137 x 132 x 125 mm |
169 x 132 x 125 mm |
231 x 132 x 125 mm |
355 x 132 x 125 mm |
| 安裝方式 |
標準導軌安裝 (DIN-Rail) 或 壁掛式安裝 (Wall Mounting) |
| 環境參數 |
| 運作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80 °C |
| 環境相對溼度 |
10 ~ 90% RH (無凝露) |
| 電源 |
| 輸入電源 |
+10 ~ +30 VDC |
| 隔離 |
1 kV |
| 雙電源輸入 |
有; 其繼電器 (1 A @ 24 VDC) 用於電源失效時的警示 |
| 電源功率 |
20 W |
20 W |
35 W |
35 W |
| 功耗 (Consumption) |
12 W
(0.5 A @ 24 VDC) |
16.6 W
(0.69 A @ 24 VDC) |
16.8 W
(0.7 A @ 24 VDC) |
18 W
(0.75 A @ 24 VDC) |
|
| |
|
 |
| 通訊協定 (某些通訊協定應用需要額外選購設備) |
| 站號 (Net ID) |
1 ~ 255 號, 軟體方式設定. |
Modbus TCP Master
通訊協定 |
最多可連接 200 個 IP, 可讀取或控制有支援標準 Modbus TCP Slave 通訊協定的設備. |
Modbus RTU/ASCII Master
通訊協定 |
最多可使用 32 個通訊埠 : COM1 ~ 33 (*) 來連接其他 Modbus Slave 設備 (如 M-7000). 連接時，
建議每埠不超過 32 台設備, 以保持較佳的掃描速率. |
Modbus RTU Slave
通訊協定 |
最多可使用 32 個通訊埠 : COM1 ~ 33 (*) 來連接 SCADA/HMI/OPC Server. |
Modbus TCP/IP Slave
通訊協定 |
2 個乙太網路埠 (LAN1 & LAN2) 最多可支援 64 個連結. 若 PAC 使用 1 個 連結來連接每台 PC/HMI, 最多可連接 64 台 PC/HMI; 若 PAC 使用 2 個連結來連接每台 PC/HMI, 則最多可連接 32 台 PC/HMI. 當其中一條網路斷線, 另一條網路可繼續連結 PC/HMI. |
| 使用者自訂通訊協定 |
使用者可藉由串列通訊功能方塊來撰寫自己的通訊協定, 適用於 COM1 ~ 33 (*). |
| DCON 遠程 I/O 模組 |
最多可使用 16 個 RS-485 埠: COM1 ~ 33 (*). 每個埠最多可連接 50 個 I-7000 序列模組 或 50 個插在 I/O 擴充單元 (I-87K4, I-87K8, I-87K9, RU-87P8, RU-87P4) 裡的 I-87xxxW I/O 模組. 連接時，建議每埠不超過 32 個 I/O 模組, 以保持較佳的掃描速率. |
| 本機 I/O 模組 |
僅支援高卡 I/O 模組.
1 ~ 7 插槽支援 I-8xxxW 並列式 I/O 模組與 I-87xxxW 序列式 I/O 模組. (請參考 "選購 I/O 模組表") |
| 應用程式保護 |
可以利用 PAC 上的 64-bit (8-byte) 硬體序號, 經過自行設計的運算法來產生驗證碼, 可以保護 PAC 內的 Win-GRAF 程式, 即使被惡意覆製到另一台同型號的 PAC 內, 也無法正確運作. |
| 備援冗餘 (Redundancy) |
2 台 XP-8x38-CE6 可構成一組備援系統, 當其中一台損壞或死機, 另一台仍可接手繼續運作. 提供 3 線通訊備援 LAN1, LAN2 與 Alive Port, 只要這 3 條通訊線仍有一條可正常連線, 此備援系統就仍可正常控制 Process. 本備援系統對外提供單一代表的 IP 位址給圖控/HMI 來連接, 圖控就不需判斷要挑哪個 IP 來連接. |
| Data Binding |
可透過 Ethernet 網路埠 (LAN1 與 LAN2) 讓各 ICP DAS Win-GRAF PAC 之間進行資料交換. 資料以事件觸發方式傳遞, 比輪詢 (Polling) 方式更具效率. 此外, 可使用軟體來設定備援的 Data Binding, 當其中一條網路斷線, 另一條網路可繼續連結來交換資料. |
| 即時線上更新 (On Line Change) |
特別適用於 Win-GRAF 程式不允許停止運行, 但又需小幅更新原始程式的狀況, 可即時線上更新程式. |
| Modbus RTU I/O |
當軟體啟用 Modbus RTU Master 功能, PAC 可連接 ICP DAS 支援 Modbus RTU 通訊協定的 M-7000, tM 系列,
LC 系列 I/O 模組. |
| Modbus TCP I/O |
當軟體啟用 Modbus TCP Master 功能, PAC 可連接 ICP DAS 支援 Modbus TCP 通訊協定的 I-8KE4/8-MTCP,
PETL-7000, tPET/tET 系列 I/O 模組. |
| HART Master |
插槽 1 ~ 7 支援 I-87H17W 模組來與其他 HART 設備通訊. |
| 排程控制 |
提供 "Schedule-Control Utility" (免費排程工具) 來達到排程控制. 每台 PAC 最多可控制 10 個 Target
(設備), 可設定 天/ 假日/ 特別日/ 季/ 年 不同的排程. |
| 可保存變數 |
具備快速讀取的可保存記憶體, 可保存最多達 12,000 個 Win-GRAF 變數. |
| 檔案讀寫, Data Log |
可使用 Win-GRAF 提供的 File 操作函式來讀寫 Micro_SD 或 Flash Memory 內的 File, 可方便進行 Data Log
或資料儲存/讀取. |
| eLogger HMI |
支援 eLogger 開發的 HMI 程式, 在 PAC 內與 Win-GRAF 控制程式一起運行, 達到同一台 PAC 具備 HMI 與控制邏輯雙重能力. |
| 選購 I/O 模組表 ( 詳見 I-8K, I-87k 選型) |
| 數位輸入 (DI) |
I-8040W, I-8040PW, I-8046W, I-8051W, I-8052W, I-8053W, I-8053PW, I-87040W, I-87040PW,
I-87046W, I-87051W, I-87052W, I-87053W, I-87053PW, I-87053W-A2, I-87053W-A5, I-87053W-E5 |
| 數位輸入輸出 (DIO) |
I-8042W, I-8050W, I-8054W, I-8055W, I-87042W, I-87054W, I-87055W |
| 數位輸出 (DO) |
I-8037W, I-8041W, I-8041AW, I-8056W, I-8057W, I-87037W, I-87041W, I-87057W, I-87057PW |
| 繼電器輸出 (Relay) |
I-8060W, I-8063W, I-8064W, I-8068W, I-8069W, I-87061W, I-87061PW, I-87063W, I-87064W,
I-87065W, I-87066W, I-87068W, I-87068W-2A, I-87069W, I-87069PW |
| AC 輸入 |
I-8058W, I-87053W-AC1, I-87058W, I-87059W |
| 類比輸入 (AI) |
I-8017DW, I-8017HW, I-8017HCW, I-87017W, I-87017RW, I-87017RCW, I-87017DW, I-87017W-A5,
I-87017ZW, I-87018W, I-87018RW, I-87018PW, I-87018ZW, I-87019PW, I-87019RW, I-87019ZW |
| 類比輸出 (AO) |
I-8024W, I-87024CW, I-87024UW, I-87024DW, I-87024RW, I-87024W, I-87028CW, I-87028UW,
I-87028VW, I-87028VW-20V |
| 多功能模組 (DIO, AIO) |
I-87026W |
| 溫度輸入 |
Thermistor |
I-87005W |
| RTD |
I-87013W, I-87015W, I-87015PW |
| T/C |
I-87018W, I-87018RW, I-87018PW, I-87018ZW, I-87019PW, I-87019RW, I-87019ZW |
| Strain Gauge |
I-87016W |
| 計數器/ 頻率量測 |
I-8084W, I-87082W, I-87084W |
| Encoder 輸入 |
I-8093W |
| PWM 輸出 |
I-8088W |
| HART |
I-87H17W |
| GPS |
GPS-721 |
| 通訊模組 (COM 埠擴充卡) |
I-8112iW, I-8114W, I-8114iW, I-8142iW, I-8144iW |
| 溫度與濕度輸入 |
DL-100T485, DL-100T485-W, DL-100T485P, DL-100T485P-W (DCON Protocol)
DL-100TM485, DL-100TM485-W, DL-100TM485P, DL-100TM485P-W (Modbus RTU Protocol) |
* 注意: COM6 ~ COM33 位於 XP-8x38-CE6 插槽 1 ~ 7 上選購的 COM 埠擴充卡中 (I-8142iW, I-8144iW, I-8112iW, I-8114W, I-8114iW).
* 除了 XP-8038-CE6 的 COM1 為 RS-232 通訊埠之外, 其餘型號的
COM1 位於內部, 僅提供內部通訊用, 與插槽上的 I-87K 高卡通訊用. |
|
| |
|
 |
| XP-8038-CE6 CR |
0 插槽 內建 WinCE 6.0 之雙網路型 Win-GRAF XPAC (OS: 多語系版) (RoHS) |
| XP-8138-CE6 CR |
1 插槽 內建 WinCE 6.0 之雙網路型 Win-GRAF XPAC (OS: 多語系版) (RoHS) |
| XP-8338-CE6 CR |
3 插槽 內建 WinCE 6.0 之雙網路型 Win-GRAF XPAC (OS: 多語系版) (RoHS) |
| XP-8738-CE6 CR |
7 插槽 內建 WinCE 6.0 之雙網路型 Win-GRAF XPAC (OS: 多語系版) (RoHS) |
| XPCE6-GUP-18000 |
將 XP-8x31-CE6 升級為 XP-8x38-CE6 來支援 Win-GRAF. |
|
| |
 |
| Win-GRAF 開發軟體 |
| Win-GRAF Workbench |
Win-GRAF Workbench 軟體 (Large I/O Tags), 附一個 USB Dongle. |
|
| |
 |
| 電源供應器 |
24 VDC 電源供應器 (可導軌式安裝) (RoHS) |
| 乙太網路交換器 |
5 ~ 8 埠 環狀式 (Ring Switch) 工業用乙太網路交換器 (RoHS) |
| 5 ~ 16 埠 非網管型 (Unmanaged) 工業用乙太網路交換器 (RoHS) |
| 訊號轉換器 |
RS-232/422/485 轉換器 (RoHS) |
| USB 轉 RS-232/422/485 轉換器 (RoHS) |
| TPM-4100 / TP-4100 |
10.4" (800 x 600) 電阻式觸控螢幕 (支援 RS-232 或 USB 介面) |
|
| |
|
|
| |
|
|
