Win-GRAF 為一套功能強大的 PLC-like 軟邏輯開發軟體，符合 IEC 61131-3 標準 PLC 語法，可安裝於 Windows 7/8 (或以上) 的電腦。使用 Win-GRAF 所開發出來的控制程式, 可下載到泓格科技所有支援 Win-GRAF 的系列 PAC 內去執行，例如: WinPAC 系列 (WP-5238-CE7、WP-8xx8、WP-8x28-CE7、WP-9xx8-CE7)，或是 帶有觸控螢幕的 ViewPAC 系列 (VP-x2x8-CE7) 或 CPU 等級較高階的 XPAC-CE6 系列 (XP-8x38-CE6)。Win-GRAF 軟體搭配泓格科技的 Win-GRAF PAC，業者可輕鬆快速的在各種應用領域中，開發出符合工業等級的監控系統，並進行資料採集與監控設備資訊。
|
|
|
|
| |
|
|
| |
 應用領域 |
 |
| |
 資料採集系統 |
| |
工廠自動化系統 |
| |
Building 自動化系統 |
| |
遠程 I/O 系統 |
| |
無線監控系統 |
| |
運動控制系統... |
| |
|
|
|
|
|
|
| |
 |
|
| |
| |
| 符合國際工控標準 IEC 61131-3 開放式 PLC 程式語法 : |
|
|
| |
- 1. 階梯圖 (LD)
- 2. 功能方塊圖 (FBD)
- 3. 順序式功能圖 (SFC)
- 4. 結構化文字 (ST)
- 5. 指令集 (IL)
|
|
| |
|
|
| |
|
|
| |
| Data Binding (事件觸發方式傳遞): |
可在 LD 與 FBD 圖形程式內使用 ST 語法 |
|
|
| |

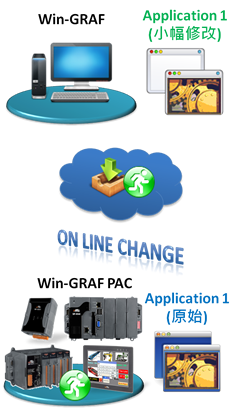

| "On Line Change" 功能 : |
可在不停止應用程序狀況下，更換正在運行且小幅修改過
的應用程序。 |
|
| 配方表 (Recipe) : |
|
可預先在 PC/Win-GRAF 上編好多組配方表再套用
到 PAC 內。 |
|
| |
| 觀測清單 (Spy List) : |
| 可將想監看的變數資料編排在同一個畫面內，方便觀察。 |
|
| |
| 從 PAC 上傳應用程式的 Source code 到 PC 內 |
| 您可選擇將 Win-GRAF 專案的原始碼下載到 PAC， |
| 並為該專案設置密碼，以便日後若原始碼遺失時， |
| 仍可由 PAC 取得。 |
|
|
|
|
| |
|
|
| |
| 可離線模擬程式運作 或 線上除錯與監控 |
|
|
|
| |
|
|
| |
|
|
| |
 |
|
|
|
|
| |
 |
|
| |
| |
|
|
eLogger 是泓格科技開發的一套免費且簡單易用的 HMI (Human Machine Interface) 軟體，可用來 |
| |
設計 Local HMI 與 Web Server HMI，並支援 PC、手機透過網頁瀏覽的方式對 PAC 進行遠端操作。 |
|
所有 Win-GRAF PAC 都支援 eLogger HMI。 |
|
|
 |
|
|
| |
|
|
| |
| |
| 支援備援 (冗餘) 系統 |
|
|
|
XP-8x38-CE6 支援 Win-GRAF 備援系統，讓工程應用更可靠。 |
|
當目前正在運行的 PAC (Active) 當機時，於 3 秒後會自動切換到另一台 PAC。 |
|
兩台 PAC 會自動切換成為 Active/Passive PAC，而圖控軟體 (SCADA) 只需透過單一個 Active_IP 來連到運作的 PAC。 |
|
若 PAC 意外損壞需替換新品，只需調整好旋轉開關位置 (一台 7，一台 9) 並接好通訊線 (LAN1, LAN2 與 Alive Port)， |
| |
開機後，Win-GRAF 專案會自動複製到新的那台 PAC。 |
|
| |
| 更多關於 Win-GRAF 備援系統的使用說明，請參考 Win-GRAF 使用手冊 - 第 16 章 Redundancy。 |
|
 |
|
|
| |
|
|
| |
| Modbus Master 通訊協定 |
Modbus Slave 通訊協定 |
|
多埠 Modbus RTU, ASCII Master, RS-232/485/422。 |
|
Modbus TCP Master (多連線)。 |
|
連接其他 Modbus PLC, Modbus Master, Modbus I/O |
| |
與 Modbus 設備。 |
|
|
多埠 Modbus RTU Slave, RS-232/485/422。 |
|
Modbus TCP Slave (多連線)。 |
|
連接 PC/ 圖控軟體 (組態軟件)/ 人機介面。 |
| |
|
|
|
|
| |
|
|
| |
| 支援 DCON I/O |
支援 溫/濕度量測模組 |
|
支援使用 RS-485 Port 去連接 I-7000 系列 I/O 模組, |
| |
或 I-87K4/5/8/9 擴充單元加上 I-87xxxW I/O 模組, |
| |
或 RU-87P4/8 擴充單元加上
I-87xxxW I/O 模組。 |
| |
|
|
|
DL-100T485 與 DL-100TM485。 |
| |
|
| |
|
| |
|
|
|
|
| |
|
|
| |
| 多樣的 I/O 模組 |
|
|
支援眾多的 I-8xxxW 與 I-87xxxW 模組，涵蓋: DI, DO, AI, AO, Relay, AC-IN, Thermistor, Thermocouple, |
| |
RTD, Strain Gauge, Encoder,
PWM 輸出, Counter, Frequeucy... 等。 |
|
|
|
| |
|
|
| |
| 支援資料紀錄功能 (Data Log) |
排程控制系統 (Scheduling) |
|
|
| |
|
|
| |
| 支援可保存變數 (Retain Variable) |
|
|
Win-GRAF PAC 都有支援，適用於資料會頻繁變動的應用。 |
|
|
|
| |
|
|
| |
| 智慧財產保護 |
|
|
|
Win-GRAF PAC 配置有唯一的 64-bit 硬體序號，可用來產生一組授權碼，以防制非法複製您的應用軟體。 |
|
可套用自己設計的驗證公式來保護自己的 Win-GRAF 應用程式。他人即使盜拷 PAC 內的應用程式到相同型號的 |
| |
PAC，只要他拿不到 Source code，也無法正確運行。 |
| |
 |
|
|
|
| |
|
|
| |
| 可搭配 VS 2008 開發軟體 |
|
|
|
| |
WinCE 系列 Win-GRAF PAC 支持使用 VS 2008 (VB.net, C#) 來開發自己的人機介面與資料管理程式，並可與
Win-GRAF 控制程式互相交換變數資料。 |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
|
|
|
簡易 |
困難 |
中難度 |
|
有 |
無 |
無 |
|
簡易 |
困難 |
中難度 |
|
Win-GRAF 可搭配 VS 2008, 一同開發來達成資料管理.
強，中難度 |
強，但開發困難 |
強，中難度 |
|
已內建 Modbus TCP, RTU, ASCII, DCON, Data Binding |
辛苦撰寫程式 |
辛苦撰寫程式 |
|
簡易 |
困難 |
困難 |
|
|
|
| |
|
|
| |
|
|
|
 |
|
| |
| Win-GRAF 開發軟體 |
| Win-GRAF Workbench |
 |
|
Win-GRAF Workbench 軟體 (Large I/O Tags), 附一個 USB Dongle. |
|
|
| |
|
|
| |
|
|
| |
|
|
