ETS-7200 介紹
ETS-7200是內建網頁伺服器(HTTP/HTTPS)的乙太網I/O模組，用戶可以通過一般網頁瀏覽器直接進行模組設定、I/O監控與控制，實現遠端控制系統，操作簡便如同平時上網。支援邏輯功能規則設定IF, THEN, ELSE，設定 I/O 與軟體點的邏輯判斷; 具備排程功能，允許將設定好的規則加入排程，實現在特定時間執行規則。配備的雙乙太網路埠(Dual-port Ethernet switch)，可用於建構Daisy Chain網絡拓樸，簡化線路配置與維護的複雜度，降低佈線成本與交換器需求，並提高網絡擴充性，個別 ETS-7200 模組斷電時，其斷電自動啟動 LAN Bypass 功能可確保 Daisy Chain 網路仍能繼續通訊，維持 Ethernet 通訊的穩定性。
ETS-7200擁有多重資安防護機制，為工業通訊提供全方位的保護。內建網頁伺服器支援身分驗證與HTTPS加密通訊，保障網頁通訊和RESTful API資料的安全，防止資訊洩漏。支援多種工業物聯網通訊協議，包括 Modbus、OPC UA Server/Client、MQTT Client 和 LwM2M Client，並可選擇使用 TLS/DTLS 通訊憑證和加密機制，為寶貴的資料和設備增加額外保護，避免在傳輸過程中遭到竊取或篡改。此外，ETS-7200還配備IP位址過濾器功能，用戶可以設置特定 IP 位址的允許或阻擋存取; 網路異常時，系統能啟動防禦機制，將潛在的傷害降至最低，提供全面的資安保護。
| ETS-7200 | 傳統Ethernet I/O | |
|---|---|---|
| Modbus | Modbus TCP/UDP/TLS | Modbus TCP/UDP |
| OPC UA | 帳號/密碼、匿名、憑證 | - |
| MQTT | 帳號/密碼、匿名、憑證 | - |
| LwM2M | 帳號/密碼、匿名、憑證 | - |
| Web/Restful API | http/https | http |
| 傳輸加密 | AES-128、 AES-256、 SHA-256 | - |
| 主動傳輸 | Yes | - |
| 即時通訊 | Yes | - |
(ETS-7200與傳統Ethernet I/O比較)
支援IPv4/IPv6 Dual-stack技術，ETS-7200可同時擁有IPv4以及IPv6地址，允許與IPv4或IPv6設備進行通訊，自動分析封包來源並判別網路協議，用戶無須額外設定，支持SLAAC(無狀態地址自動配置)IPv6位置自動分配，落實IPv6隨插即用。內建802.1Q VLAN技術，提供額外資安防護和工業通訊即時性，通過 VLAN 功能，分割或保留網路通訊資源，增強網路管理的靈活性。即時訊息功能支援Facebook、Line、Telegram與WhatsApp通訊軟體，ETS-7200可以主動發送通知至即時通訊軟體，或經由這些通訊軟體的會話生成控制命令，讀寫I/O即時狀態。
特色

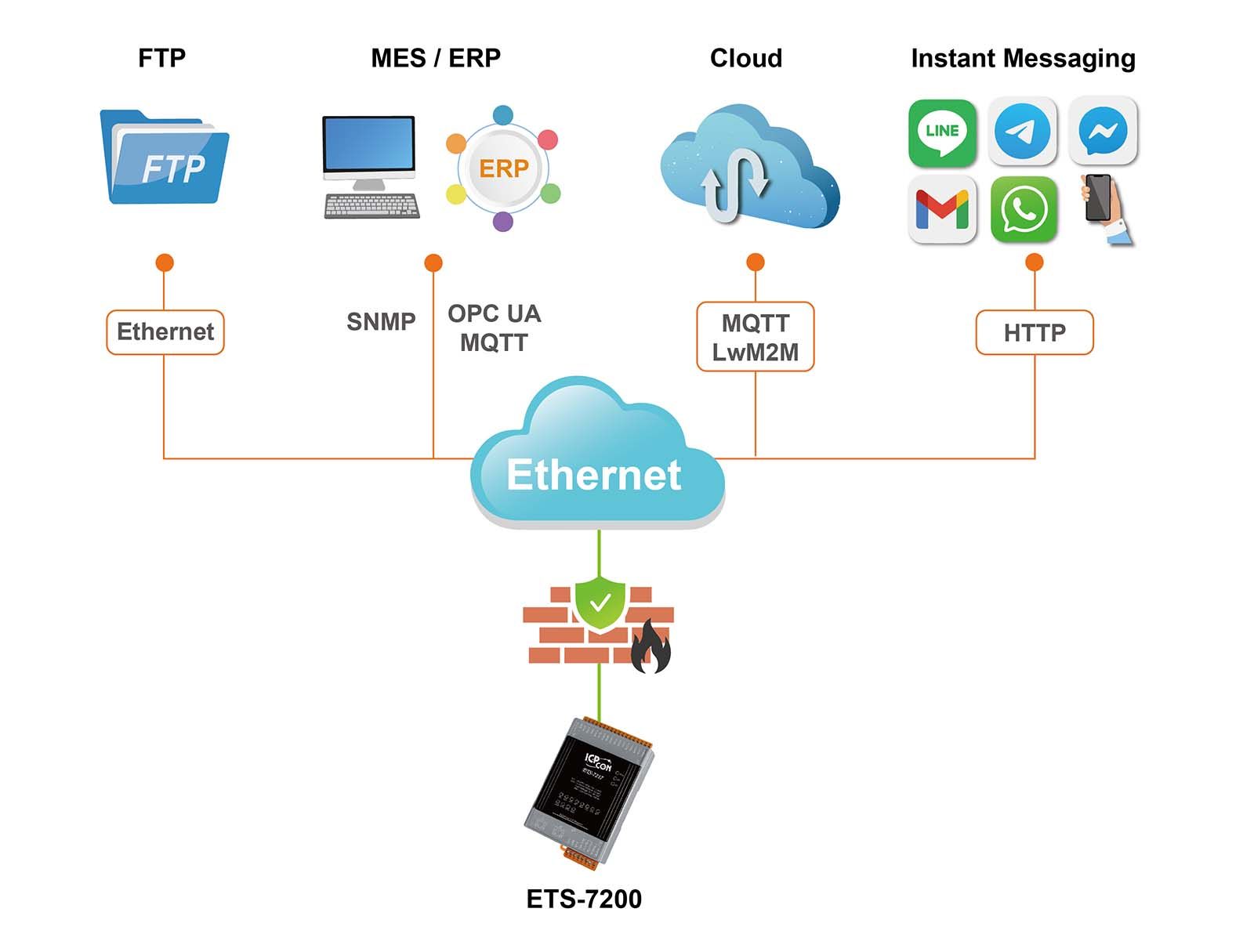

1. 多重資安防護機制

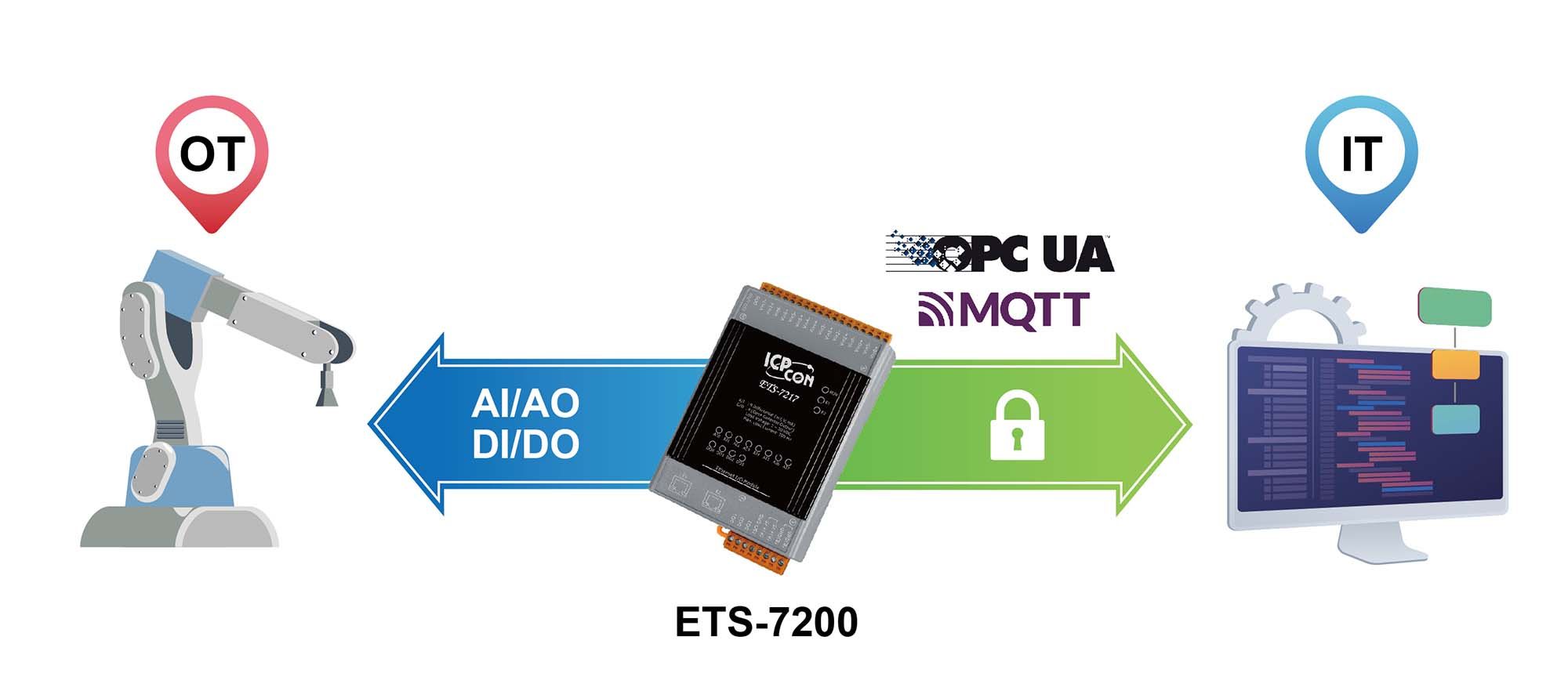

內建HTTP/HTTPS網頁伺服器，其中HTTPS能提供安全的網頁服務介面，用戶可透過網頁操作界面或RESTful API設定模組組態、控制模組的輸出通道、監視模組連線與I/O狀態，過程簡單且快速並且無須額外安裝軟體。ETS-7200支援Modbus、OPC UA Server/Client、MQTT Client和LwM2M Client等工業物聯網通訊協議，並可選擇啟用SSL/TLS憑證和加密。通過憑證與資料加密機制，能夠確保感測器即時資料在傳輸過程中得到加密保護，避免遭有心人士竊取使用。此外，ETS-7200還具備IP位址過濾器功能，讓用戶可以設置特定 IP 位址的允許或阻擋存取。Netstat功能則可用於檢視監聽中的TCP port和連線中的用戶端，幫助查看ETS-7200即時連線狀態。

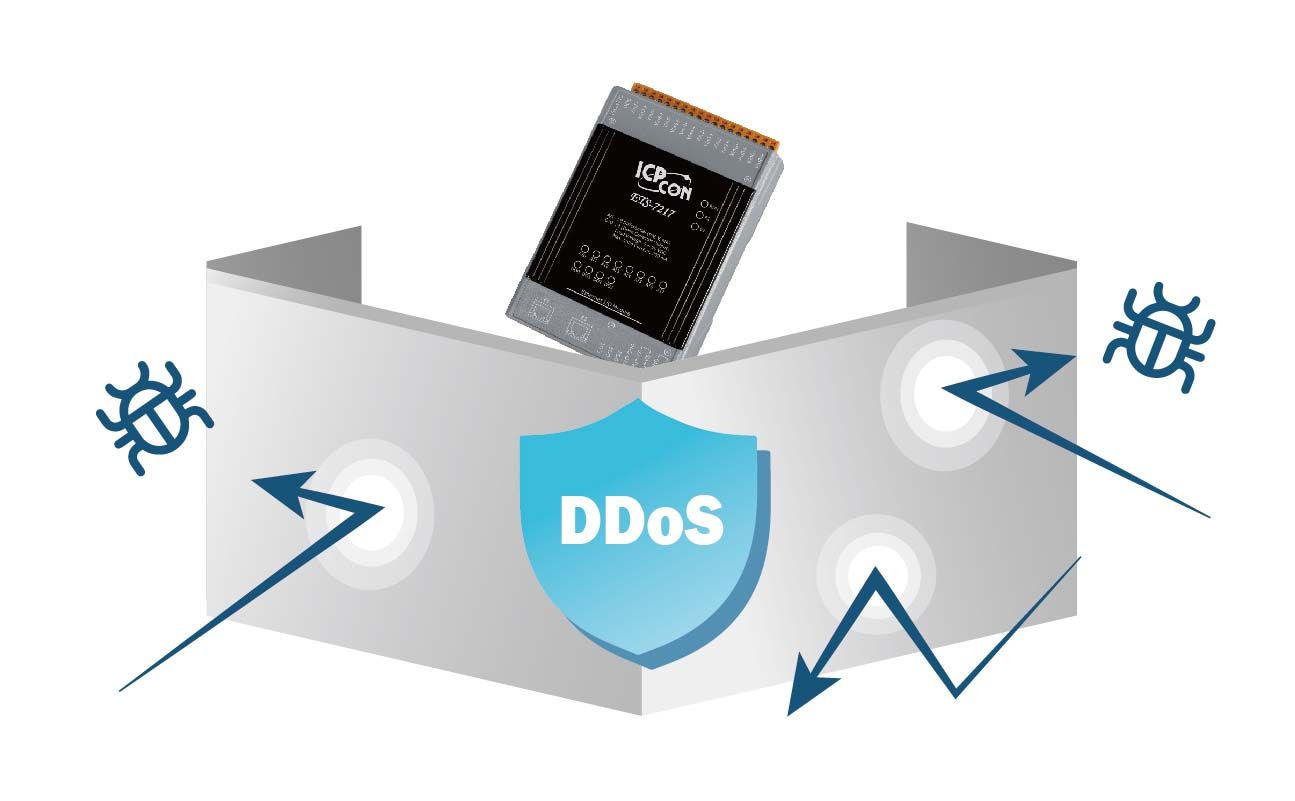

2. 阻斷攻擊防禦
內建阻斷攻擊(DoS/DDoS)防禦機制，能主動調節網路流量，以緩解大量異常網路封包對Ethernet I/O運作的干擾。當網路出現異常大量封包時，ETS-7200能夠即時偵測並啟動防禦機制，通過調度和控制網路流量，防止大量封包造成不良影響，確保 Ethernet I/O 的穩定運作。

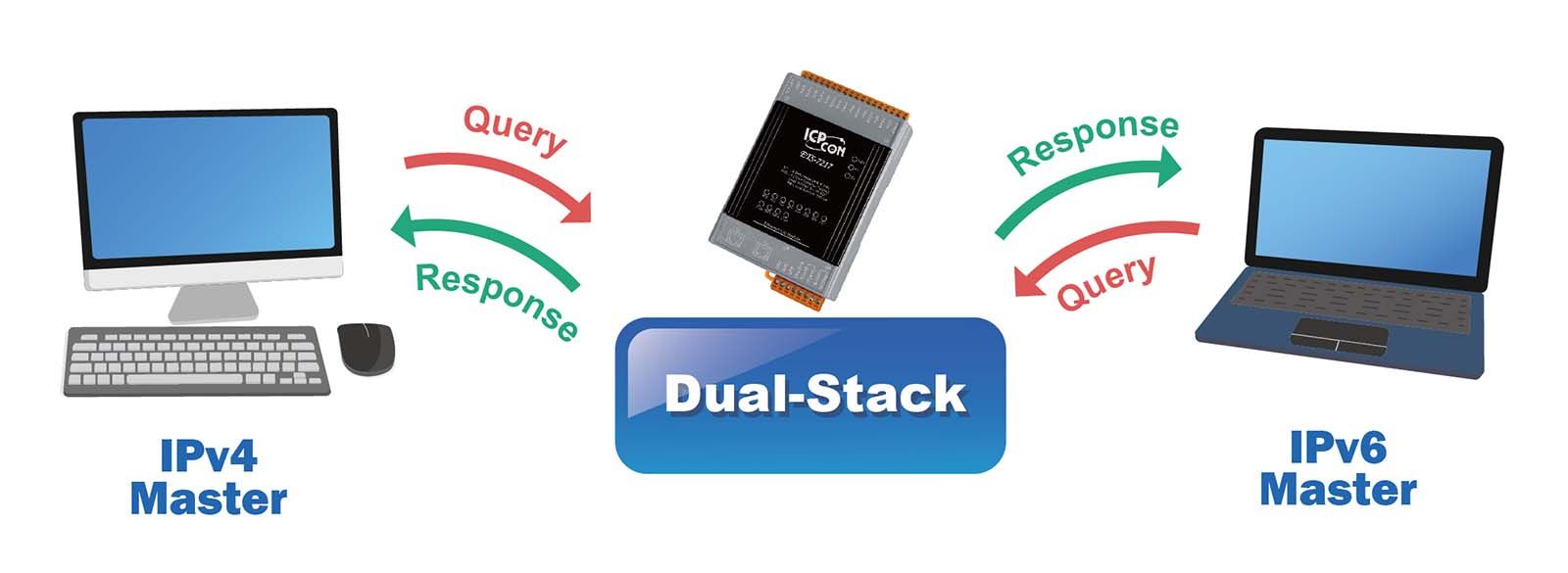

3. 支援IPv4/IPv6雙協定
ETS-7200採用Dual-stack技術，能同時監聽來自IPv4與IPv6的封包，並同時擁有IPv4和IPv6地址，用戶無需額外設定，系統會自動分析封包來源並判別網路協議。ETS-7200內建SLAAC(無狀態地址自動配置)，以實現IPv6隨插即用，冗長的IPv6位址在配置設備時帶來極大不便，模組能自動透過SLAAC技術向Router請求IP訊息，無須額外配置即可獲得可被Router路由的IPv6位址，實現IPv6即插即用的便捷概念。

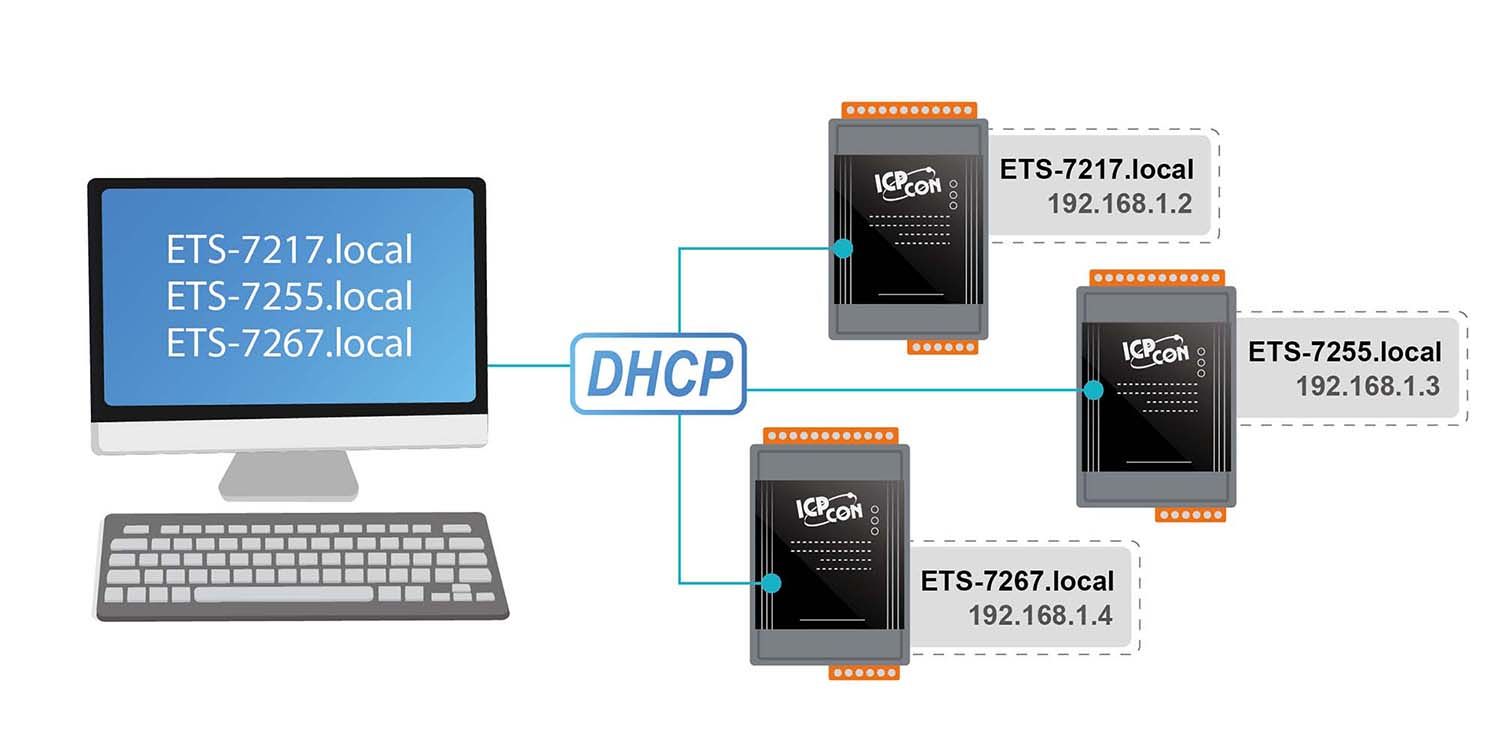

4. 支援mDNS主機名稱解析
mDNS協定在區域網路中提供簡單易記且固定.local結尾域名(例如EthernetIO.local)，支援 mDNS 的瀏覽器或軟體可以通過 mDNS 域名與 ETS-7200 通訊。無論是在靜態IP或DHCP環境下，若IP地址發生變化，用戶仍然可以使用固定的 mDNS 域名與 ETS-7200 通訊，從而避免了 IP 變化對設備通訊的影響。

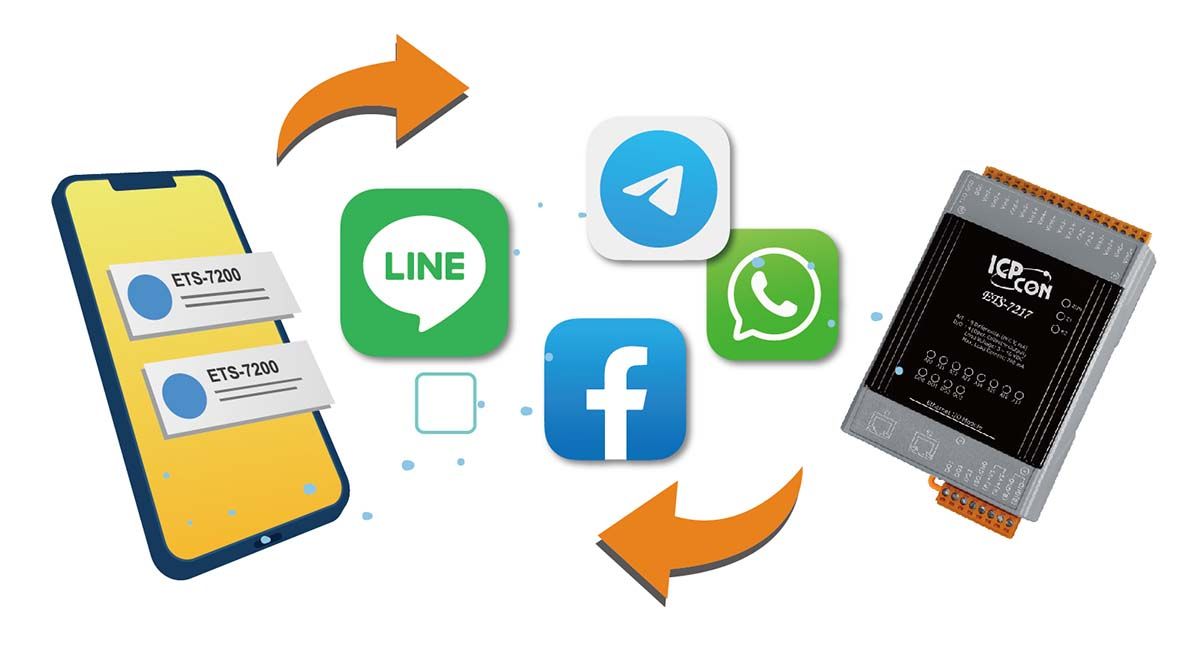

5. 即時通訊
支援Facebook、Line、Telegram與WhatsApp即時通訊軟體的推送與對話功能，根據用戶設定觸發條件，ETS-7200能主動發出訊息到這些通訊軟體，用戶也可以經由即時通訊軟體與ETS-7200進行即時對話，讀寫I/O點狀態，有如通訊軟體中的好友般，隨時在線供用戶存取。

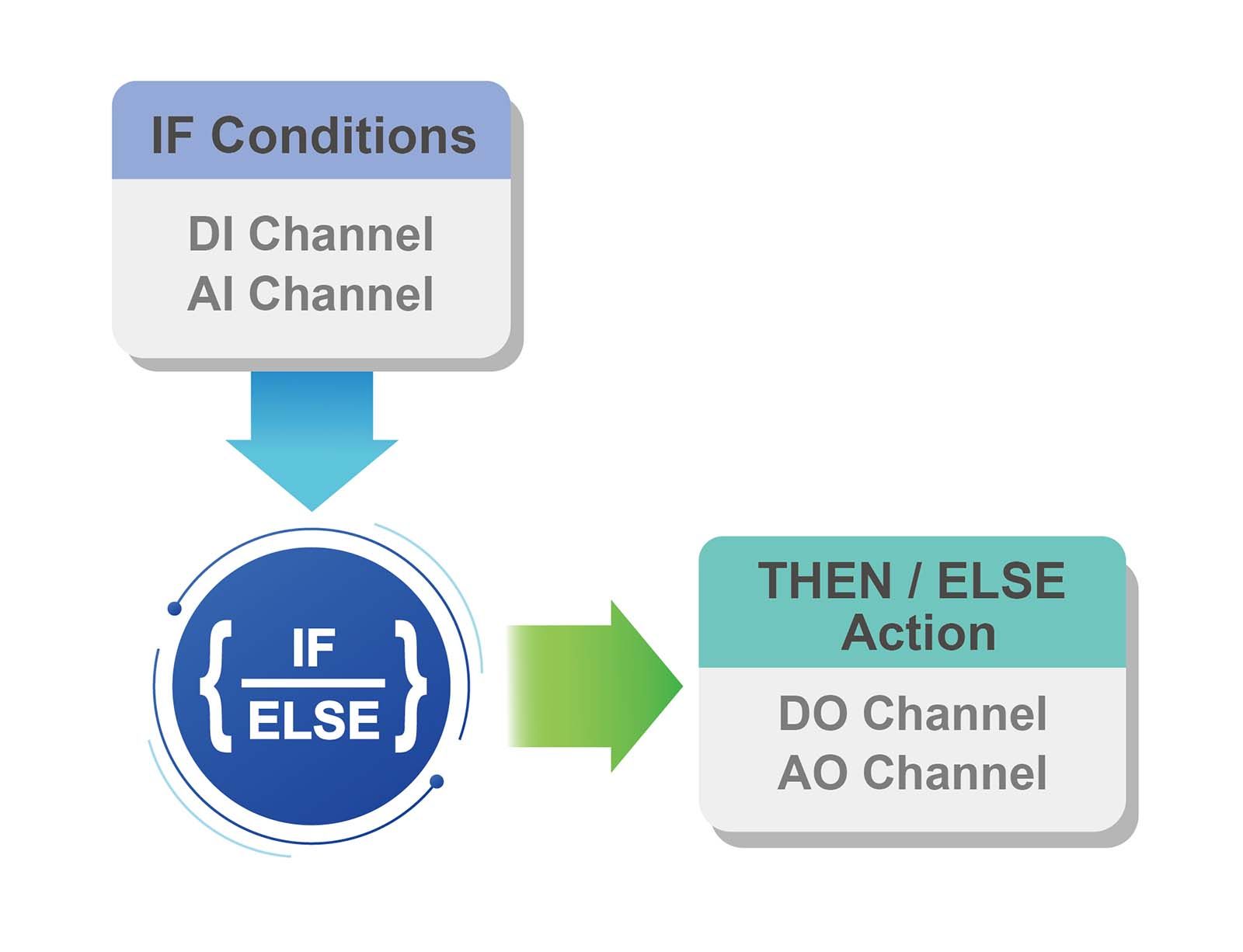

6. IF-THEN-ELSE邏輯引擎
內建邏輯功能規則設定，支援IF-THEN-ELSE規則來規劃實體I/O和軟體點的邏輯判斷，這樣可以穩定而快速地執行設定的自動化監控程序。邏輯引擎還支援加密(或非加密)Email即時訊息發送功能，用戶可將Email發送動作編入IF-THEN-ELSE工作邏輯中，以便在預定事件發生時，及時向相關人員傳遞 Email 訊息。
7. 資料記錄與備份功能
資料記錄(Data Logger)功能，能以週期性(Period)記錄或事件驅動(Event Trigger)方式記錄I/O模組通道的即時數值，記錄的資料將儲存為 .csv 格式檔案，並可供下載。此外，亦可透過FTP機制，自動回送資料記錄檔案至後端管理中心以進行資料匯整與分析。
8. 802.1Q VLAN
802.1Q技術通過在資料訊框(Data frames)中添加802.1Q標記，將網路劃分成獨立虛擬網路(VLAN)。ETS-7200支援將用戶選擇的網路協定加上802.1Q標記，搭配支援802.1Q交換機使用，在網路頻寬有限的環境下，這種配置能有效保留即時通訊所需的網路資源，提供低延遲和高可靠性的網路傳輸環境。

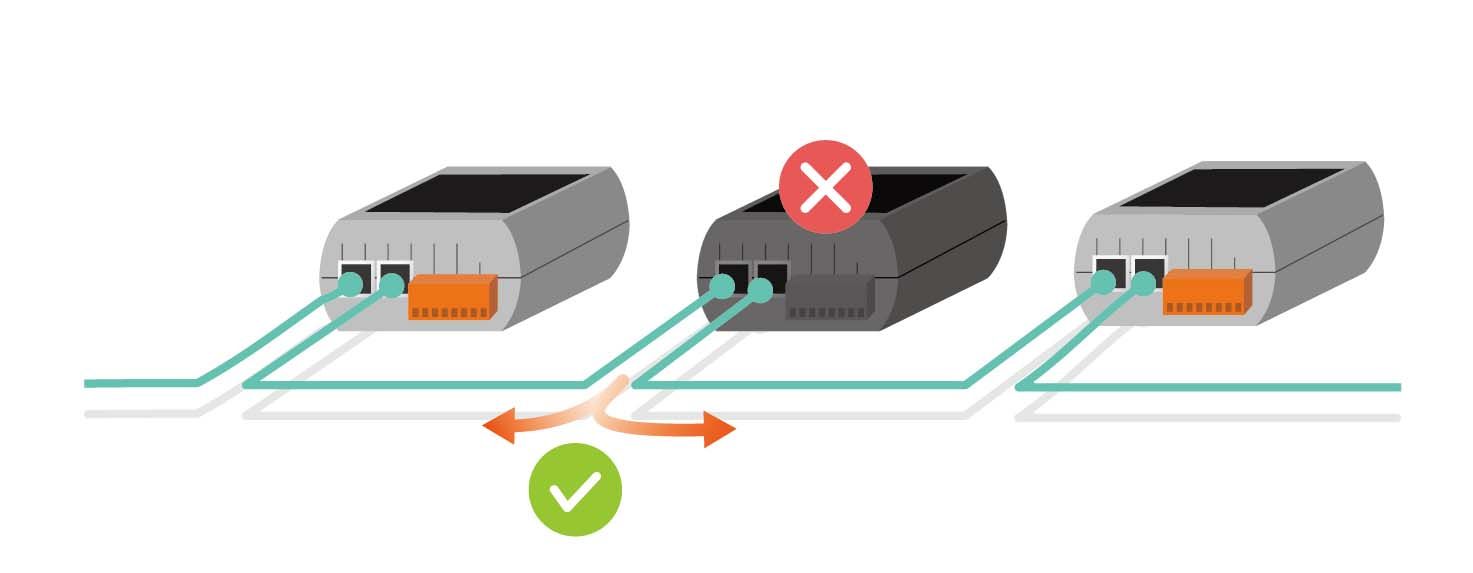

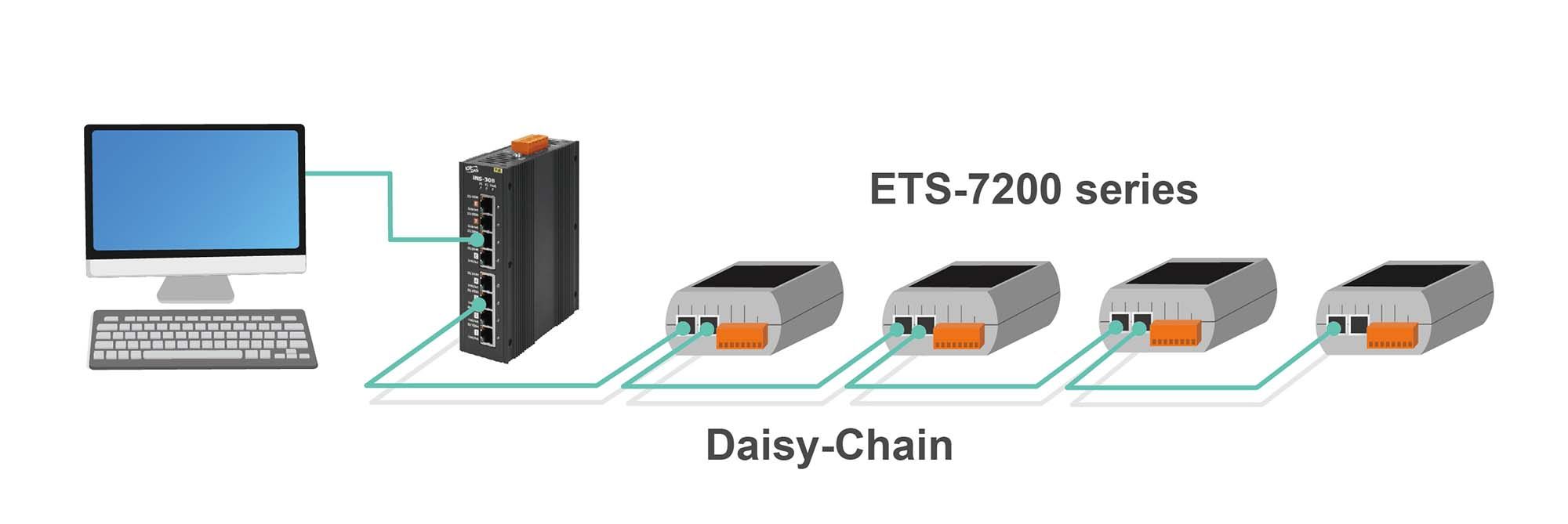

9. 雙乙太網路埠，支援Daisy-Chain佈線與LAN Bypass
ETS-7200 系列模組內建雙通道乙太網路交換器，支持構建菊鏈（Daisy-Chain）拓樸。使用菊鏈拓樸的好處包括簡化佈線和維護的複雜度，有效降低佈線和維護成本，並提升網路擴充性。此外，ETS-7200 配備的 LAN Bypass 功能可確保 Ethernet 通訊穩定性。如果任何一台 ETS-7200 模組斷電，該功能會自動啟動，以繼續維持網路連線。
10. 內建I/O功能

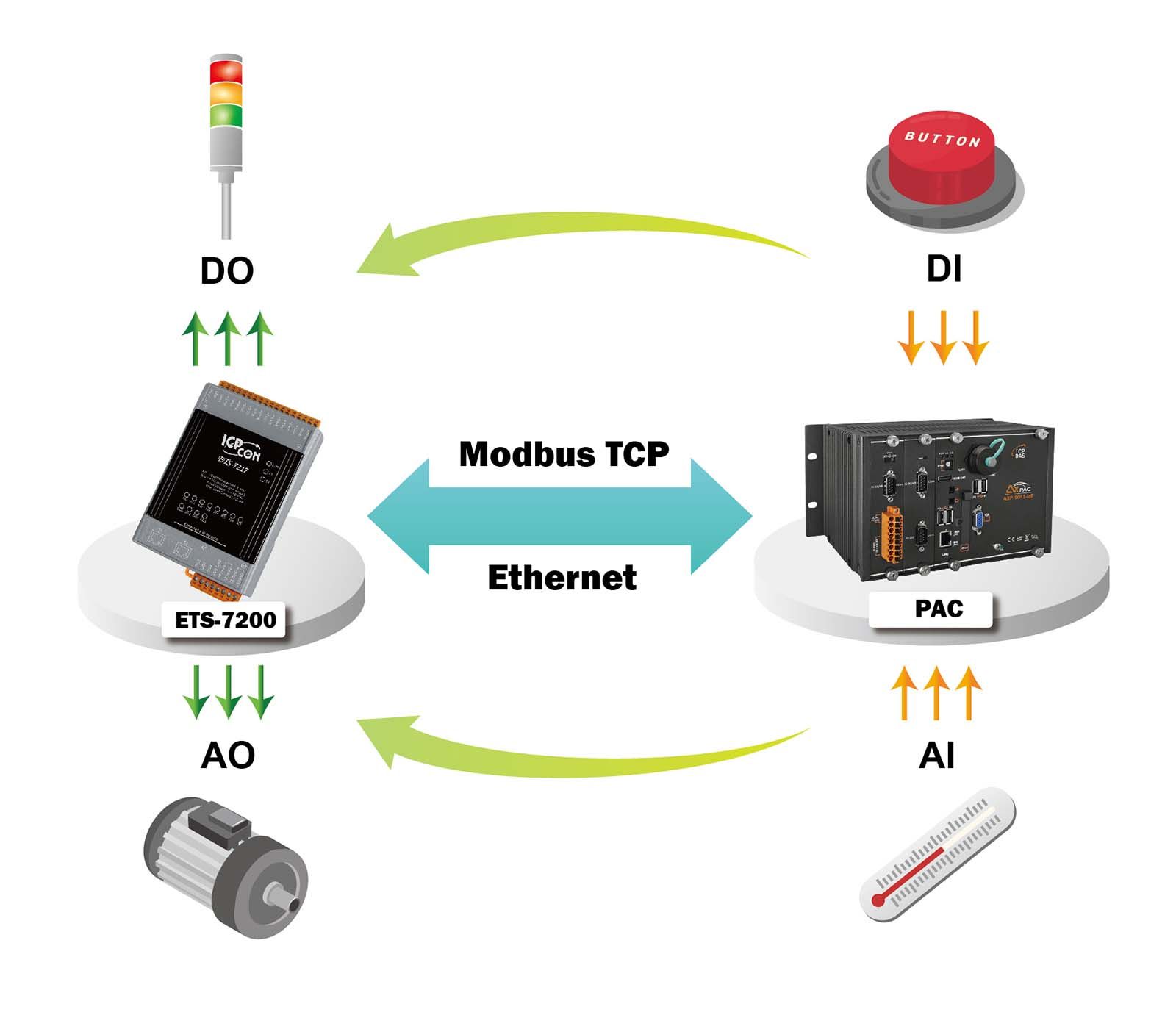

ETS-7200系列乙太網I/O模組支援多種I/O類型，例如光耦合隔離數位輸入、功率繼電器、PhotoMOS 繼電器以及開集極輸出，I/O Pair-Connection功能允許透過乙太網建立數位輸入與數位輸出相應的Pair-connection (鏡像)，完成設定後，ETS-7200系列模組會自動讀取本地數位輸入狀態，並通過後台Modbus TCP通訊協議將資料寫入至遠端數位輸出通道。
開機輸出值（Power-on Value）與安全輸出值（Safe Value）可以增進系統的安全性。開機輸出值會在三種(開機、模組在看門狗主導的重置，與執行重置命令後)情形下載入 AO、DO。而當通訊看門狗啟用並有逾時的情形發生，安全輸出值將會被載入 AO、DO。|
|
||||||
|
類比輸入
|
||||||
| 型號 | 類比輸入 | 數位輸出 | ||||
|---|---|---|---|---|---|---|
| 通道數 | 電壓和電流輸入 | 感測器輸入 | 通道數 | 類型 | Sink/Source (NPN/PNP) |
|
| ETS-7217 | 8 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
– | 4 | Open Collector | Sink (NPN) |
| ETS-7215 | 7 | - | RTD: Pt100, Pt1000, Ni120, Cu100, Cu1000 |
- | - | - |
| ETS-7218Z/S | 10 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ±20 mA, 0~20 mA, 4~20 mA |
熱電耦: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
3 | Open Collector | Sink (NPN) |
| ETS-7219Z/S | 10 | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0~20 mA, 4~20 mA |
熱電耦: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
3 | Open Collector | Sink (NPN) |
|
|
|||||||||
|
多功能輸入輸出
|
|||||||||
| 型號 | 類比輸入 | 類比輸出 | 數位輸入/計數器 | 數位輸出 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 電壓和電流輸入 | 感測器輸入 | 通道數 | 電壓和電流輸出 | 通道數 | 類型 | 通道數 | 類型 | |
| ETS-7226 | 6 | ±500 mV, ±1 V, ±5 V, ±10 V, 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA |
– | 2 | 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V 0 ~ 20 mA, 4 ~ 20 mA |
2 | 乾接點 (Source), 濕接點 (Sink,Source) |
2 | Open Collector (Sink) |
|
|
|||||||||
|
數位輸入/輸出
|
|||||||||
| 型號 | 數位輸入 | 數位輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 類型 | Sink/Source (NPN/PNP) |
通道數 | 類型 | Sink/Source (NPN/PNP) |
最大負載電流 @ 25 °C | |||
| ETS-7255 | 8 | 乾/濕接點 | Sink (NPN) | 8 | Open Collector | Source (PNP) | 650 mA/通道 | ||
各產品線比較表
| 比較項目 | ET-2200 |
tET tPET |
ETA-7000 PETA-7000 |
ET-7000 PET-7000 |
ET-7200 PET-7200 |
ETS-7200 |
|---|---|---|---|---|---|---|
| 圖片 |  |
 |
 |
|
 |
 |
| 乙太網路 | 2-Port Switch, 10/100 M |
10/100 M | 2-Port Switch, 10/100 M |
|||
| PoE | 只有 PET-2200 | 只有 tPET | 只有 PETA-7000 | 只有 PET-7000 | 只有 PET-7200 | - |
| 通訊協定 | Modbus TCP/UDP, MQTT, SNMP V2c (註1) | Modbus TCP/UDP, MQTT | Modbus TCP/UDP | Modbus TCP/UDP/TLS, MQTT (TLS option), SNMP v2c/v3, OPC UA, LwM2M |
||
| Web HMI | 有 | |||||
| Multi-client | 有 (32) | 有 (12) | 有(32) | |||
| IP 過濾功能 | 有 (可存取的 IP) | |||||
| DI 閂鎖功能 | 有 | |||||
| DI 計數器 (32-bit) | 2.5 / 3 kHz | 3.5 kHz (無過濾器) | 3 kHz | 100 / 500 Hz | 100 Hz | |
| I/O Pair-Connection | 有 (Pull/Push Mode) | 有 (Pull Mode) | ||||
| PWM | 有 (最大 100 H) | - | ||||
| 頻率量測 | 有 (最大 3 kHz) | - | ||||
| 雙看門狗 | 有 (Module, Host) | |||||
| 外型 | 修長型 | 小巧型 | 掌上型 | |||
| 導軌上的使用空間 | 3.3 cm | 5.2 cm | 7.2 cm | 7.6 cm | ||
