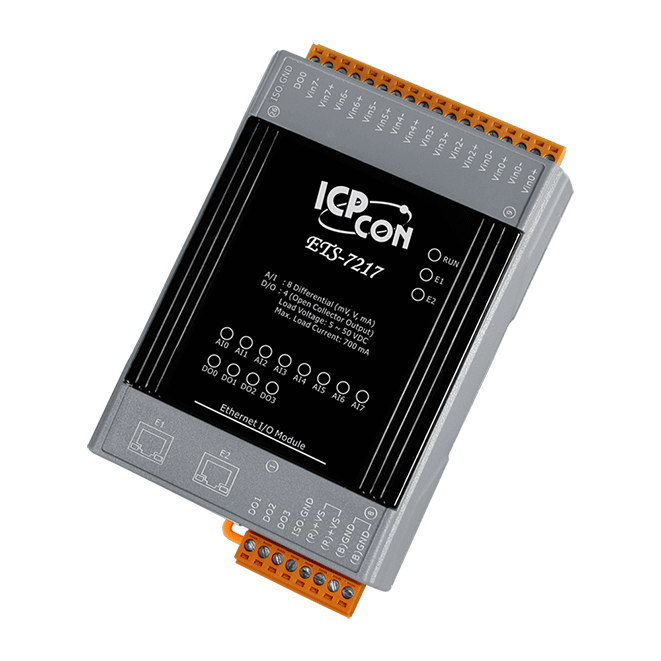

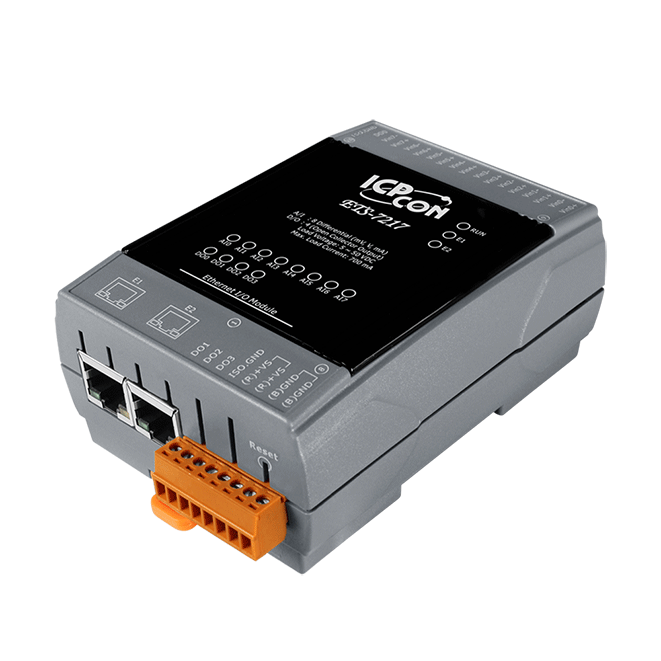

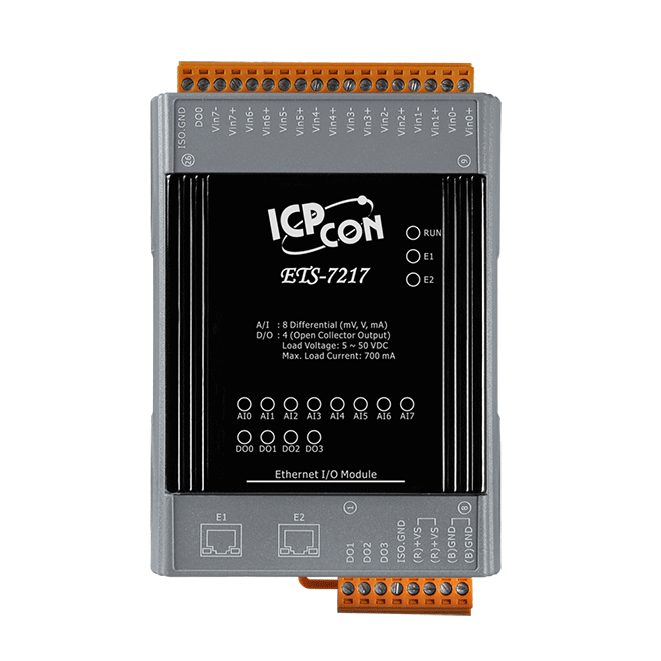

ETS-7217
網路型 I/O 模組，具有 2-port 乙太網交換器、8 類比輸入通道、4 數位輸出通道
特色
- 支援 http/https Web Server
- 加強 DoS保護
- 支援 Modbus/TCP Security
- 支援 OPC UA、MQTT with TLS
- 支援 802.1Q VLAN
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 支援 I/O Pair-Connection 功能
- 內建 I/O
- 類比輸入: 8 通道、提供 240 Vrms 過電壓保護
- 數位輸出: 4 通道
- 開機時間短 ( < 5 秒 )
介紹
ETS-7217 是一款配有 8 個差動式類比輸入通道 與 4 個數位輸出通道的模組，同時支援 OPCUA、MQTT、Rest API、CoAP、LwM2M 與 Modbus 通訊協定，可連接工業物聯網 (IIoT) 應用中的多種數位感測器。該模組提供所有類比通道可編程的輸入範圍 (+/-150 mV，+/-500 mV，+/-1 V，+/-5 V，+/-10 V，+/-20 mA，0 ~ 20 mA 與 4 ~ 20 mA)，其數位輸出通道可設為警報輸出，並具有短路與過載保護。每個類比通道可設定個別的輸入範圍，並有 240 Vrms 高電壓保護。每個類比輸入可依據 Jumper 對應的位置，來編程為電壓或電流輸入。ETS-7217 的採樣率可變更為快速或正常模式，並具有 4 kV ESD 保護和 2500 VDC 模組內部隔離。
ETS-7217 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算、排程和透過電子郵件發送警報的功能。
OPC UA 伺服器是 ETS-7217韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ETS-7217，無需特別訂製，從而降低了整合或應用軟體開發的成本。
ETS-7217 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算、排程和透過電子郵件發送警報的功能。
OPC UA 伺服器是 ETS-7217韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ETS-7217，無需特別訂製，從而降低了整合或應用軟體開發的成本。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 功能 | • 網頁管理介面 • IF-THEN-ELSE邏輯控制 • 監控與存取 I/O 資料 • 計時器 • 排程器 • 內部暫存器操作 • Email發送功能 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±2 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 類比輸入 | |
|---|---|
| 通道數 | 8 (差動式) |
| 類型 | 電壓 電流 |
| 範圍 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (可用 Jumper 選擇) |
| 解析度 | 16-bit |
| 精度 | Normal Mode: ±0.1% Fast Mode: ±0.5% 或更佳 |
| 採樣率 | Normal Mode: 10 Hz (全部通道) Fast Mode: 50 Hz (全部通道) |
| 輸入阻抗 | 電壓: 2 MΩ 電流: 125 Ω |
| 共模電壓保護 | ±200 VDC |
| 過電壓保護 | 240 Vrms |
| 過電流保護 | 50 mA @ 110 VDC (max.) |
| 個別通道設定 | 有 |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 隔離 | ±400 VDC, 虛擬通道間隔離 |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 隔離型開集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +5 ~ +50 VDC |
| 負載電流 | 每通道 700 mA |
| 過電壓保護 | +60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, OPC UA, MQTT, Rest API, CoAP, LwM2M, SNMP, SMTP, SNTP, HTTP/HTTPS |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 4.2 W (max.) |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
