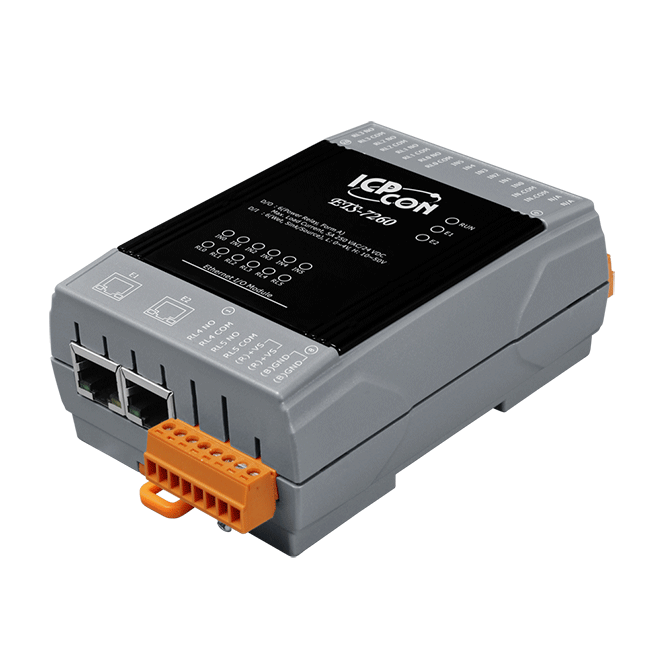

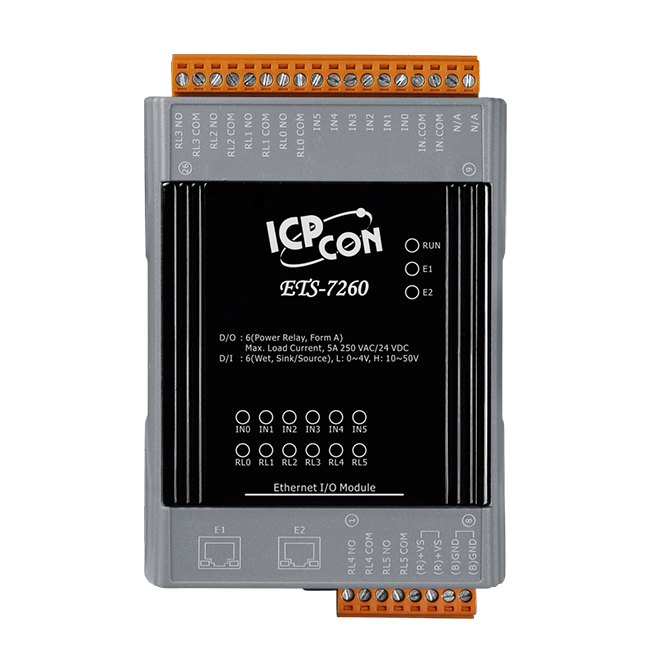

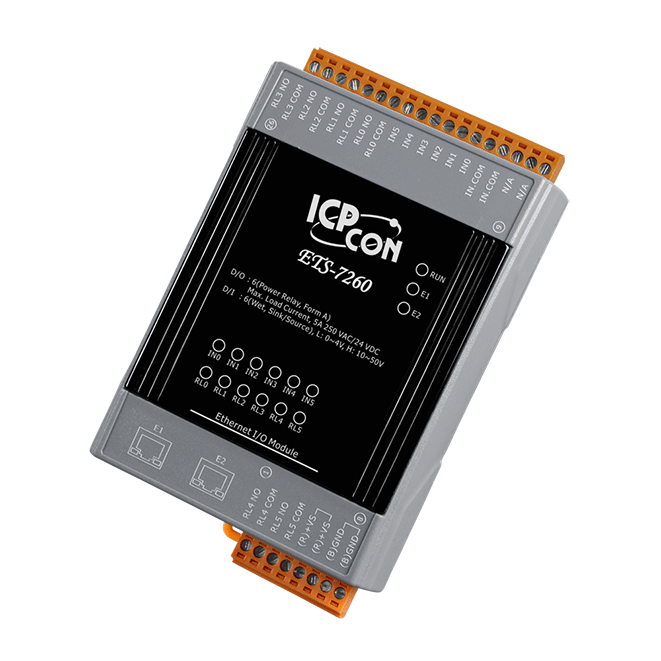

ETS-7260
網路型 I/O 模組，具有 2-port 乙太網交換器、6 功率繼電器輸出通道、6 數位輸入通道
特色
- 支援 http/https Web Server
- 加強 DoS保護
- 支援 Modbus/TCP Security
- 支援 OPC UA、MQTT with TLS
- 支援 802.1Q VLAN
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 支援 I/O Pair-Connection 功能
- 內建 I/O
- 數位輸入/計數器: 6 通道
- 功率繼電器: 6 通道
- 開機時間短 ( < 5 秒 )
介紹
ETS-7260 配有 6 濕接點數位輸入通道 與 6 個 Form A 電磁式繼電器，同時支援 OPCUA、MQTT、Rest API、CoAP、LwM2M 與 Modbus 通訊協定，可連接工業物聯網 (IIoT) 應用中的多種數位感測器。該模組具有 3000 VDC 瞬態過電壓保護的光隔離功能，但沒有通道間隔離。每個輸入通道都可用來當成一個 32-bit 的計數器。用戶可編程繼電器輸出的上電值與安全值。
ETS-7260 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算、排程和透過電子郵件發送警報的功能。
OPC UA 伺服器是 ETS-7260 韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ETS-7260，無需特別訂製，從而降低了整合或應用軟體開發的成本。
註: 繼電器接上電感性負載時，由於電感的儲能特性，當繼電器斷電時，會產生極大的反電動勢，而這些反向電壓會嚴重損壞繼電器觸點，並大幅縮短繼電器的壽命。您可為直流負載繼電器加裝飛輪二極體 (Flyback Diode) 或為交流負載繼電器加裝金屬氧化物壓敏電阻 (MOV, Metal Oxide Varistor)，來限制電感負載上的這些反激電壓。
ETS-7260 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算、排程和透過電子郵件發送警報的功能。
OPC UA 伺服器是 ETS-7260 韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ETS-7260，無需特別訂製，從而降低了整合或應用軟體開發的成本。
註: 繼電器接上電感性負載時，由於電感的儲能特性，當繼電器斷電時，會產生極大的反電動勢，而這些反向電壓會嚴重損壞繼電器觸點，並大幅縮短繼電器的壽命。您可為直流負載繼電器加裝飛輪二極體 (Flyback Diode) 或為交流負載繼電器加裝金屬氧化物壓敏電阻 (MOV, Metal Oxide Varistor)，來限制電感負載上的這些反激電壓。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 功能 | • 網頁管理介面 • IF-THEN-ELSE邏輯控制 • 監控與存取 I/O 資料 • 計時器 • 排程器 • 內部暫存器操作 • Email發送功能 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±2 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 6 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +10 ~ +50 VDC |
| OFF 電壓準位 | +4 VDC (max.) |
| 最大計數值 | 4,294,967,295 (32-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 KΩ |
| 過電壓保護 | +70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | 6 |
| 類型 | 功率繼電器, Form A (SPST N.O.) |
| 觸點規格 | 5 A @ 250 VAC/24 VDC (電阻負載) |
| 作動時間 | 10 ms (max.) |
| 釋放時間 | 5 ms (max.) |
| 電氣耐久性 | 10^5 ops. |
| 機械耐久性 | 2 × 10^7 ops. |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, OPC UA, MQTT, Rest API, CoAP, LwM2M, SNMP, SMTP, SNTP, HTTP/HTTPS |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 3.6 W (max.) |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
