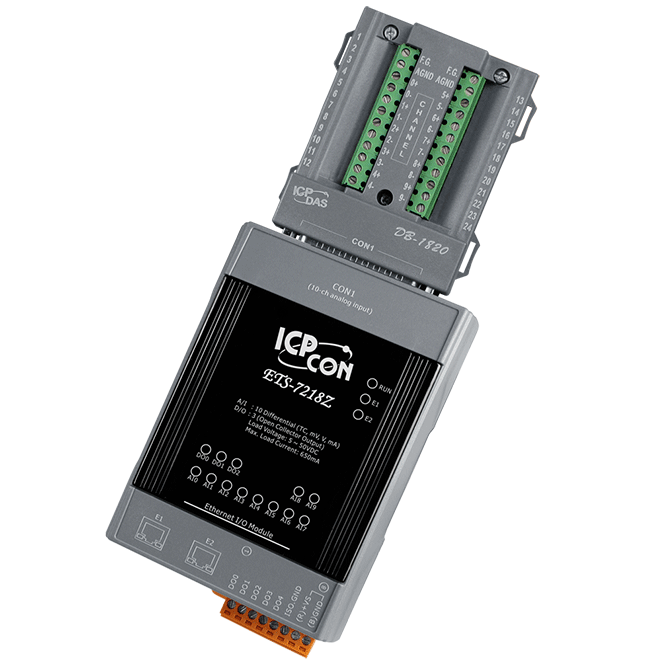

ETS-7218Z/S
通訊加密型 I/O 模組, 2-port 乙太網路交換器, 10-ch 熱電偶輸入, 3-ch DO
特色
- 支援 http/https Web Server
- 加強 DoS保護
- 支援 Modbus/TCP Security
- 支援 MQTT (optional TLS)
- 支援 802.1Q 與 802.1p 優先級標記
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 支援 Power-on and Safe Value
- 支援 I/O Pair-Connection 功能
- 內建 I/O
- 熱電偶輸入: 10 通道
- 數位輸出: 3 通道
- 開機時間短 ( < 5 秒 )
介紹
ETS-7218Z/S 專門設計用於極精確的熱電偶量測，且每個通道都具有冷接點自動補償功能，來確保溫度輸出的一致性並穩定現場的輸出溫度。該模組支援電流或電壓輸入，且 10 個輸入通道可個別設定為不同種類的類比輸入，並具有熱電偶斷線檢知 與 靜電 (ESD)/快速瞬變脈衝 (EFT)/電湧 (Surge) 保護機制。5 - 6 個數位輸出通道可設為警報輸出，並具有短路與過載保護。
ETS-7218Z/S 支援 MQTT、Rest API、CoAP、LwM2M 與 Modbus 通訊協定，可連接工業物聯網 (IIoT) 應用中的多種數位感測器。
ETS-7218Z/S 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算和排程功能。
ETS-7218Z/S 支援 MQTT、Rest API、CoAP、LwM2M 與 Modbus 通訊協定，可連接工業物聯網 (IIoT) 應用中的多種數位感測器。
ETS-7218Z/S 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算和排程功能。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 功能 | • 網頁管理介面 • IF-THEN-ELSE邏輯控制 • 監控與存取 I/O 資料 • 計時器 • 排程器 • 內部暫存器操作 • Email發送功能 |
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 類比輸入 | |
|---|---|
| 通道數 | 10 (差動式) |
| 類型 | 電壓 電流 熱電偶 |
| 穩定且一致性溫度輸出 | 有 |
| 範圍 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (需選用外部 125 Ω 電阻 ) 熱電偶 (J, K, T, E, R, S, B, N, C, L, M 與 LDIN43710) |
| 解析度 | 16-bit |
| 精度 | ±0.1% FSR 或更佳 |
| 採樣率 | 10 Hz (全部通道) |
| 輸入阻抗 | >300 kΩ |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | 有 |
| 斷線檢知 | 有 |
| 隔離 | ±400 VDC, 虛擬通道間隔離 |
| 數位輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | 隔離型開集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +5 ~ +50 VDC |
| 負載電流 | 每通道 650 mA |
| 過電壓保護 | +60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, MQTT, Rest API, CoAP, LwM2M, SNMP, SMTP, SNTP, HTTP/HTTPS |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 3.1 W (max.) |
| PoE 供電 | Yes, IEEE 802.3af, Class 2 |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
