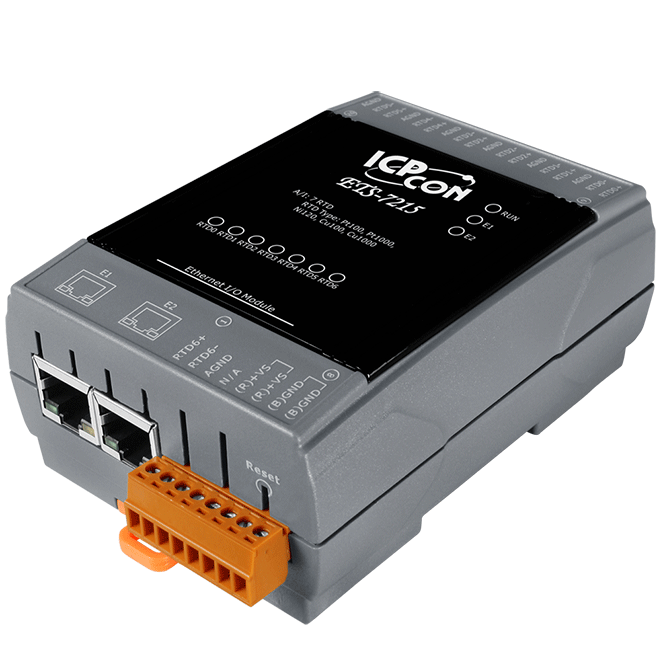

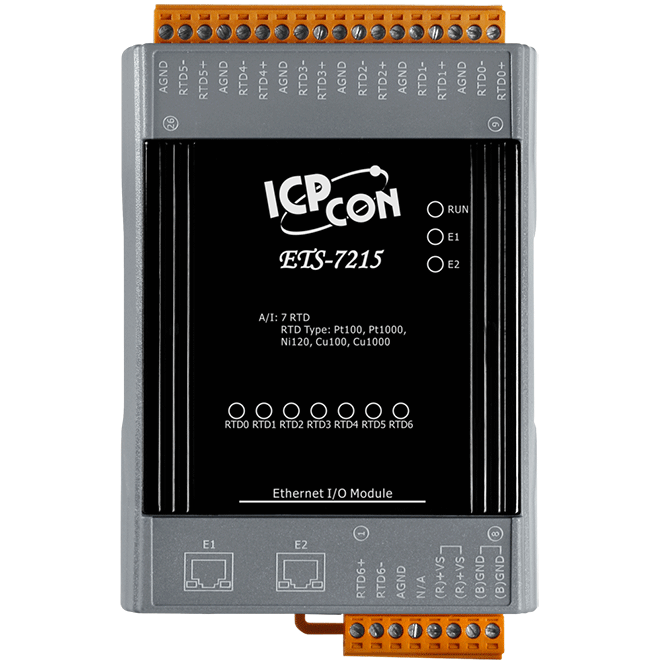

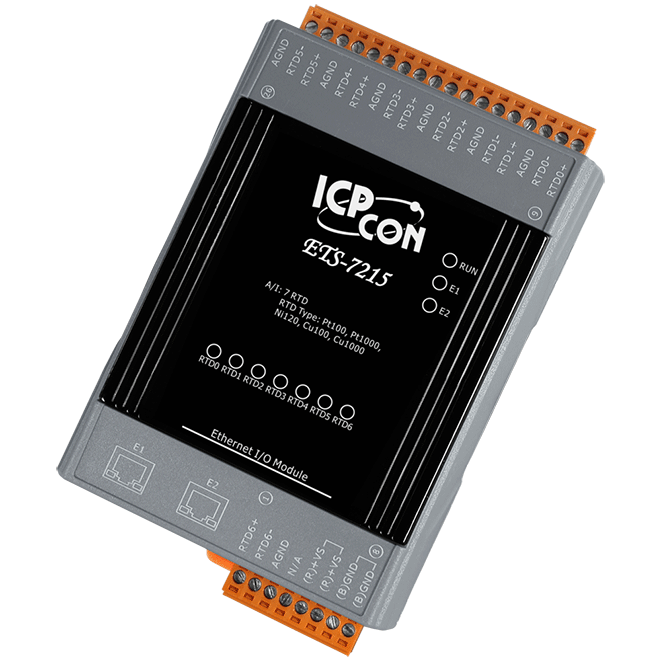

ETS-7215
通訊加密型I/O模組, 2-port 乙太網路交換器, 7-ch RTD 輸入
特色
- 支援 http/https Web Server
- 加強 DoS 保護
- 支援 Modbus/TCP Security
- 支援 MQTT (optional TLS)
- 支援 802.1Q 與 802.1p 優先級標記
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 支援 Power-on and Safe Value
- 支援 I/O Pair-Connection 功能
- 內建 I/O
- RTD 輸入: 7 通道
- 開機時間短 ( < 5 秒 )
介紹
ETS-7215 配有 7 個RTD輸入通道，同時支援 MQTT、Rest API、CoAP、LwM2M 與 Modbus 通訊協定，可連接工業物聯網 (IIoT) 應用中的多種數位感測器。ETS-7215每一通道可連接不同種類的熱電阻 (RTD，像是 Pt100，Pt1000，Ni120，Cu100，Cu1000)。同時，它完全符合 RoHS 標準，並具有 4kV ESD 保護與 與 2500 VDC 模組內部隔離。
ETS-7215 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算和排程功能。
ETS-7215 提供易於使用且直覺的網頁介面，讓使用者只需點擊幾下即可實現 IF-THEN-ELSE 控制邏輯；無需編程。內建 IF-THEN-ELSE 邏輯引擎，穩定且有效率地執行自動化邏輯。它還提供數學運算和排程功能。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 功能 | • 網頁管理介面 • IF-THEN-ELSE邏輯控制 • 監控與存取 I/O 資料 • 計時器 • 排程器 • 內部暫存器操作 |
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±2 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 類比輸入 | |
|---|---|
| 通道數 | 7 (差動式) |
| 類型 | RTD (2-wire, 3-wire) |
| 感測器類型 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| 電阻量測 | 3.2 KΩ (max.) |
| 解析度 | 16-bit |
| 精度 | ±0.05% |
| 採樣率 | 12 Hz (全部通道) |
| 輸入阻抗 | >1M Ω |
| 過電壓保護 | +120 VDC |
| 個別通道設定 | 有 |
| 斷線檢知 | 有 |
| 3 線式 RTD 線阻消除 | 有 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, MQTT, Rest API, CoAP, LwM2M, SNMP, SMTP, SNTP, HTTP/HTTPS |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 3.0 W (max.) |
| PoE 供電 | Yes, IEEE 802.3af, Class 2 |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
