DCON Utility Pro
DCON Utility Pro 是您從電腦端連接與設定泓格科技遠端 I/O 模組或從可程式自動化控制器 (PAC) 上進行 I-8K/I-9K I/O 模組組態設定最開始使用的工具軟體,可在電腦或泓格科技的各種控制主機上設定 I/O 模組,並測試模組的接線與通訊是否正常,也提供簡單的資料記錄功能。
如何使用DCON Utility Pro 進行遠端I/O模組的組態設定
DCON Utility Pro 需要安裝 Microsoft .NET Framework 3.5 或更新的版本才能執行。請從以下連結下載與安裝:
http://www.microsoft.com/en-us/download/details.aspx?id=21

功能
- 支援大多數的微軟 Windows 作業系統
- 支援 ICP DAS WES/ WinCE 可程式自動化控制器
- 支援 ICP DAS Linux 可程式自動化控制器
- 支援 ICP DAS 大多數的 I/O 模組和擴充單元,包含序列通訊與與乙太網路介面產品
- 快速設定多個相同設定的模組
- 資料記錄功能
- DCON 與 Modbus 通訊命令測試
特色
- 支援 DCON 與 Modbus 通訊協定: DCON Utility Pro 支援 ICP DAS 的 DCON 與 Modbus 模組,能以使用者選定的多重 BaudRate, Checksum , Format 設定循序掃描連接在序列埠上的 I/O 模組。即使是遺失了 RS-232/RS-485 設備模組的組態設定,DCON Utility Pro 也可以幫助您找到與模組通訊的參數設定。

- 設定模組: DCON Utility Pro 可用於設定模組,測試模組的 I/O 與其他監控功能,也可以快速設定多個相同設定的模組。

- 備份與還原 WinCE/WES 可程式控制器插槽上的 I-87K I/O 模組組態設定。

- 在電腦或 WinCE/WES 可程式控制器快速設定多個相同設定的模組。

- Linux PAC 支援: 提供設定 Linux 控制器上的 PAC I/O與遠端的 I/O 模組的使用介面。

- 資料記錄: 循序執行使用者自定義的命令,並將收送的資料或是錯誤訊息寫到記錄檔。


- 終端機模式通訊 : 以直接發送命令字串的方式測試模組或設備的功能。

DCON Utility Pro V4 新增功能
[DCON Utility Pro V4.2 功能简介]1. 可以通過 DCON_Gateway 程式在 Linux PAC 系統上設定背板或遠端的 I/O 模組
更多详細信息,请参考 FAQ: 如何使用DCON_Utility Pro設定Linux平台上的模組?
2. 支援 DLW-1243/DLW-1200/DLW-1100/ DLW-1120 微型氣象站 (版本 4.2.0.4 之後)
[DCON Utility Pro V4 功能简介]
搜尋功能: 可自由組合搜尋的通訊協定與通訊格式
- Baud Rate選項:
- 115200, 57600, 38400, 19200, 9600, 4800, 2400, 1200 (bps) - 通訊協定選項:
- DCON, Modbus RTU, Modbus ASCII - Checksum 選項:
- Disabled, Enabled - 資料格式選項:
- N81, N82, E81, O81 - 搜尋 RU-87PN Addr. Mode
- 用於 RU-87PN I/O 擴充單元的特殊位址模式
- 儲存 I/O 設定:
- 當搜尋與 I/O 模組設定完成之後,可用 "Save Project" 功能將設定儲存成專案檔備份。日後有需要查詢設定或更新模組時,打開專案檔就可以很快地確認模組的設定參數。 - 以樹狀結構同時顯示多個 COM Port 的搜尋結果:
備份專案檔
將專案使用的模組以搜尋的方式連線,並完成參數設定後,可將所有模組設定儲存為專案檔。日後需要更新模組或複製一套新的系統時,使用 "Load Project" 功能開啟專案檔即可取得所有設定參數。 專案檔儲存的資料包含:
使用情境: 樓宇自動化控制應用中通常使用多個 I/O模組,並分散配置在大樓各處,例如靠近燈光、空調等控制設備的地方。依據案場需求與模組功能會進行不同的設定,而為了讓系統容易維護,流暢運作,通常會有以下需求:
- 所有模組的通訊參數
- 可以快速調出 RS-485 網絡上多個模組的設定,立即開始進行通訊與測試等工作。 - 個別模組的功能參數設定
- 有助於了解模組的功能與備份這些設定
使用情境: 樓宇自動化控制應用中通常使用多個 I/O模組,並分散配置在大樓各處,例如靠近燈光、空調等控制設備的地方。依據案場需求與模組功能會進行不同的設定,而為了讓系統容易維護,流暢運作,通常會有以下需求:
- 各模組通訊參數設定資料(COM 埠號碼、通訊協議、通訊格式等)。
- 各個模組的功能參數設定記錄(如 Power On Value、Safe Value、Watchdog、AI 輸入範圍、AO 輸出範圍等)。
- 在日後因更新功能或模組損壞而進行更新和更換模組時,可以提出原始的設定值進行比對。
回復設定與模組診斷
在 DCON Utility Pro 載入之前儲存的專案檔,可用來恢復專案原始的設定與通訊狀態。也能利用軟體提供的比對功能,診斷現有模組的設定與專案檔中設定的差異。
比對的結果可能會有以下狀況:
比對的結果可能會有以下狀況:
- 完全一致
- 模塊通訊參數正確,但功能參數設定不同。
- COM Port 不存在或已變更。
- 模組不存在。
- 模組型號不同。
- 有新加入的模組存在。(新加入的模組設定參數不存在原始專案檔中,比對功能無法對新的模組進行診斷)
命令列工具
以文字模式送出模組的命令字串,並讀回模組執行命令之後的回應。
為了讓使用者能夠方便的取得模組命令的相關資訊,進行功能測試,命令列工具提供以下功能:
- 可用來判斷模組是否存在通訊問題,例如是否沒有回應,或者是回應亂碼等。
- 在開發程式的過程中,學習如何使用命令與接收回應。
為了讓使用者能夠方便的取得模組命令的相關資訊,進行功能測試,命令列工具提供以下功能:
- 點擊搜尋清單中的模組名稱,命令列工具會自動列出模組常用的命令清單。
- 點擊清單中的命令,自動顯示命令字串與參數,不需翻查手冊,即可進行測試。
- 可手動匯出 DCON 模組的命令表或 Modbus 模組的位址表。
快速設定多個遠端 I/O 模組

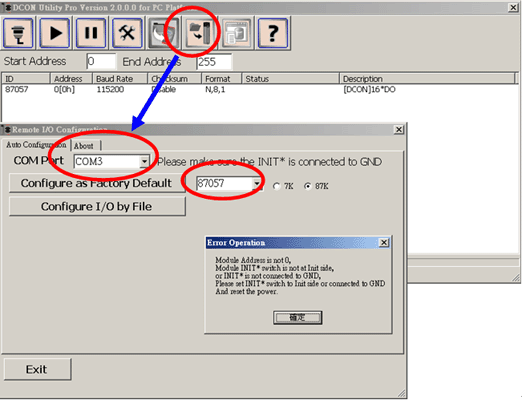

在量產自動控制設備,或是在專案中使用了大量同樣設定的模組時,一一設定模組常常要花不少時間。為了能夠快速設定大量的模組,DCON Utility Pro 提供全新的批量設定功能,能夠幫助使用者快速設定大量的 I-7K/M-7K/I-87K/tM 系列模組。操作步驟簡要說明如下:
- 離線檢視和設定 I-7K/M-7K/I-87K/tM 系列模組功能參數。
- 將設定儲存成專案檔,可以寄送給其他使用者,或是後續變更使用。
- 將模組的 INIT* 接腳接地之後再上電啟動模組,按下 Write 按鈕即可完成設定。
- 日後複製系統時,只需開啟專案檔,再將模組的 INIT* 腳位接地並啟動,就能迅速完成整批模組的設定。
備份和還原 PAC 上的 I-87K I/O 模組設定
PAC 主機上執行 "Save Project" 功能,可將主機上的 I-87K 模組設定存成備份檔案。如果之後需要升級設備或更換失效的模組,就可以利用備份檔快速還原模組的設定狀態。 “備份和還原 PAC 上的 I-87K I/O 模組設定” 功能也能用來判斷備份檔中使用的模組和目前主機上設置的差異。包含:
- 插槽上的模組是否被更換。
- 空的插槽上是否安裝了新的模組。
- 原有的模組是否已被移除。
離線設定 RU-87PN 擴充單元
支援 RU-87PN/USB-87PN/ET-87PN 系列擴充單元
- 可以在離線 (沒有 RU-87PN 擴充單元和 I-87K I/O模組) 的情況下編輯每個插槽的 I-87K I/O 模組設定。
- 可以將編輯完成的設定儲存為專案檔。
- 可以離線開啟專案檔,查看每個I-87K I/O模組的設定狀態。
- 在 RU-87PN (USB-87PN/ET-87PN) 連線的狀態下打開專案檔,可將設定的內容直接載入 I-87K I/O 模組。
資料記錄器功能
DCON Utility Pro V4 提供簡易的資料記錄器工具,不需編寫任何程式,即可將讀取到的數據儲存為 csv 格式文件,方便後續使用 Excel 進行數據與繪圖分析。
- 支援同時記錄多個 COM Port 的模組資料。
- 支援不同通訊協定的資料擷取。
- 依據搜尋結果提供模組通訊命令與參數,不需翻讀手冊查詢命令。
支援多國文字
DCON Utility Pro 內建英文、繁體中文和簡體中文。
- 使用者可以在 English.ini 檔案中編輯自己國家的文字內容。
- 切換語言後立即生效。
內含FAQ說明檔
DCON Utility Pro 内含 FAQ 文件,編碼分類如下:
- DCON_01_xxx 系列介紹 DCON Utility Pro 比較需要深入說明的功能。
- DCON_02_xxx 系列介紹了一些模組應用的使用方法,例如 Safe Value 如何配合看門狗功能。
- DCON_03_xxx 系列提供 DCON Utility Pro 使用者經常遇到的問題的解決方法。
DCON Utility Pro 支援多種 ICP DAS 遠端 I/O 監控模組。下表為DCON Utility Pro 的產品系列支援總表。
您也可以 點此查看詳細的型號說明。
I/O 模組與擴充單元 | 產品類型 |
---|---|
I-8K/I-9K 系列模組 | 平行匯流排 I/O 模組 |
I-87K/I-97K 系列模組 | RS-485 I/O 模組 |
I-7000,M-7000 系列模組 | RS-485 遠端 I/O 模組 |
M-2000,M-6000 與 tM 系列模組 | RS-485 遠端 I/O 模組 |
XV 擴充板 | I/O 擴充板 |
ZT 系列模組 | ZigBee I/O 模組 |
iSN, CL-200, DL 與 PIR 系列模組 | 遠端感測器模組 |
LC與 DALI 系列模組 | 燈控模組與 DALI 閘道器 |
SC 系列模組 | 風機控制模組 |
SL 系列模組 | 三色燈監控模組 |
DLW-1243, DLW-1200, DLW-1100, DLW-1120 | 微型氣象站 |
RU-87Pn, USB-87Pn, ET-87Pn 與 I-87Kn 擴充單元 | 遠端 I/O 擴充單元 |
I-8410, I-8810, I-8430, I-8830, I-8KE4 與 I-8KE8 從端 I/O 擴充單元 | 從端 MiniOS7 I/O 擴充單元 |
常見問題
產品使用 | |
---|---|
DCON_01_001 | 如何透過 INIT* 接地的方式快速設定大量同一型號的模組? |
DCON_01_002 | 如何透過儲存/載入 (Save/Load) 專案管理維護所有已完成設定的模組? |
DCON_01_003 | 如何備存與回存 PAC 主機上的 I-87K 模組設定? |
DCON_01_004 | 如何使用 DCON Utility Pro 資料記錄功能? |
DCON_01_005 | 如何通過 DCON Utility Pro 查詢模組使用的命令? |
DCON_01_006 | 如何使用多國語系? |
DCON_01_007 | 如何使用 DCON_Utility Pro 設定 Linux 平台上的模組? |
DCON_02_001 | 如何使用安全值與主機看門狗建立可靠安全遠端監控系統? |
DCON_02_002 | 如何讀取分散式系統中 DI 模組的 ON/OFF 訊號? |
DCON_02_003 | 如何將 GPS 接收器模組資料對應到 Google Map 網頁? |
DCON_02_004 | 如何更改配有撥碼開關及旋鈕開關模塊的通訊參數? |
DCON_02_005 | 如何對選購的 NTC 熱敏電阻溫度計設定 User define type? |
DCON_02_006 | I-87KN 與 RU-87PN /USB-87PN/ET-87PN 使用設定的差異? |
DCON_02_007 | 如何從 I-87KN 升級到 RU-87PN? |
疑難排除 | |
DCON_03_001 | 如何在您的系統啟用 Microsoft .NET Framework 3.5 或更新版的 Microsoft .NET Framework? |
DCON_03_002 | 如何解決 RS-485 網絡找不到模組的問題? |
