特色
-
支援多種通訊介面
-
RS-485 (Modbus RTU)
-
Ethernet (Modbus TCP)
-
Ethernet (Ethernet/IP)
-
CAN bus (CANopen)
-
-
雙向 kWh 計量功能，正確量測耗電與發電數據
-
體積精巧，安裝容易，適合各種工業現場
-
搭配CT 販售，提供更高的精確度，可達0.5% （PF=1）
-

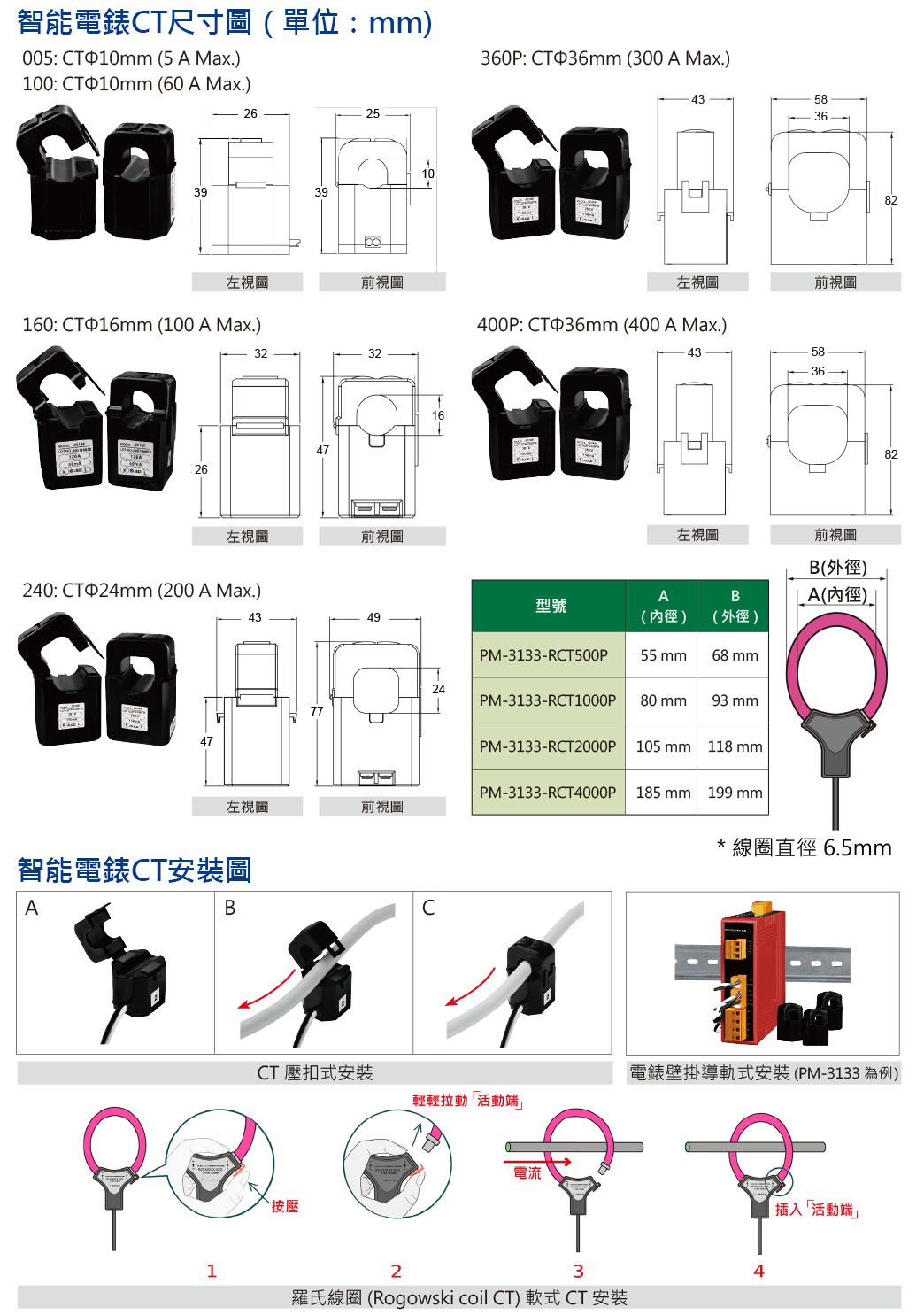

開口式 CT 配置，方便安裝
提醒：電錶類產品因搭配 CT 的規格繁多，無法在此表中列出所有電錶型號與 CT 搭配選項。請至各產品頁面查看完整訂購資訊及各規格 CT 的供貨狀況。
|
|
|||||||||||
|
單相/三相/多迴路 智能電錶（Modbus-RTU / Modbus-TCP）
|
|||||||||||
| 型號 | 單相/三相 | 迴路 | 雙向電流 | 是否附CT | 最大電壓 | 最大電流 | 最大CT 內徑 | CT線長 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modbus/RTU | Modbus/TCP | ||||||||||
| PM-3112-xxx | PM-3112-xxx-MTCP | 單相 | 2 | - | Yes | 300V | 200A | 24mm | 1.8m | ||
| PM-3114-xxx | PM-3114-xxx-MTCP | 單相 | 4 | - | Yes | 300V | 200A | 24mm | 1.8m | ||
| PM-3112-xxxP | PM-3112-xxxP-MTCP | 單相 | 2 | - | Yes | 300V | 200A | 24mm | 4m | ||
| PM-3114-xxxP | PM-3114-xxxP-MTCP | 單相 | 4 | - | Yes | 300V | 200A | 24mm | 4m | ||
| PM-2133D-xxxP (有 LED 顯示) |
PM-2133D-xxxP-MTCP (有 LED 顯示) |
三相 | 1 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| PM-2133DP (有 LED 顯示) |
PM-2133DP-MTCP (有 LED 顯示) |
三相 | 1 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| PM-2133D-RCTxxxP (有 LED 顯示) |
PM-2133D-RCTxxxP-MTCP (有 LED 顯示) |
三相 | 1 | Yes | Yes | 500V | 4000A | 185mm | 4m | ||
| PM-5133-xxxP (有 LCD 顯示) |
- | 三相 | 1 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| PM-5133-RCTxxxP (有 LCD 顯示) |
- | 三相 | 1 | Yes | Yes | 500V | 4000A | 185mm | 4m | ||
| PM-3033 | PM-3033-MTCP | 三相 | 1 | Yes | - | 500V | 5A | - | - | ||
| PM-3133-xxx | PM-3133-xxx-MTCP | 三相 | 1 | Yes | Yes | 500V | 400A | 36mm | 1.8m | ||
| PM-3133-xxxP | PM-3133-xxxP-MTCP | 三相 | 1 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| PM-3133P | PM-3133P-MTCP | 三相 | 1 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| PM-3133-RCTxxxP | PM-3133-RCTxxxP-MTCP | 三相 | 1 | Yes | Yes | 500V | 4000A | 185mm | 4m | ||
| PM-3133i-xxxP | PM-3133i-xxxP-MTCP | 三相 | 1 | Yes | Yes | 600V | 400A | 36mm | 4m | ||
| PM-3133i-RCTxxxP | PM-3133i-RCTxxxP-MTCP | 三相 | 1 | Yes | Yes | 600V | 4000A | 185mm | 4m | ||
| PM-4324-xxxP (1組主迴路) |
PM-4324-xxxP-MTCP (1組主迴路) |
單相/三相 | 24/8 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| PM-4324A-xxxP (1 或 2 組主迴路) |
PM-4324A-xxxP-MTCP (1 或 2 組主迴路) |
單相/三相 | 24/8 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| PM-4324P (1組主迴路) |
PM-4324P-MTCP (1組主迴路) |
單相/三相 | 24/8 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| PM-4324AP (1 或 2 組主迴路) |
PM-4324AP-MTCP (1 或 2 組主迴路) |
單相/三相 | 24/8 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| 註 1: 可自行將CT 線長延伸到 8 米（羅氏線圈的CT 除外），並且精度不會降低。 建議用AWG18 ~ 14（剖面積0.75 ~ 2.0mm2）的雙絞線，比較不會受到干擾。 註 2: 電錶型號後面的 -xxx，-xxxP 代表附的 CT 規格，依電流範圍及電纜線線徑，可以不同的選擇。 註 3: 電錶型號後面 -xxxP的 P 代表 CT 內建保護電路，可避免 CT 二次側開路對人體造成傷害。 註 4: PM-4324A 具備 兩組獨立主迴路輸入 ，可適用於各種不同的電力迴路場合。 註 5: PM-3133i 系列內建隔離變壓器保護，進而提供對於磁場干擾與篡改的抗干擾能力。 註 6: 搭配 333 mV 輸出之電流互感器（CT）時，實際量測電流範圍需視客戶選用之 CT 規格（一次側電流）而定。 |
|||||||||||
提醒：電錶類產品因搭配 CT 的規格繁多，無法在此表中列出所有電錶型號與 CT 搭配選項。請至各產品頁面查看完整訂購資訊及各規格 CT 的供貨狀況。
|
|
|||||||||||
|
單相/三相/多迴路 智能電錶（Ethernet/IP, CANopen）
|
|||||||||||
| 型號 | 單相/三相 | 迴路 | 雙向電流 | 是否附 CT | 最大電壓 | 最大電流 | 最大 CT 內徑 | CT 線長 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| EtherNet/IP | CANopen | ||||||||||
| - | PM-3112-xxx-CPS | 單相 | 2 | - | Yes | 300V | 200A | 24mm | 1.8m | ||
| - | PM-3114-xxx-CPS | 單相 | 4 | - | Yes | 300V | 200A | 24mm | 1.8m | ||
| - | PM-3112-xxxP-CPS | 單相 | 2 | - | Yes | 300V | 200A | 24mm | 4m | ||
| - | PM-3114-xxxP-CPS | 單相 | 4 | - | Yes | 300V | 200A | 24mm | 4m | ||
| - | PM-3033-CPS | 三相 | 1 | Yes | - | 500V | 5A | - | - | ||
| PM-3133-xxxP-EIP | PM-3133-xxxP-CPS | 三相 | 1 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
| - | PM-3133P-CPS | 三相 | 1 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| PM-3133-RCTxxxP-EIP | PM-3133-RCTxxxP-CPS | 三相 | 1 | Yes | Yes | 500V | 4000A | 185mm | 4m | ||
| PM-3133i-xxxP-EIP | PM-3133i-xxxP-CPS | 三相 | 1 | Yes | Yes | 600V | 400A | 185mm | 4m | ||
| PM-4324-xxxP-EIP (1 組主迴路) |
PM-4324-xxxP-CPS (1 組主迴路) |
單相/ 三相 |
24/8 | Yes | Yes | 500V | 400A | 36mm | 4m | ||
|
PM-4324A-xxxP-EIP (1 或 2 組主迴路) |
PM-4324A-xxxP-CPS (1 或 2 組主迴路) |
單相/ 三相 |
24/8 | Yes | - | 500V | 依 CT 而定（333 mV 輸入） | ||||
| 註 1: 可自行將CT 線長延伸到 8 米（羅氏線圈的CT 除外），並且精度不會降低。 建議用AWG18 ~ 14（剖面積0.75 ~ 2.0mm2）的雙絞線，比較不會受到干擾。 註 2: 電錶型號後面的 -xxx，-xxxP 代表附的 CT 規格，依電流範圍及電纜線線徑，可以不同的選擇。 註 3: 電錶型號後面 -xxxP的 P 代表 CT 內建保護電路，可避免 CT 二次側開路對人體造成傷害。 註 4: PM-4324A 具備 兩組獨立主迴路輸入 ，可適用於各種不同的電力迴路場合。 註 5: PM-3133i 系列內建隔離變壓器保護，進而提供對於磁場干擾與篡改的抗干擾能力。 註 6: 搭配 333mV 輸出之電流互感器（CT）時，實際量測電流範圍需視客戶選用之 CT 規格（一次側電流）而定。 |
|||||||||||

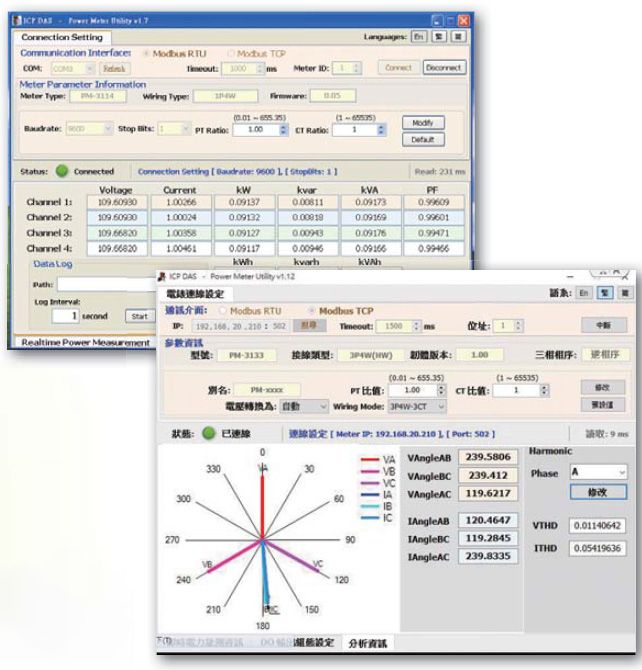

Power Meter Utility電錶工具軟體
Power Meter Utility安裝於PC端，透過COM Port或Ethernet介面讀取前端電錶設備所量測的電力資料，並將讀取值顯示於畫面上，提供現場工程人員進行電錶的檢測與系統參數設定。
- 以Modbus RTU或Modbus TCP通訊協定與泓格科技電錶設備連接
- 即時檢視電錶量測值
- 即時設定電錶系統參數
- 回復電錶參數為預設值
- 提供資料記錄功能
.jpg)
.jpg)
CANopen Master Utility
為了讓用戶更容易更方便使用泓格科技研發的CANopen主站設備，特別提供CPMUtility應用工具軟體，這個工具軟體支援許多CANopen的通訊功能，例如NMT通訊協議、SYNC通訊協議、EMCY通訊協議、SDO通訊協議、PDO通訊協議等等，透過這些工具，用戶可以輕易的測試與監聽任何CANopen網路。
其特色為:
1. 自動偵測所有CPMUtility所支援的CANopen主站設備
2. 自動偵測所有 CANopen 網路上的 CANopen 從站設備
3. 支援 EDS 文件
4. 輕鬆設定動態 PDO 物件
5. 可偵測節點巡邏（Node Guarding） 事件與心跳 （Heartbeat） 事件
6. 支援EMCY 訊息偵測
7. 每個CANopen主站最多可以有5組 SYNC 訊息生產者
8. 支援I-8123W, I-87123, PISO-CPM100(U), I-7565-CPM 及 PISO-CAN/ PEX-CAN/PCM-CAN (限定CPM Library 2.00 以後版本)
9. 支援OS: WinCE5.0/CE6.0/XPe 及 Win2K/XP/Vista/7 （32位元系統）
