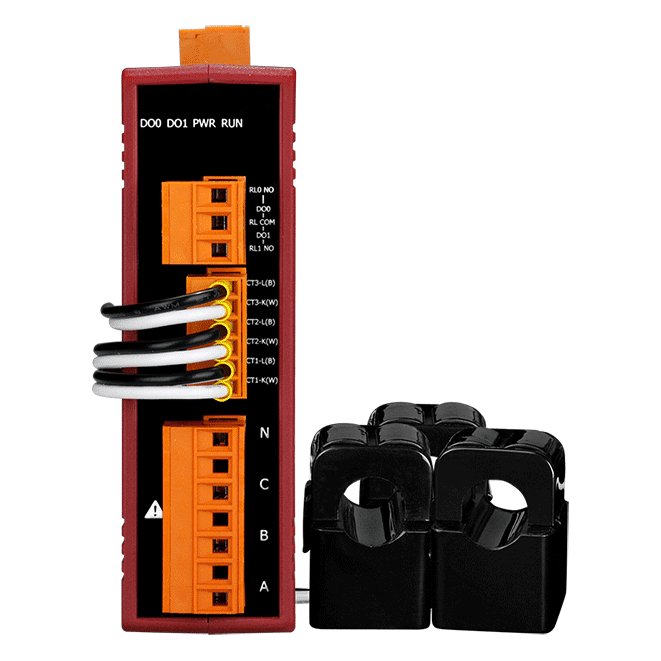

三相智能電錶, Modbus RTU 系列
特色
• 雙向kWh 計量功能
• 有效值 RMS 功率測量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• 電流量測最大可達 400 A
• 電壓量測最大可達 500 V
• 開口式 CT 易於安裝
• W測量精度優於0.5%（PF=1）
• 具有總諧波失真（THD）量測功能
• 2 Power Relay 輸出（Form A）
• IEC 61010-1 與EN 61010-1標準
• 有效值 RMS 功率測量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• 電流量測最大可達 400 A
• 電壓量測最大可達 500 V
• 開口式 CT 易於安裝
• W測量精度優於0.5%（PF=1）
• 具有總諧波失真（THD）量測功能
• 2 Power Relay 輸出（Form A）
• IEC 61010-1 與EN 61010-1標準
介紹
泓格科技（ICP DAS）為您提供最強大且具成本效益之智能電錶 PM-3133 系列，讓您可取得即時的三相電力系統量測資訊。因其具備高精度（<0.5％，PF=1）之特性， PM-3133 系列可以適用於低電壓的一次側以及中／高電壓的二次側，使用戶能夠獲得可靠和準確的能源消耗數據，並進行即時的設備監控與操作。除了精巧的尺寸和高性價比之外，也提供開口式CT的量測方式（支持不同的類型，輸入電流最大可達 400 A）。輸入電壓範圍10 〜 500 VAC，可相容於各國電壓規範。支援 2 路繼電器輸出，它可以與警報器或燈控整合，於電力量測資訊出現異常狀況時發出警報訊息。
應用
• 發電機監控
• 配電開關系統
• 電能管理
相似產品
| 電功率測量 | |
|---|---|
| 接線 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| 迴路數 | 三相: 1 單相: 3 @ 1P2W-1CT 1 @ 1P3W-2CT |
| 輸入電壓 | 10 ~ 500 V |
| 輸入電流 | PM-3133-005P: CTØ10 mm (0.05 A ~ 5 A) PM-3133-100P: CTØ10 mm (0.05 A ~ 60 A) PM-3133-100: CTØ10 mm (0.05 A ~ 60 A) PM-3133-160P: CTØ16 mm (0.1 A ~ 100 A) PM-3133-160: CTØ16 mm (0.1 A ~ 100 A) PM-3133-240P: CTØ24 mm (0.15 A ~ 200 A) PM-3133-240: CTØ24 mm (0.15 A ~ 200 A) PM-3133-360P: CTØ36 mm (0.3 A ~ 300 A) PM-3133-400P: CTØ36 mm (0.3 A ~ 400 A) |
| 輸入頻率 | 50/60 Hz |
| W 精度 | 優於 0.5% (PF=1) |
| 量測電力參數 | 有效值RMS 電壓 (Vrms), 有效值 RMS 電流 (Irms), 有功功率 (kW), 有功電能 (kWh), 視在功率 (kVA), 視在電能 (kVAh), 無功功率 (kVAR), 無功電能 (kVARh), 功率因數(PF), 頻率Frequency |
| 資料更新率 | 1 秒 |
| 繼電器輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Power Relay |
| 觸點規格 | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 9600, 19200 (出廠預設), 38400, 115200; 可調DIP Switch 選擇 |
| Data 格式 | N,8,1 (出廠預設); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| 通訊協定 | Modbus RTU |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ 48 VDC |
| 功耗 | 2 W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 33 x 127 x 100 (W x L x H) |
| 安裝 | 導軌安裝（DIN-Rail Mounting） |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -25 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度，無結露(Non-condensing) |
