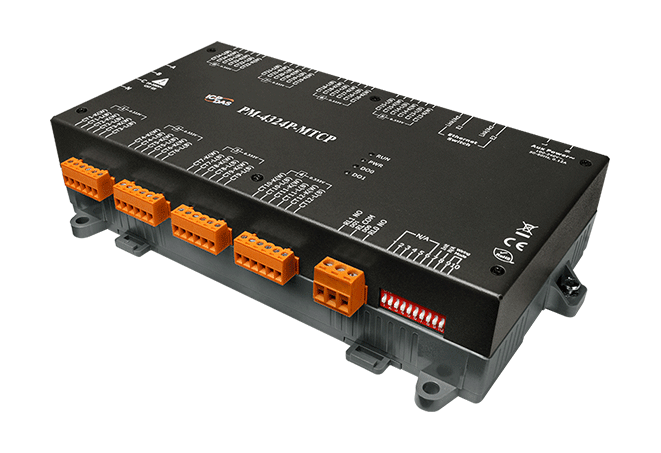

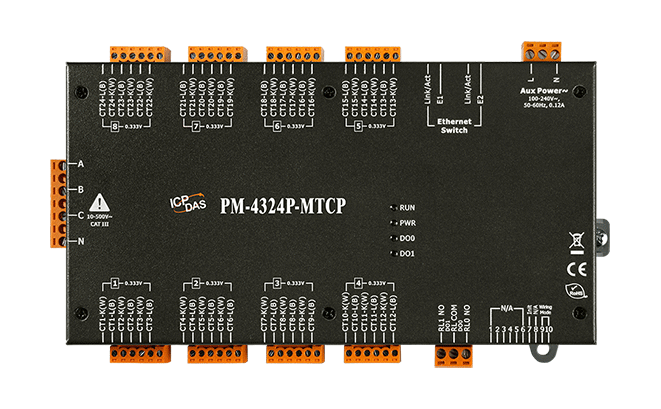

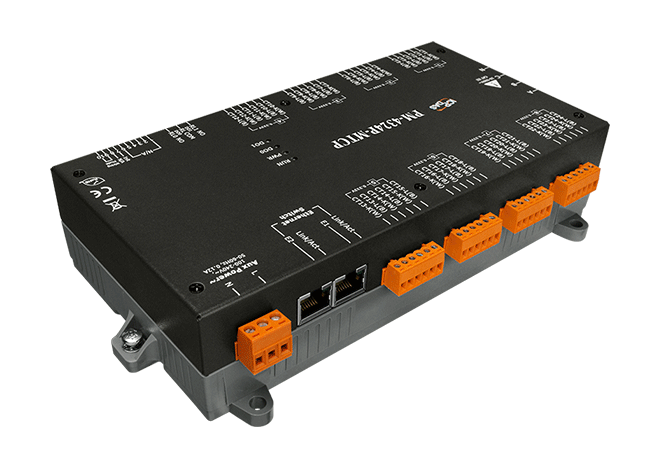

PM-4324P-MTCP
多迴路智能電錶
特色
• 雙向kWh計量功能
• 三相8迴路或單相24迴路
• 有效值RMS功率測量
• 3P4W、3P3W、1P3W、1P2W能源消耗分析
• 支援輸出為 333mV 的電壓式電流互感器（CT）
• 電壓量測最大可達500 V
• 具有總諧波失真（THD）量測功能
• 支援 Modbus TCP 通訊協議
• 2 Power Relay輸出（Form A）
• IEC 61010-1與EN 61010-1標準
• 三相8迴路或單相24迴路
• 有效值RMS功率測量
• 3P4W、3P3W、1P3W、1P2W能源消耗分析
• 支援輸出為 333mV 的電壓式電流互感器（CT）
• 電壓量測最大可達500 V
• 具有總諧波失真（THD）量測功能
• 支援 Modbus TCP 通訊協議
• 2 Power Relay輸出（Form A）
• IEC 61010-1與EN 61010-1標準
介紹
PM-4324P 是泓格科技（ICP DAS）多迴路智能電錶，最多可監控 8個3相迴路（8 three phase circuits） or 24個單相迴路（24 single phase circuits )。PM-4324P 透過外接電流轉換器（CTs）可量測最大達 24 個電流，此靈活性讓 PM-4324P 特別適合裝置於多戶多設施的大樓，如 ： 住宅社區、辦公大樓與購物中心。 其精巧的尺寸易於安裝至現有配電盤內，或嵌入安裝其近處，從而省去昂貴的改造成本或安裝設備的額外空間。
PM-4324AP 配備兩組獨立主迴路電壓輸入，可分別對應不同電力系統進行監測；亦可將兩組輸入並聯使用，轉換為單一主迴路配置，功能等同於 PM-4324P，提供更高彈性與應用彈性。
PM-4324P/PM-4324AP 不附帶 CT，使用者可自行選擇搭配 333mV 輸出規格的電流互感器（CT），但無法使用羅氏線圈。
PM-4324AP 配備兩組獨立主迴路電壓輸入，可分別對應不同電力系統進行監測；亦可將兩組輸入並聯使用，轉換為單一主迴路配置，功能等同於 PM-4324P，提供更高彈性與應用彈性。
PM-4324P/PM-4324AP 不附帶 CT，使用者可自行選擇搭配 333mV 輸出規格的電流互感器（CT），但無法使用羅氏線圈。
應用
• 發電機監控
• 配電開關系統
• 電能管理
• 電力品質分析
相似產品
| 電功率測量 | |
|---|---|
| 接線 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| 迴路數 | 三相: 8 單相: 24 @ 1P2W-1CT, 8 @ 1P3W-2CT |
| 輸入電壓 | 10 ~ 500 V |
| 輸入頻率 | 50/60 Hz |
| W 精度 | 精度約 2~5%（PF = 1），依所搭配 CT 而異，須正確設定 CT 比值 |
| 量測電力參數 | 有效值RMS 電壓 (Vrms), 有效值 RMS 電流 (Irms), 有功功率 (kW), 有功電能 (kWh), 視在功率 (kVA), 視在電能 (kVAh), 無功功率 (kVAR), 無功電能 (kVARh), 功率因數(PF), 頻率Frequency |
| 資料更新率 | 1 秒 |
| 乙太網路 | |
|---|---|
| 通訊協定 | Modbus TCP |
| 電源 | |
|---|---|
| 輸入範圍 | +85 ~ +264 VAC (277 VAC 可用) |
| 功耗 | 6 W |
| 告警輸出 | Form A (Normal Open) x 2; Relay Contact Voltage 範圍: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
| 機構 | |
|---|---|
| 外殼 | 金屬 |
| 尺寸 (mm) | 237 x 57 x 134 (W x L x H) |
| 安裝 | 導軌/壁掛安裝（DIN-Rail & Wall Mounting） |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -25 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度，無結露(Non-condensing) |
