PM-3133P-MTCP
三相智能電錶, Modbus TCP
特色
• 雙向 kWh 計量功能
• 有效值 RMS 功率測量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• 支援輸出為 333mV 的電壓式電流互感器（CT)
• 電壓量測最大可達 500 V
• 具有總諧波失真（THD）量測功能
• 2 Power Relay 輸出（Form A）
• IEC 61010-1 與 EN 61010-1標準
• 有效值 RMS 功率測量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• 支援輸出為 333mV 的電壓式電流互感器（CT)
• 電壓量測最大可達 500 V
• 具有總諧波失真（THD）量測功能
• 2 Power Relay 輸出（Form A）
• IEC 61010-1 與 EN 61010-1標準
介紹
泓格科技（ICP DAS）為您提供最強大且具成本效益之智能電錶 PM-3133P 系列，讓您可取得即時的三相電力系統量測資訊。PM-3133P 系列可以適用於低電壓的一次側以及中／高電壓的二次側，使用戶能夠獲得可靠和準確的能源消耗數據，並進行即時的設備監控與操作。輸入電壓範圍 10 〜 500 VAC，可相容於各國電壓規範。支援 2 路繼電器輸出，它可以與警報器或燈控整合，於電力量測資訊出現異常狀況時發出警報訊息。PM-3133P 不附帶 CT，使用者可自行選擇搭配 333mV 輸出規格的電流互感器（CT），滿足多樣化應用需 , 但無法使用羅氏線圈。
應用
• 發電機監控
• 配電開關系統
• 電能管理
相似產品

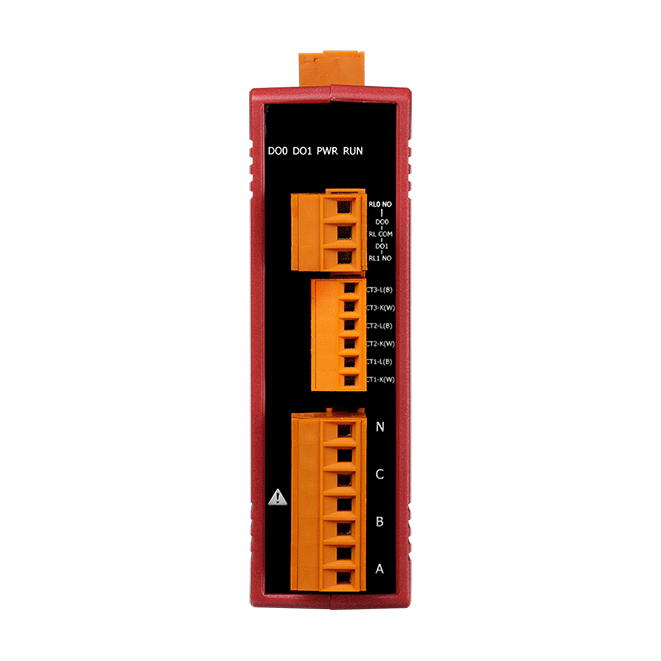

| 電功率測量 | |
|---|---|
| 接線 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| 迴路數 | 三相: 1 單相: 3 @ 1P2W-1CT 1 @ 1P3W-2CT |
| 輸入電壓 | 10 ~ 500 V |
| 輸入電流 | 支援 333mV 輸出之電流互感器（CT），實際量測電流大小需依客戶選用之 CT 規格（一次側電流）決定 |
| 輸入頻率 | 50/60 Hz |
| W 精度 | 精度約 2~5%（PF = 1），依所搭配 CT 而異，須正確設定 CT 比值 |
| 量測電力參數 | 有效值RMS 電壓 (Vrms), 有效值 RMS 電流 (Irms), 有功功率 (kW), 有功電能 (kWh), 視在功率 (kVA), 視在電能 (kVAh), 無功功率 (kVAR), 無功電能 (kVARh), 功率因數(PF), 頻率Frequency |
| 資料更新率 | 1 秒 |
| 繼電器輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Power Relay |
| 觸點規格 | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |

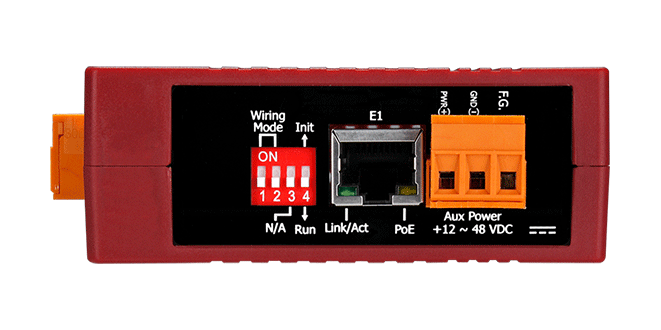

| 乙太網路 | |
|---|---|
| Ports | 1x RJ45, 10/100 Base-TX |
| PoE | Yes |
| 通訊協定 | Modbus TCP |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ 48 VDC or PoE |
| 功耗 | 2 W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 33 x 100 x 127 (W x L x H) |
| 安裝 | 導軌安裝（DIN-Rail Mounting） |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -25 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度，無結露(Non-condensing) |
