| Model: W-8347 |
|
| Model: W-8747 |
|
|
|
W-8347, W-8747 |
 |
|
| 雙乙太網 ISaGRAF 可程式自動化控制器 (雙網路: 10/100 Mbps) |
 |
 |
 |
 |
|
 |
 |
 |
 |
|
|
|
|
|
 |
|
|
|
| |
|
|
| |
|
|
| |
WinCon-8x47 為內含 ISaGRAF SoftLogic 的雙乙太網路可程式自動化控制器, 內建有 2 個 10/100M Ethernet 通訊埠, 2 個 USB 接口, 1 個 |
|
| |
RS-232 和 1 個 RS-485 通訊埠, 您可選擇本機 I/O 模組 : I-8K/I-87K 系列 I/O 模組或 RS-485 遠程 I/O 模組 : I-7000 或遠程擴充單元 ( I-87Kn |
|
| |
或 RU-87Pn ) 加上 I-87K 系列 I/O 模組. |
|
| |
|
|
| |
W-8xx7 同時也支援 : Modbus RTU Slave 通訊協議、Modbus TCP/IP Slave 通訊協議、Modbus Master RTU/ASCII 通訊協議、遠程 I/O |
|
| |
、Fbus、Ebus、SMS : 簡訊服務、modem 連結、MMICON/LCD 及使用者自訂通訊協議. |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
 請點選 " ISaGRAF 控制器之效能比較表 " |
|
| |
|
|
|
|
|
| |
 量測水泥建物的應力 |
 泓格科技 (ICP DAS) 發布最有效的振弦式傳感器 (VW sensor) 解決方案, 此方案主要用來量測建築物的應力或內部滲水的壓力, 可用於
如江河大壩的監控, 橋樑監控, ...等 |
| 該方案已經成功的應用在中國靠近武漢某地的壩堤監控上. |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 091 取得更多資訊 |
| |
 |
| |
|
|

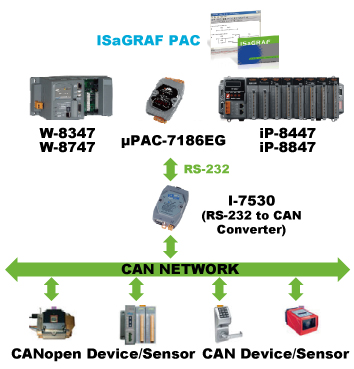

| 整合 CAN/CANopen 設備與感應器 |
| W-8xx7 最多支持 10 個 I-7530 (RS-232 轉 CAN 轉換器) |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 086 取得更多資訊 |
| |
 |
| |
|
|
| |
| 傳送可攜帶附件檔案的 E-mail |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 067 取得更多資訊 |
| |
 |
| |
|
|

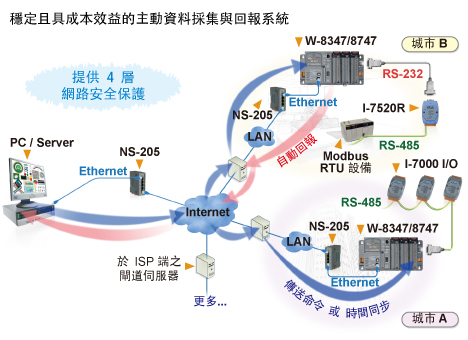

| 主動訊號採集與資料回報系統 ( 如何使用? ) |
| 提供 VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式 |
| ISaGRAF 控制器可使用 UDP/IP主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器. |
| |
| 優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP. |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊. |
| |
| 請按此處觀看圖片 |
| |
|
|
| |

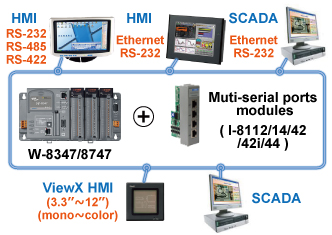

| Modbus RTU/TCP Slave 埠 ( 如何使用? ) |
| Modbus RTU (RS-232/485/422) : 最多可連接 5 個 Modbus RTU Slave 埠 |
Modbus TCP/IP : 最多可連接 32 個 Modbus TCP Slave 埠
( W-8xx7 的 Driver 4.02版或之前版本只起支持 8 個Modbus TCP/IP 連線, 從第4.03版起支持最多32個Modbus TCP/IP 連線) |
| |
 |
| |
| Modbus RTU/ASCII Master 埠 ( 如何使用? ) |
| Modbus RTU/ASCII Master (RS-232/485/422) : 最多可連接 10 個 RTU/ASCII Master 埠 |
| |
| 請按此處觀看圖片 |
| |
|
|
| |
| EKAN - Modview LED 顯示器 ( 如何使用? ) |
泓格科技的 ISaGRAF 控制器 : WP-8x47, W-8x47/8x46, iP-8x47, I-8xx7, I-7188EG/XG, μPAC-7186EG 可由其 RS-485 通訊埠透過 Modbus RTU 通訊協定, 在 Modview LED 顯示器上顯示各種訊息, 包括了 : 英文字, 實數與整數資料 (Real/Integer), 數字量資料 (Boolean), 多國語言文字, 採用 BMP 格式 (比如, 中文, 俄文, 日文, 法文, 西班牙文, ...), BMP 圖形.
|
|
| |
| 請按此處觀看圖片 |
| |
|
|
| |
| 遠程 I/O 模組 |
| 約有 100 種本機 I/O ( I-8K, I-87K ) 與 遠程 I/O ( I-7K, M-7K 與 RU-87P1/2/4/8 + I-87K 模組可供選擇. |
| |
|
| |
|
|
| 快速 FRnet 遠程 I/O |
| I/O掃描快速: 約 3 ms/scan ( 此速度是依據程式的 PLC 掃描時間來決定, 當 ISaGRAF PLC 程式的掃瞄時間約為8 ms時, 則所有的掃描時間是8 ms, 而不是3 ms). 最多可接 I/O 點數為 7 x 256 = 1792 個數位輸入點 與 1792 個數位輸出點 (若 WinCon-8747 的插槽 1~7 均裝上 I-8172 板卡) ( 如何使用 ? ) |
|
| |
 |
| |
|
|
| |
| 新的備援 (冗餘) 系統 搭配 Ethernet I/O |
| 若其中一個網路斷線或損毀, 備援(冗餘)控制器將會使用另一條網路來處理網路 (Ethernet) I/O 與資料交換 |
| 掃描 Ethernet I/O 的速度比掃描 RS-485 I/O ( I-7000 或 I-87K 模組 ) 快得多. |
| 若其中一台控制器當機, 另一台會接手來控制 Ethernet I/O. |
| PC/HMI可透過1或2個動態 IP 來連接到此備援(冗餘)系統. |
| 更多資訊在 www.icpdas.com> FAQ > Software > ISaGRAF Ver.3 (Chinese) - 093, 042 |
| |
 |
| |
|
|
| |
| 新的熱插拔 備援 (冗餘)系統 |
| 若 W-8347/8747 的其中一個網路損毀, 另一個仍會維持運作. |
| 若其中一台控制器當機, 另一台會接手來控制 RS-485 I/O. |
| PC/HMI可透過 1 或 2 個動態 IP 來連接到此備援 (冗餘) 系統. |
| I/O 可熱插拔 (只限 RU-87P1/2/4/8 搭配 I-87K 高卡 I/O). |
| 更多資訊在 www.icpdas.com> FAQ > Software > ISaGRAF Ver.3 (Chinese) - 093 |
| |
 |
| |
|
|
| |
| 乙太網路通訊安全 ( 如何使用 ? ) |
W-8xx7 的乙太網路通訊埠可支援Modbus TCP/IP 通訊協定. 為安全考量, 使用者可於 Modbus TCP/IP 通訊協定中增加安全防禦. 使用此功能後, 只有擁有許可IP 的電腦或設備可透過 Modbus TCP/IP 的方式連入控制器. |
| |
| 請按此處觀看圖片 |
|
| |
|
|
| |
| 網路人機介面 (Web HMI) |
|
| |
 |
| |
|
|
| |

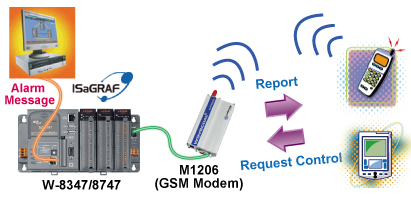

| SMS: 簡訊服務 ( 如何使用? ) |
ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊或警告訊息至使用者的手機. |
| |
| 請按此處觀看圖片 |
|
| |
|
|
| 運動控制 ( 如何使用? ) |
| 1 個 I-8091 可控制 2 軸 : X-Y 軸, 或 2 軸獨立 |
| 2 個 I-8091 可控制 4 軸 : X-Y 軸 + 2 軸獨立或 4 軸獨立 |
| |
| 請按此處觀看圖片 |
| |
|
|
| 資料記錄器 (如何使用? ) |
數據, 日期/時間可儲存於 Compact Flash 記憶卡 (CF卡) 或 S256, S512 且 PC 可藉由 RS-232/RS-485 或 Ethernet 通訊方式來讀取這些資料. |
| |
| 請按此處觀看圖片 |
|
| |
|
| back |
| 與其它的TCP/IP 伺服器 或UDP 設備通訊 |
|
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
| 開發軟體 |
|
| ISaGRAF Software |
ISaGRAF Ver. 3 : 符合 IEC 61131-3 規範. 程式語言: LD, ST, FBD, SFC, IL & FC |
| 最大程式容量 |
W-8347/8747最多可接受 1 MB 的 ISaGRAF 程式容量 (Appli.x8m 要小於 1 MB) |
| 非ISaGRAF |
選項: Microsoft EVC++ 4.0 或 VS.NET 2003 (VB.NET, C#.NET) |
| 網路服務 |
|
| 網路人機介面 (Web HMI) |
PC上 執行 Microsoft Internet Explorer 5.0 或更高的版本可經由 區域網路 或 Internet 或撥號 Modem 上Internet 來 讀/寫 WinCon-8347/8747 的資料. |
| 安全性 |
Web HMI 提供 3 組 使用者帳號 與 密碼保護 |
| 電源 |
|
| 輸入電源 |
10 ~ 30 VDC (unregulated), 20 W (未插I/O卡), 內建電源保護電路 |
| 一般環境 |
運作: -25 °C ~ +75 °C (-13 ° F ~ +167° F) ,
保存 : -30 °C ~ +85 °C (-40 ° F ~ +176 ° F)
濕度: 5% ~ 95 % RH (非凝結) |
| 系統 |
|
| CPU |
Intel Strong ARM CPU, 206 MHz, 或相容. |
| 看門狗 & RTC |
看門狗:有 ; 即時時鐘:可讀/寫 年(1980~2079)、月、日、時、分、秒, 並提供星期資訊 |
| SRAM & FLASH 記憶體 |
SRAM: 64 MB, FLASH Memory: 32 MB (給 OS image 使用) |
| Compact Flash 卡 |
1 個 Compact Flash 插槽, 出貨時的 CF 卡為 128 MB 或以上 (可視需求自行更換相容的來增加容量) |
| EEPROM |
16 KB, 保存 >100年. 可寫入 1,000,000次 |
| I/O 插槽 |
W-8347: 3 個, W-8747: 7個,可插 I-8K 並列 (parallel) 及 I-87K 串列 (serial) I/O卡 |
| VGA port |
1 個 VGA port, 解析度: 320x240x16 到 1024x768x16, 初值為 640x480x16 |
| 雙USB port |
2 個 USB 1.1 Host port, 可接 USB 硬碟與 USB 滑鼠 |
| 重置按鈕與電源 LED |
各 1 個. |
| 唯一序列號 & 站號 |
序列號: 64-bit 唯一序列號, 站號:可用 1 ~255 號, 軟體方式來設定 |
| 通訊介面 |
|
| COM1 |
內部使用於插在 W-8347/8747 上的 I-87K I/O 板卡. |
| COM2 |
RS-232,支持 full Modem 訊號, 9-Pin, 速率: 最高115200 bps |
| COM3 |
RS-485, 速率: 最高 115200 bps , D+, D- |
| 雙網口(Ethernet) |
2 個 10/100 Mbps 網口, LAN1 與 LAN2, NE2000 相容, 10 Base-T, 程式可由此下載.
請搭配 NS-205/NS-208 工業用網路交換器使用. |
| Motion |
|
| 運動控制 |
W-8347/8747 可以整合 1 片 I-8091(2軸)或 2 片 8091(4軸)來做馬達控制. |
| PWM 脈波輸出 |
|
| 可調式脈波輸出 |
最多 8 接點. 最快 250 Hz. 波型: Off: 2 ~32766 ms, On: 2 ~ 32766 ms
可選用的輸出卡: I-8037, 8041, 8042, 8054, 8055, 8056, 8057, 8060, 8063, 8064, 8065, 8066,8068, 8069 (Relay 型式的 DO 受限於 Relay, 無法產生快速的脈衝) |
| 計數器 |
|
| 並列式 (Parallel) DI計數器 |
最多 8 接點. 計數值: 32-bit. 最快 250 Hz. 最小 ON & OFF 寬度必須 > 2 ms
可選用的輸入卡: I-8040, 8042, 8051, 8052, 8053, 8054, 8055, 8058, 8063, 8077 |
| 串列式 (Serial) DI計數器 |
最快 100 Hz.計數值: 0~ 65535 (16-bit), 輸入卡:I-87040,87051,87052,87053,87054,87055,87058,87063 |
| 遠程 DI 計數器 (Counter) |
所有遠程的 I-7000 及 I-87K DI 卡支援計數器. 最快 100 Hz. 計數值: 0 ~ 65535 (16-bit) |
| 高速計數器 |
I-87082: 最快 100 kHz .32-bit, I-8080: 最快 450 kHz. 32-bit |
| 通訊協定 |
|
Modbus RTU/ASCII Master
(多通訊埠) |
支持 多通訊埠的 Modbus RTU/ASCII Master 協議, 可連接各類符合 Modbus RTU/ASCII Slave 的設備. 可用的通訊埠為 COM2, COM3, (或多埠卡上擴充的 COM5 ~ COM14) 最多 10 個 通訊埠. |
Modbus RTU Slave
通訊協定 |
最多可使用 5 個通訊埠 (COM2 , 3 其中之ㄧ 與 5, 6, 7, 8) 支持 Modbus RTU Slave 協議,可接 ISaGRAF, PC/監控軟體及人機介面 |
| Modbus TCP/IP 通訊協定 |
網路連接埠支援 Modbus TCP/IP Slave 通信協議, 可連接 ISaGRAF 和 PC/監控軟體. |
| Web HMI |
透過網路通訊埠與使用微軟 IE 瀏覽器的電腦連線 |
| I-7000 與 I-87K 遠程 I/O |
COM3 支持 I-7000 遠程 I/O 模組 (與 I-87K 底座+ I-87K 串列 I/O卡 或 RU-87P1/2/4/8 + I-87K I/O 高卡) 來進行遠程 I/O 的控制. 最多可接 255 個 I/O 模塊. (RU-87P4/P8 只可使用 I-87K 高卡 I/O) |
| M-7000 系列 Modbus I/O |
最多 10 個 RS-485 port : COM3 與 (I-8142/8142i/8144多埠卡上擴充的 COM5 ~ COM14) 可接 M-7000 系列 Modbus I/O. 每個 port 最多可接 32 個 M-7000 模塊. |
| Modbus TCP/IP I/O |
LAN2 支持 ICP DAS Ethernet I/O : I-8KE4-MTCP 與 I-8KE8-MTCP 請參見以下網址: www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-042. 當 LAN2 發生斷線, 主機將自動切換到 LAN1 來連線到Ethernet I/O 繼續工作. (此功能需將 LAN1 與 LAN2 的 IP 設定在相同的 IP 網域) |
| FRnet I/O |
W-8xx7 可支持最多 7 片 I-8172W 板卡 插在第 1 ~ 7 槽, 來連接 FRnet I/O 模塊, 例如 FR-2053 , FR-2057, FR-32R, FR-32P, 請參見 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-048.
每片 I-8172W 最多可連接 256 個 DO 加 256 個 DI 點 |
| 傳送 Email |
提供 mail_snd 和 mail_set functions, 可透過 Ethernet port 傳送電子郵件並可夾帶一個附件檔. |
| Ebus |
內建於網路連接埠, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料 |
| SMS: 簡訊服務 |
COM2 (或 COM5,假如有插 I-8112/8114) 的其中1個, 可連接一台 GSM modem. 使用者可用手機來對控制器詢問資料或下命令控制. 控制器也可主動回覆警報或資料給使用者的手機. 可選用的 GSM Modem: Supreme ( 850/900/1800/1900/GPRS External Modem) |
| 自定的通信協議 |
使用者可在 COM2,COM3 (與 COM5 ~ COM14 ,假如有插多埠卡) 撰寫自定的通訊協議 |
| 遠程下載功能 (Modem_Link) |
COM2 可連接 1 台 Modem, PC 可從遠方撥電話進來,以監視程式的運作狀態及資料或下載程式. |
| MMICON/LCD |
COM2 (或 COM5,假如有插 I-8112/8114 多埠卡),可連接 ICP DAS 的 MMICON.它有 1 個 240 x 64 點的 LCD 與1 個 4x4 的鍵盤.可用來顯示圖形,字串,整數,浮點數,也可用來輸入字串,整數,浮點數 |
UDP Server 與 UDP Client
(網路資料傳遞 與 主動回報) |
LAN1 或 LAN2 支持 UDP Server 與 UDP Client 協議來跟 PC/HMI 或其它有支持 UDP 協議的設備 來 傳送與接收資料. 例如可主動回報資料到 InduSoft 的 RXTX driver. |
TCP Client
(網路資料傳遞 與 主動回報) |
LAN1 或 LAN2 支持 TCP Client 協議, 可用來跟 PC/HMI 或其它有支持 TCP Server 協議的設備 來傳送與接收資料. 例如可主動回報資料到 InduSoft 的 RXTX driver, 或跟有支持 TCP Server 的定位 Camera 相連接. |
新的可熱插拔
備援(冗餘)系統 |
本備援系統 (Redundant System) 提供 2 組 Active IP 永遠指向 掌握控制權的那台 WinCon-8x47 的 LAN1 與LAN2 網路串口, 來讓 1 台或多台PC/HMI/SCADA 軟件連接進來. 因此 PC/HMI/SCADA 不需去判斷那一台 WinCon-8x47 是掌握控制權的那台, 只管使用這 2 組 Active IP 去連接即可. 另外本備援系統支持可熱插拔 I/O, 若所使用的 I/O 卡是 插在 RU-87P4 或 RU-87P8 擴充底板上的 I-87K 高卡, 當 I/O 卡發生意外損壞時, 可以不必停機直接拿一塊相同型號正常的 I/O 卡插入即可正常運作. 請參見 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-093. |
| CAN/CANopen |
W-8xx7 可使用它的 COM2 或 COM5~14 (位於I-8112/8114 RS-232 擴充卡上) 來連接一顆 I-7530 : RS-232 轉 CAN 轉換器, 來支持符合 CAN 與 CANopen 規約的設備與傳感器 (sensor). 一台 W-8xx7 最多可使用 10 個 RS-232 通訊埠來連接 10 個 I-7530. 請參見 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-086. |
| Battery Backup SRAM |
|
| W-8347/8747 可支持達 4096 個可保存變數.資料可存於 S256/S512 內. 可選用的電池備援記憶體: S256:256 KB, S512: 512 KB (需使用 WinCon 新底板 3-slot : v. 2.6 , 7-slot : v. 2.8 ). |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| ISaGRAF 控制器 |
W-8347 (藍)
W-8347-G (灰) |
3-槽 ISaGRAF WinCon 可程式自動化控制器
雙乙太網路 : 10/100 Mbps |
W-8747 (藍)
W-8747-G (灰) |
7-槽 ISaGRAF WinCon 可程式自動化控制器
雙乙太網路 : 10/100 Mbps |
| 升級 |
W-GUP-01 |
將 WinCon-8x41 升級為 WinCon-8x47 以支援 ISaGRAF
( 將WinCon-8x49 升級為 WinCon-8x46 以支援 ISaGRAF) |
| 應用軟體 |
ISaGRAF-256-E
ISaGRAF-256-C |
ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
+ 一本英文(E)/繁體中文(C) 進階使用手冊 |
ISaGRAF-32-E
ISaGRAF-32-C |
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) ReadMe
+ 一本英文(E)/繁體中文(C) 進階使用手冊
*注意：ISaGRAF-32 無法再升級為 ISaGRAF-256 |
| 應用手冊 |
ISaGRAF Book-E |
ISaGRAF 進階使用手冊 (英文) |
| ISaGRAF Book-C |
ISaGRAF 進階使用手冊 (繁體中文) |
| 選購產品 |
| 網路交換器 |
NS-205 CR |
無網管 (unmanaged) 5 埠工業用乙太網路交換器 (RoHS) |
| NS-208 CR |
無網管 (unmanaged) 8 埠工業用 10/100 Base-T 乙太網路交換器 (RoHS) |
| 遠程 I/O 裝置 |
RU-87Pn |
透過 RS-485 網路，用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元 |
| FRnet I/O |
FR-2053T |
16-通道 隔離型 (涉入電流:Sink) 數位輸入模組 |
| FR-2057T |
16-通道 隔離型 (涉入電流:Sink) 數位輸出模組 |
| FR-32P |
32-通道 隔離型數位輸入模組 |
| FR-32R |
32-通道 繼電器 (Relay) 輸出模組 |
| I-8172 |
FRnet 主板; 2-Port FRnet 模組 |
| Monitor |
ADP-1080T-R |
8吋 工業級觸控式彩色監控螢幕, 採用 RS-232 介面 |
| 人機介面 (HMI) |
Touch 500 |
觸控液晶螢幕 (RS-232/RS-485) |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| DP-660 |
24 V/2.5 A , 5 V/0.5 A 雙輸出電源供應器 |
| DP-665 |
24 V/2.5 A , 5 V/0.5 A 雙輸出電源供應器 |
| DP-1200 |
24 V/5 A 電源供應器 (RoHS) |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| iP-8x47 |
ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186, 80 MHz, 10/100 Mbps x 2) |
| I-8x17 & I-8x37-80 |
ISaGRAF 可程式自動化控制器 (80188, 40 MHz ) 與
ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186, 80 MHz , 10 Mbps) |
| WP-8x47 |
ISaGRAF 網路型可程式自動化控制器 ( PXA270 CPU, 520 MHz, Dual-LAN: 10/100 Mbps) |
| μPAC-7186EG |
ISaGRAF高速乙太網掌上型可程式自動化控制器 (80186, 80 MHz, 10/100 Base-TX ) |
| I-7188EG |
ISaGRAF 乙太網掌上型可程式自動化控制器 (80188, 40 MHz, 10 Base-T) |
| I-7188XG |
ISaGRAF掌上型可程式自動化控制器 (80188, 40 MHz) |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
