WP-5000 系列 (Win-GRAF 版)
WP-5238-CE7 |
|
|
|
|
|
|
|
 |
WP-5238-CE7 |
|
|
|
|
|
 |
|
● |
Cortex A8, 1 GHz CPU |
|
● |
512 MB SDRAM 與 256 MB Flash |
|
● |
Windows CE 7.0 專業版 |
|
● |
內建 Win-GRAF 軟邏輯 ( IEC 61131-3 標準) |
|
● |
硬體即時功能 |
|
● |
64-bit 硬體序號軟體保護 |
|
● |
I/O 擴充插槽 |
|
● |
10/100/1000M Ethernet 通訊埠 |
|
● |
4 個序列通訊埠 (RS-232/485) |
|
● |
操作溫度 : -25 ~ +75 °C |
|
|
|
|
 |
Win-GRAF WP-5000 系列 (WP-5238-CE7) 為泓格科技新一代 WinCE 7.0 的 Win-GRAF 可程式自動控制器 (PAC). 採用 Cortex A8 CPU (1 GHz) 來配合 Windows CE 7.0 作業系統, 插入選購的 XV-board I/O 擴充卡可擴充高保護 I/O 模組. 內建 micro SD 卡提供 Win-GRAF WP-5000 系列儲存應用程式, 圖檔及資料的空間.
WinPAC 運行 Windows CE 作業系統的優點包括 具有硬體即時功能, 高效能精確控制與讓 PAC 能具備類似 PC 的視窗 顯示與操作環境. 此系列 PAC 除了支援 Win-GRAF (IEC61131-3 標準) 軟體來開發控制程式外,也支援使用 M.S. VS 2008 軟體 (VB .NET, C#) 來開發人機介面與資料管理應用程式, 並且可以跟 Win-GRAF 應用程式互相交換資料, 讓應用程式的設計更方便、更加實用. |
|
|
 |

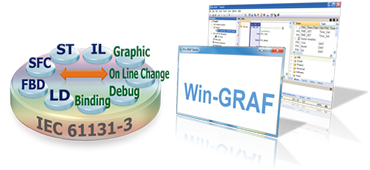

Win-GRAF 是功能強大的軟邏輯開發軟體, 同時為可安裝於Windows 7/8 (以上) 電腦上的 PLC 軟體, 符合國際工控語法標準 IEC 61131-3 PLC 編程語言 - 階梯圖 (LD), 功能方塊圖 (FBD), 順序式功能圖 (SFC), 結構化文字 (ST), 指令集 (IL) 編程語言, 適用於泓格科技全系列 Win-GRAF PAC 的應用程式開發. |
|

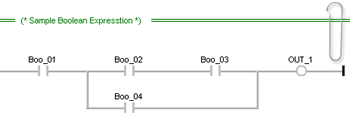

IEC 61131-3 標準開放式 PLC 程式語言 (LD, FBD, SFC, ST, IL) |
|
可在 LD 與 FBD 圖形程式內使用 ST 語法 |
支援 Data Binding (事件觸發方式傳遞, 資料可於 PAC 間互相交換) |
支援 線上偵錯與監控 , 離線模擬程式 |
支援 即時線上更新 (On Line Change) |
支援 多種通訊協定: |
- Modbus TCP/UDP, Modbus RTU/ASCII Master
- Modbus TCP, RTU Slave
- DCON ... |
提供多樣的函式, 功能方塊, I/O 板卡 |
支援備援 (冗餘) 系統 (僅適用 XP-8x38-CE6 PAC) |
|
|
|
 |
註: 除了特別說明的項目, 所有應用皆適用於 Win-GRAF PAC (即, WP-8xx8, WP-5xx8-CE7, WP-8xx8-CE7, WP-9xx8-CE7,
VP-x2x8-CE7, XP-8x38-CE6 PAC). |
排程控制 (Schedule Control)  |

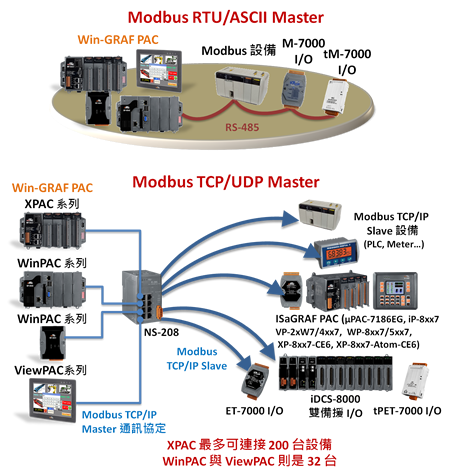

Modbus Master 埠  |
 |

|

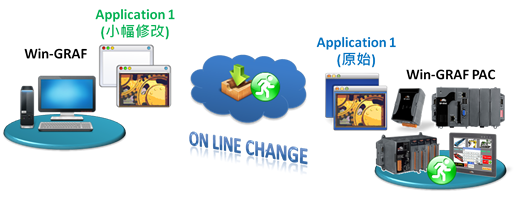

On Line Change  |
|
專案小幅修改時,不需停止執行中的專案,可即時線上更新專案。 |
|
 |
eLogger HMI |

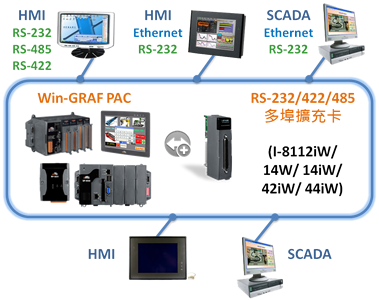

Modbus RTU/TCP Slave 埠  |

|
 |

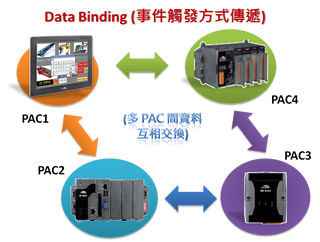

Data Binding (事件觸發方式傳遞)  |
DCON 遠程 I/O  |
PAC 間資料互相交換。 |
|
 |
 |
Win-GRAF 3G 智能型解決方案  |
|
只有 WG-Communication Server (就像是一個雲端 Server) 需要一個實體 IP (支援網域名稱),連到它的多台 PAC 與 PC 都不必有實體 IP。 |
|
可以利用 3G 無線或現有企業網路來監控遠方的 PAC。 |
|
可以使用 Win-GRAF Workbench 連線遠方的 PAC 來進行除錯,更新應用程式或更新 PAC Win-GRAF Driver。 |
|
PAC 可以主動把 Log File 傳到一台 PC (WG-Communication-Server)。 |
|
 |
可搭配 VS 2008 開發軟體  |
|
WinCE 系列 Win-GRAF PAC 支持使用 VS 2008 (VB.net, C#) 來開發自己的人機介面與資料管理程式,並可與 Win-GRAF 控制程式
互相交換變數資料。 |
|
 |
|
|
建立屬於自己的 Function 與 Function Block  |
|
基於某些原因 (像是商業保護,整合自訂的產品協定...等),您可以使用 VS 2008 來開發屬於自己的 Function 與 Function Block 並在
Win-GRAF 專案中使用這些 Function 與 Function Block。 |
|
 |
PID 控制 |
|
一台 PAC 可控制超過 200 個 PID。 |
|
 |
|
|
|
|
 |
型號 |
|
系統軟體 |
作業系統 |
Windows CE 7.0 Core |
.Net Compact Framework |
3.5 |
內建服務 |
FTP server, Web server |
SDK 提供 |
提供 Visual Studio .Net 2008 的 DLL |
多語支援 |
英文, 德文, 法文, 西班牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
開發軟體 |
Win-GRAF
開發軟體 |
Win-GRAF |
IEC 61131-3 國際標準 |
編程語言 |
LD, ST, FBD, SFC, IL |
最大程式碼容量 |
2 MB |
掃描時間 |
一般程式: 3 ~ 15 ms
大型或複雜程式: 15 ~ 50 ms ( 或更多) |
非 Win-GRAF |
選項: VS.NET 2008 (VB.NET, C#.NET, C) |
CPU 模組 |
處理器 (CPU) |
Cortex A8, 1 GHz |
DDR3 SDRAM |
512 MB |
Flash |
256 MB |
FRAM |
64 KB (可供保存變數使用) |
擴充記憶體 |
microSD 插槽內附一個 4 GB microSD 卡 (最大支援 32 GB) |
即時時鐘 (RTC) |
可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
64-bit 硬體序號 |
有, 軟體防拷保護 |
雙看門狗機制 |
有 |
可程式 LED 指示燈 |
1 個 電源與程式執行 LED 指示燈
2 個 使用者可程式 LED 指示燈 |
旋轉式開關(Rotary Switch) |
有 (0 ~ 9) |
VGA 與通訊介面 |
VGA |
有. 解析度: 640 × 480, 800 × 480, 800 × 600, 1024 × 768 |
Ethernet |
RJ-45 x 1, 10/100/1000 Based-T (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
USB 2.0 (host) |
1 |
COM 1 |
RS-232 (RxD, TxD, GND);
無隔離 |
COM 2 |
RS-232 (RxD, TxD, GND); 無隔離 |
COM 3 |
RS-485 (Data+, Data-); 無隔離 |
COM 4 |
RS-485 (Data+, Data-); 2500 VDC 隔離 |
I/O 擴充 |
I/O 擴充匯流排 |
有, 可插 1 片選購的 XV-board |
機構特性 |
尺寸 (W x L x H) |
91 mm x 132 mm x 52 mm |
安裝方式 |
標準導軌安裝 (DIN-Rail) |
環境參數 |
運作溫度 |
-25 ~ +75 °C |
儲存溫度 |
-40 ~ +80 °C |
相對溼度 |
10 ~ 90% RH (無凝露) |
電源 |
輸入電源 |
+10 ~ +30 VDc |
功耗 |
4.8 W |
|
|
|
 |
通訊協定 (某些通訊協定應用需要額外選購設備) |
站號 (Net ID) |
1 ~ 255 號, 軟體方式設定. |
Modbus TCP Master
通訊協定 |
最多可連接 200 個 IP, 可讀取或控制有支援標準 Modbus TCP Slave 通訊協定的設備. |
Modbus RTU/ASCII Master
通訊協定 |
最多可使用 4 個通訊埠 : COM1 ~ 4 來連接其他 Modbus Slave 設備 (如 M-7000). 連接時,
建議每埠不超過 32 台設備, 以保持較佳的掃描速率. |
Modbus RTU Slave
通訊協定 |
最多可使用 4 個通訊埠 : COM1 ~ 4 來連接 SCADA/HMI. |
Modbus TCP/IP Slave
通訊協定 |
乙太網路埠 (LAN1) 最多可支援 64 個連結. 若 PAC 使用 1 個 連結來連接每台 PC/HMI, 最多可連接 64 台 PC/HMI; 若 PAC 使用 2 個連結來連接每台 PC/HMI, 則最多可連接 32 台 PC/HMI. 當其中一條網路斷線, 另一條網路可繼續連結 PC/HMI. |
使用者自訂通訊協定 |
使用者可藉由串列通訊功能方塊來撰寫自己的通訊協定, 適用於 COM1 ~ COM4. |
DCON
遠程 I/O 模組 |
最多可使用 4 個 RS-485 埠: COM1 ~ 4 (*). 每個埠最多可連接 50 個 I-7000 序列模組 或 50 個插在 I/O 擴充單元 (I-87K4, I-87K8, I-87K9, RU-87P8, RU-87P4) 裡的 I-87xxxW I/O 模組. 連接時,建議每埠不超過 32 個 I/O 模組,
以保持較佳的掃描速率. |
本機 I/O 模組 |
支援一張 XV-board 擴充模組. ( 請參考 " 選購 I/O XV-board 模組表") (*) |
應用程式保護 |
可以利用 PAC 上的 64-bit (8-byte) 硬體序號, 經過自行設計的運算法來產生驗證碼, 可以保護 PAC 內的 Win-GRAF 程式, 即使被惡意覆製到另一台同型號的 PAC 內, 也無法正確運作. |
Data Binding |
可透過 Ethernet 網路埠 (LAN1) 讓各 ICP DAS Win-GRAF PAC 之間進行資料交換.
資料以事件觸發方式傳遞, 比輪詢 (Polling) 方式更具效率. 此外, 可使用軟體來設定備援的 Data Binding, 當其中一條網路斷線, 另一條網路可繼續連結來交換資料. |
即時線上更新 (On Line Change) |
特別適用於 Win-GRAF 程式不允許停止運行, 但又需小幅更新原始程式的狀況, 可即時線上更新程式. |
Modbus RTU I/O |
當軟體啟用 Modbus RTU Master 功能, PAC 可連接 ICP DAS 支援 Modbus RTU 通訊協定的 M-7000, tM 系列,
LC 系列 I/O 模組. |
Modbus TCP I/O |
當軟體啟用 Modbus TCP Master 功能, PAC 可連接 ICP DAS 支援 Modbus TCP 通訊協定的 I-8KE4/8-MTCP,
PETL-7000, tPET/tET 系列 I/O 模組. |
排程控制 |
提供 "Schedule-Control Utility" (免費排程工具) 來達到排程控制. 每台 PAC 最多可控制 10 個 Target
(設備), 可設定 天/ 假日/ 特別日/ 季/ 年 不同的排程. |
可保存變數 |
具備快速讀取的可保存記憶體, 可保存最多達 12,000 個 Win-GRAF 變數. |
檔案讀寫, Data Log |
可使用 Win-GRAF 提供的 File 操作函式來讀寫 Micro_SD 或 Flash Memory 內的 File, 可方便進行 Data Log 或
資料儲存/讀取. |
eLogger HMI |
支援 eLogger 開發的 HMI 程式, 在 PAC 內與 Win-GRAF 控制程式一起運行, 達到同一台 PAC 具備 HMI 與控制邏輯雙重能力. |
選購 I/O XV-board 模組表 ( 詳見 XV-board 選型) |
數位輸入 (DI) |
XV110 |
數位輸入輸出 (DIO) |
XV107, XV107A |
數位輸出 (DO) |
XV111, XV111A |
繼電器輸出 (Relay) |
XV116 |
多功能模組 (DIO, AIO) |
XV308, XV310 |
GPS |
GPS-721 |
* 注意: 擴充的 I/O 位於 WP-5xx8-CE7 選購的 XV-board 擴充卡 中. |
|
|
|
 |
WP-5238-CE7 CR |
內建 WinCE 7.0 之 網路型 Win-GRAF WinPAC-5000 PAC (OS: 多語系版) (RoHS) |
|
|
 |
Win-GRAF 開發軟體 |
Win-GRAF Workbench |
Win-GRAF Workbench 軟體 (Large I/O Tags), 附一個 USB Dongle. |
|
|
 |
XV-board |
插卡式 I/O 擴充模組 |
電源供應器 |
24 VDC 電源供應器 (可導軌式安裝) (RoHS) |
乙太網路交換器 |
5 ~ 8 埠 環狀式 (Ring Switch) 工業用乙太網路交換器 (RoHS) |
5 ~ 16 埠 非網管型 (Unmanaged) 工業用乙太網路交換器 (RoHS) |
訊號轉換器 |
RS-232/422/485 轉換器 (RoHS) |
USB 轉 RS-232/422/485 轉換器 (RoHS) |
TPM-4100 / TP-4100 |
10.4" (800 x 600) 電阻式觸控螢幕 (支援 RS-232 或 USB 介面) |
|
|
|
|
|
|
|
|
|
|
