iP-8447 / iP-8847 |
 |
|
| iP-8x47: 高速CPU (80 MHz) 雙網路型 ISaGRAF PAC |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
 |
|
|
|
| |
|
|
| |
|
|
| |
iPAC-8x47 系列 (iP-8447/8847) 為泓格科技 iPAC-8000 系列產品中內含 ISaGRAF SoftLogic 的雙乙太網路可程式自動化控制器 (PAC: Programmable Automation Controller). 它擁有一個 80186, 80 MHz 的CPU 並採用泓格的 MiniOS7 作業系統, 內建有數個通訊介面 (10/100 Base-TX 雙乙太網路接口, 一個 RS-232/485 port, 一個 RS-485 port 和 2 個 RS-232 port) 與 4 或 8 個用來擴充模組的插槽 – 可使用並列式 I/O: I-8K高卡 & 串列式 I/O: I-87K 高卡(可熱插拔) 模組. 使用者也可選用 RS-485 遠程 I/O 模組 (I-7000 系列) 或 遠程I/O 擴充單元 (RU-87Pn 或 I-87Kn) 加上 I-87K 系列 I/O 高卡模組. 相較於 I-8xx7, iPAC-8x47 系列的執行速度約快 2 ~ 4 倍! |
|
| |
|
|
| |
|
|
| |
 請點選 " ISaGRAF 控制器之效能比較表 " |
|
| |
|
|
|
|
|
| |
 量測水泥建物的應力 |
 泓格科技 (ICP DAS) 發布最有效的振弦式傳感器 (VW sensor) 解決方案, 此方案主要用來量測建築物的應力或內部滲水的壓力, 可用於
如江河大壩的監控, 橋樑監控, ...等 |
| 該方案已經成功的應用在中國靠近武漢某地的壩堤監控上. |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 091 取得更多資訊 |
| |
 |
| |
|
|
| |
| 整合 CAN / CANopen 設備與感應器 |
| iP-8x47 最多支持 3 個 I-7530 (RS-232 轉 CAN 轉換器) |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 086 取得更多資訊 |
| |
 |
| |
|
|
| |
| 傳送可攜帶附件檔案的 E-mail |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 067 取得更多資訊 |
| |
 |
| |
|
|
| |

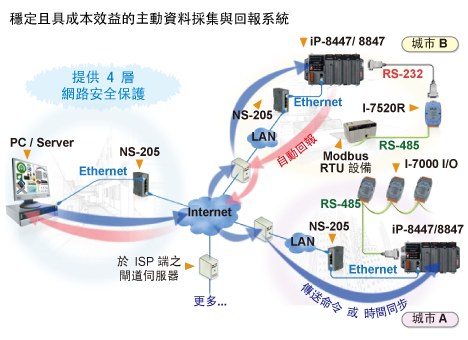

| 主動訊號採集與資料回報系統 |
| 提供 VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式 |
| ISaGRAF 控制器可使用 UDP/IP 主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器. |
| |
| 優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP. |
| 請點選 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊. |
| |
|
| |
|
|
| |
| 本機 / 遠程 擴充 I/O 與 人機介面 |
iP-8447/ 8847 的 (本機) 插槽只支援 I-8K, I-87K I/O 高卡 |
| 可選用 RS-485 遠程 I/O 模組 (I-7000 系列) 或 遠程 I/O 擴充單元 (RU-87Pn 或 I-87Kn) 加上 I-87K 系列 I/O 高卡模組 |
| iP-8447/ 8847 擁有固定的網路連接埠號 502. 在 Modbus TCP/IP 協定下, 透過乙太網路的方式, 1台iP-8447/ 8847 控制器最多可連接 6 台 PC. 在 Modbus serial 協定下, 另一台 PC 或 MMI 可連接到 iP-8447/ 8847 的 COM1 (RS-232) 或 COM2 (RS-485), COM3 (RS-232/ 485) 的其中之ㄧ . 因此, 最多可連接 8 台用戶端. |
| |
|
| |
|
|
| |
偵測 I-87K 高卡 I/O 之熱插拔 (Hot-Swap) 狀況 |
在 ISaGRAF Workbench 軟體中, 您必須正確地將 I/O 卡連結到 "I/O connection" 視窗並選用 "io_state" 卡以即時的觀察 I/O 的狀態. 當
您熱插拔 I-87K (高卡) I/O 時, 將有訊息顯示在 iP-8x47 的控制面板上. |
| |
|
| |
|
|
| |
| 快速 FRnet 遠程 I/O ( 如何使用 ? ) |
I/O 掃描快速: 約 3ms/scan ( 此速度是依據程式的 PLC 掃描時間來決定, 當 ISaGRAF PLC 程式的掃瞄時間約為 8ms 時, 則所有的掃描
時間是 8ms, 而不是 3ms). |
| iP-8447/ 8847 支援最多 4 片 I-8172W, 最多 1024 個數位輸入點 (D/I) 與 1024 個數位輸出點 (D/O) |
| |
|
| |
|
|
| |
| HMI / PC / SCADA 網路備援 |
| 若其中一條網路斷線或損毀, 備援 (冗餘) 控制器將會使用另一條網路來處理網路上的 HMI / PC / SCASA (例如: Indusoft..) 資料交換 |
| |
|
| |
|
|
| |
| Modbus RTU/TCP Slave 埠 ( 如何使用? ) |
| Modbus RTU (RS-232/485/422) : 最多可連接 2 個 Modbus RTU Slave 連接埠 |
| 可使用 iP-8447/ 8847 的 COM1 (RS-232) 或 COM2 (RS-485), COM3 (RS-232/ 485) 的其中之ㄧ |
| Modbus TCP/IP : 最多可連接 6 個 Modbus TCP Slave 連接埠 |
| |
 |
| |
| |
| Modbus RTU/ASCII Master 埠 ( 如何使用? ) |
| Modbus RTU/ASCII Master (RS-232/485/422) : 最多可連接 2 個 RTU/ASCII Master 連接埠 |
| 可使用 iP-8447/ 8847 的 COM1,COM2, COM3, COM4 或 (COM5, 若有裝上 I-8112iW/ 14W/ 14iW/ 42iW/ 44iW RS-232/485 擴充卡) |
| 可連接到 Modbus PLC 和 M-7000 I/O 和 Modbus 設備 (電力量測器, 溫度控制器, 變頻器…) |
| |
|
| |
|
|
| |
| SMS: 簡訊服務 ( 如何使用? ) |
ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外, 控制器也可以傳送資訊或警告訊息至使用者的手機. |
|
|
|
| |
|
|
| |
| 無線通訊 |
| SST-2450 是一種採用 RS-232/RS-485 通訊介面的展頻無線電數據機 (spread spectrum radio modem). |
| RF-87K1/2 是一種無線電遠程 I/O 擴充單元, 可搭配 I-87K 系列模組. |
| 可使用 iP-8447/ 8847 搭配 2 個或多個 SST-2450 無線通訊模組, 來進行本機與遠端 I/O 模組間的資料交換與控制. |
| |
|
| |
|
|
| |
| 透過 Fbus 或 Ebus 交換資料 |
Fbus ( RS-485 網路 ) |
每台 iP-8447/ 8847 控制器可使用它的RS-485 埠(COM3) , 並透過Fbus 通訊機制來相互交換資料. Fbus 可用來傳遞資料到每台控制器, 或是, 每台控制器可和同一 Fbus 網路中的控制器相互傳送或接收資料. |
Ebus ( Ethernet 網路) |
每台iP-8447/ 8847 可使用它的乙太網路連接埠 (LAN2), 並透過 Ebus 通訊機制來相互交換資料. 當 PC 藉由乙太網路與控制器對話時. 控制器也可以經由同一乙太網路與其他的控制器交換資料; 此方式使得配置更加地靈活與快速. |
|
| |
|
| |
|
|
| |
| 資料記錄器 |
| 數據, 日期 / 時間儲存於 雙電池備援 SRAM, 之後, PC 可藉由 RS-232 或 Ethernet 來讀取這些資料. |
| |
 |
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| 電源 |
|
| 輸入電源 |
10 ~ 30 伏特 / 直流電源, 20 W (空槽時) |
| 靜電隔離 |
1 kV |
| 備援電源輸入 |
有, 具備一 Relay 輸出接點 (1 A @ 24 VDC) 做為失效警示 |
| 電源推動功率 |
iP-8447: 0.85 A, 5 V 供給 CPU; 5.51 A, 5 V 供給 I/O 擴充插槽, 共 30 W
iP-8847: 0.9 A, 5 V 供給 CPU; 5.1 A, 5 V 供給 I/O 擴充插槽, 共 30 W |
| 消耗功率 |
iP-8447: 6.7 W (0.28 A @ 24 V), iP-8847: 7.2 W (0.3 A @ 24 V) |
| 操作環境 |
|
| 溫度 |
操作: -25 °C ~ +75 °C (-13 ° F ~ +167° F)
保存 : -30 °C ~ +85 °C (-40 ° F ~ +176 ° F) |
| 濕度 |
5 ~ 95 % (無凝露) |
| 系統 |
|
| CPU |
80186, 80 MHz (16 bit ) 或相容 |
| 內建看門狗 |
有, 初始值 = 0.8秒 |
| RTC |
即時時鐘 ; 可讀/寫 年(1980~2079)、月、日、時、分、秒, 並提供星期資訊 |
| SRAM |
768 KB |
| 雙電池備援 SRAM |
512 KB (可斷電保持資料 5 年), 支援最多 1024 個保留變數 |
| FLASH |
512 KB (可重覆讀寫100,000 次, 有寫入保護開關) |
| 擴充 FLASH |
Micro SD 插槽 ( 可支援 2GB Micro SD card) |
| NVRAM |
31 bytes (可斷電保持資料 5 年) |
| EEPROM |
16 KB (資料可保持 40 年, 可重覆讀寫 1,000,000 次) |
| 序號 |
唯一的 64-bit 硬體序號, 使用者可加入檢查機制來保護程式。 |
| 控制面板 (SMMI) |
面板內建 5 個數字型顯示器, 3 個可程式控制的 LED 燈號及 4 個按鍵。可用來顯示訊息, 數值, 輸入數值, 模擬輸入與輸出。 |
| 站號 |
8 個指撥式開關 (Dip Switch) 可設成 1 ~ 255 |
| I/O 擴充槽 |
|
| 插槽數 |
iP-8447 : 4 個空槽, iP-8847 : 8 個空槽 , iP-8447/ 8847只支援
並列 (parallel) : I-8K I/O 高卡 及 串列 (serial) : I-87K I/O 高卡 |
| 熱插拔 |
當插槽上的 I/O 需要更換時, I-87K I/O 高卡可支援熱插拔 |
| 通訊介面 |
|
| 雙乙太網路 |
10/100 Mbps x 2, 可由此下載程式。 |
| USB1.1 |
可用來更新 Firmware 與下載程式, 但不可與 COM1 共用。 |
| COM1 |
RS-232: TXD, RXD,GND, 速率: 最高 115200 bps, 可由此下載程式。 |
| COM2 |
RS-485: D+, D-, 速率: 最高 115200 bps。3000 VDC 隔離。 |
| COM3 |
RS-232: TXD, RXD, GND, CTS, RTS 或 RS-485: Data+, Data-。
速率 : 最高115200 bps。(當其為 Slave port 時, 可用來下載程式) |
| COM4 |
RS-232 : CD, RXD, TXD, DTR, GND, DSR,RTS, CTS, RI。
速率 : 最高 115200 bps, 支援 Modem 訊號。 |
| 開發軟體 |
|
| ISaGRAF Version 3 |
符合 IEC 61131-3 標準。 語言: LD, ST, FBD, SFC, IL & FC。 |
| 最大程式容量 |
最多可接受 64 KB 的 ISaGRAF 程式容量 (Appli.x8m 要小於 64 K) |
| 運動控制 |
|
| |
iP-8447/8747 可以整合1片 I-8091W (2軸) 或 2 片 8091W (4軸)來做馬達控制。 |
| PWM 脈波輸出 |
|
| 可調式脈波輸出 |
最多 8 接點。 最快 500Hz。 波型: Off: 1 ~ 32767 ms, On: 1 ~ 32767 ms。可選用的輸出卡 : I-8037W, 8041W, 8041AW, 8042W, 8050W, 8054W, 8055W, 8056W, 8057W, 8060W, 8063W, 8064W, 8068W, 8069W。(Relay 型式的 D/O 受限於 Relay, 無法產生快速的脈衝) |
| 計數器 |
|
| 並列式 (parallel) D/I計數器 |
最多 8 接點。 計數值: 32-bit。 最快 500 Hz。最小 ON 與 OFF 寬度必需 > 1 ms。可選用的輸入卡 : I-8040W, 8040PW, 8042W, 8048W, 8050W, 8051W, 8052W, 8053W, 8053PW, 8054W, 8055W, 8058W, 8063W。 |
| 串列式 (serial) D/I 計數器 |
最快 100 Hz。 計數值: 0 ~ 65535 (16-bit)。可選用的輸入卡: I-87040W, 87046W, 87051W, 87052W, 87053W, 87053W-A5, 87054W, 87055W, 87058W, 87059W, 87063W。 |
| 遠程 D/I 計數器 (Counter) |
最快 100 Hz。 計數值: 0 ~ 65535 (16-bit)。 所有遠程的 I-7000 及 I-87K D/I 卡支援計數器。 |
| 高速計數器 |
I-87082W, 87088W: 最快 500 kHz, 32-bit ;
I-8080W: 最快 450 kHz, 32-bit |
| 通訊協定 |
|
| Modbus Master 通訊協定 |
COM1 ~ (COM5, 若有插擴充卡) 選二, 支持 Modbus RTU Master 或 ASCII Master 通訊協定, 可連接符合 Modbus 通訊協定的設備, 2 ports 最多可使用 128 個同類型的 Modbus_xxx 功能方塊。 |
| Modbus Slave 通訊協定 |
COM1 與 (COM2, COM3 選一), 支持 Modbus RTU Slave 通訊協定, 可連接ISaGRAF, PC / 圖控軟體 / OPC Server 與人機介面 。 |
| Modbus TCP/IP 通訊協定 |
兩個乙太網路支持 Modbus TCP/IP Slave 通訊協定, 可連接 ISaGRAF & PC / 圖控軟體, 最多可以有 6 個連線 |
| 遠程 I/O |
COM2, COM3 及 COM4 的其中 1 個, 支援 I-7000 遠程 I/O 模塊和 (I-87K 底座 或 RU-87P1/2/4/8) + I-87K I/O 高卡 來進行遠程 I/O 的控制。1 台控制器最多可接 64 個遠程IO卡/模塊。 |
| Fbus |
內建於 COM3, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此互換資料。 |
| Ebus |
透過網路連接埠, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料 (只能用在上方的網路連接埠, 即 LAN2) 。 |
| SMS: 簡訊服務 |
COM4 (或 COM5, 若有插擴充卡) 選一, 可連接一台 GSM Modem。 使用者可用手機對控制器詢問資料或下命令控制。 控制器也可主動回覆警報或資料到使用者的手機。 可選用的 GSM Modem : Supreme (850/900/1800/1900 GSM/ GPRS External Modem) 或 http://www.icpdas.com/products/GSM_GPRS/wireless/GSM_GPRS_modem.htm 介紹的 GSM Modem |
| 自定的通信協議 |
使用者可在 COM1,COM2,COM3,COM4 (和 COM5 ~ COM20, 若有插擴充卡) 撰寫自定的通訊協議。 |
| 遠程下載功能 (Modem_Link) |
COM4 可連接一台一般的 Modem, 可支援 PC 從遠方撥電話到控制器, 以監視控制程式的運作狀態及資料或下載程式。 |
| MMICON / LCD |
COM3 或 COM4 的其中 1 個, 可連接 ICP DAS 的 MMICON。它有 1 個 240 x 64 點的 LCD 與1個 4 x 4 的鍵盤。可用來顯示圖形, 字串, 整數, 浮點數, 也可用來輸入字串, 整數, 浮點數。 |
| 備援功能 |
2 台控制器可同時連接 I-7000 及 I-87K 遠程 I/O 卡。運作時只有 1 台會去控制這些 I/O。 假如一台當機了, 另一台會來控制這些 I/O。 |
| CAN / CANopen |
iP-8447/ 8847可使用COM1, 3, 4或(COM5~ COM12,若有插 I-8112iW/ 8114W / 8114iW 擴充卡) 連接 I-7530 (RS-232 轉 CAN 轉換器) 以支援 CAN / CANopen 設備與傳感器。一台 iP-8x47 最多可使用3 個 RS-232 通訊埠連接 3 個 I-7530。請參考 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) > FAQ-086。 |
| FRnet I/O |
支援最多 4片 I-8172W FRnet Master 卡來連接 FRnet I/O 模塊。 (最多可控制 1024-ch. D/I + 1024-ch. D/O) |
| 發送 E-Mail |
由 Ethernet Port 連上網路, 主動或被動發出 E-mail, 同一封 mail 可同時發送給 10 個收件者, 並可夾帶附件, 最大容量約為 488 KB 。 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
Ethernet
ISaGRAF 控制器 |
iP-8447
iP-8847 |
4/ 8 插槽, 快速CPU (80 MHz) ISaGRAF 雙網路型可程式自動化控制器
80186, 80 MHz, 10/100 Mbps |
| 應用軟體 |
ISaGRAF-256-E
ISaGRAF-256-C |
ISaGRAF Workbench Ver.3 軟體 (256 I/O 點)
+ 一本英文(E) / 繁體中文(C) 進階使用手冊 |
ISaGRAF-32-E
ISaGRAF-32-C |
ISaGRAF Workbench Ver. 3 軟體 (32 I/O 點) ReadMe
+ 一本英文(E) / 繁體中文(C) 進階使用手冊
*注意：ISaGRAF-32 無法再升級為 ISaGRAF-256 |
| 應用手冊 |
ISaGRAF Book-E |
ISaGRAF 進階使用手冊 (英文) |
| ISaGRAF Book-C |
ISaGRAF 進階使用手冊 (繁體中文) |
| 選購產品 |
| 網路交換器 |
NS-205 CR |
無網管 (unmanaged) 5 埠工業用乙太網路交換器 (RoHS) |
| NS-208 CR |
無網管 (unmanaged) 8 埠工業用 10/100 Base T 乙太網路交換器 (RoHS) |
| 遠程 I/O 裝置 |
RU-87Pn |
透過 RS-485 網路，用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| I-8x17 & I-8x37-80 |
ISaGRAF 可程式自動化控制器 (80188, 40 MHz ) 與
ISaGRAF 高速 CPU 網路型可程式自動化控制器 (80186, 80 MHz ) |
| WP-8x47 |
ISaGRAF 網路型可程式自動化控制器 ( PXA270 CPU, 520 MHz, Dual-LAN: 10/100 Mbps) |
| WinCon-8x47 |
ISaGRAF 網路型可程式自動化控制器 (Intel Strong ARM CPU, 206 MHz, Dual-LAN: 10/100 Mbps) |
| μPAC-7186EG |
ISaGRAF 高速乙太網掌上型可程式自動化控制器 (80186, 80 MHz, 10/100 M Base-TX) |
| I-7188EG |
ISaGRAF 乙太網掌上型可程式自動化控制器 (80188, 40 MHz, 10 M Base-T) |
| I-7188XG |
ISaGRAF 掌上型可程式自動化控制器 (80188, 40 MHz) |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
