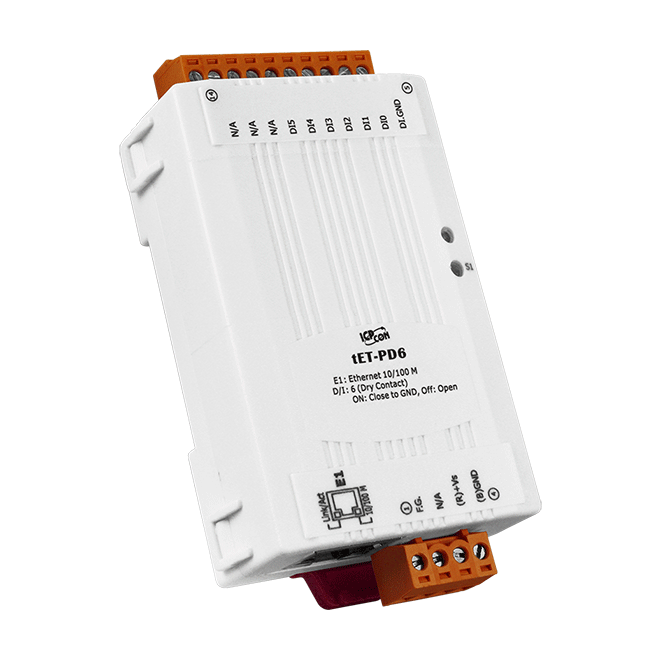

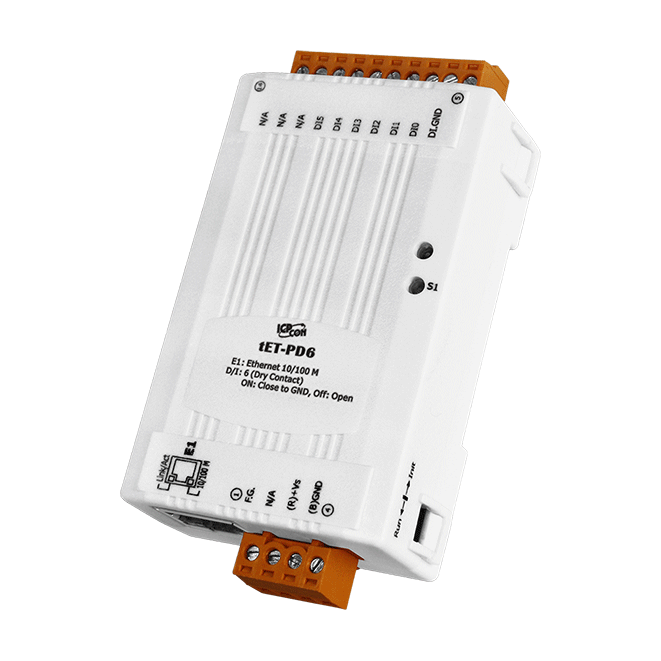

tET-PD6
微型 Ethernet 模組, 6-ch DI (乾接點)
特色
- 支援透過網頁設定參數
- 具有成本效益的微型乙太網路 I/O 模組
- 支援 Modbus TCP/UDP 和 MQTT 通訊協定
- 支援 I/O Pair-Connection (Push/Pull) 功能
- 支援雙看門狗機制
- 支援透過乙太網路進行韌體更新
- 支援 DI 鎖存、32-bit DI 計數器和頻率量測
介紹
tET/tPET 系列乙太網路 I/O 模組，可透過 10/100 M 乙太網路使用 Modbus TCP/UDP 協定來做遠端控制。而 Modbus 是現今連接工業電子設備方式中最普遍且常用的工業標準通訊協定。因此讓 tET/tPET 系列模組能夠與 HMI, SCADA, PLC 及其它軟體系統整合一起使用。
此系列模組功能幾乎相似於 ET-7000 及 PET-7000 系列。tET/tPET 系列模組支援了多種輸出入類型如: 光隔離輸入 (Photo-Isolated DI)、繼電器開關 (Relay Contact)、 光繼電器 (PhotoMOS Relay) 及 Open-collector 輸出等。也支援了 Pair-Connection (鏡像) 功能，透過乙太網路來產生 DI 和 DO 的遠距邏輯關連，一旦完成設定，模組便可在背景下使用Modbus TCP 通訊協定，持續地讀取現場的 DI 狀態，並且寫到遠端的 DO 設備。
tET/tPET 系列提供雙看門狗功能：CPU 看門狗與主機看門狗。當內建韌體運作異常時，CPU 看門狗會自動重置系統。主機看門狗則會監控模組與主機 (PC 或 PLC) 之間的通訊狀況，若發生異常，模組會輸出預先設定的安全值 (Safe Value)。
為了大幅節省空間，tET/tPET 系列極具小巧的外型設計，易於安裝到任何地方，即便是機台內。為了方便佈線，還配有 2 個可拆式接線端子台。此系列模組內建有強大的 32 位元 ARM MCU 可高效地處理網路封包收送。而 tPET 系列提供了兩種供電方式: 直流供電 與 符合 IEEE 802.3af 標準 (Class 1) 的乙太網路供電 (PoE)，可透過標準的 Cat5e 乙太網路線來接收 POE 交換器 (例如: NS-205PSE) 的電力。
此系列模組功能幾乎相似於 ET-7000 及 PET-7000 系列。tET/tPET 系列模組支援了多種輸出入類型如: 光隔離輸入 (Photo-Isolated DI)、繼電器開關 (Relay Contact)、 光繼電器 (PhotoMOS Relay) 及 Open-collector 輸出等。也支援了 Pair-Connection (鏡像) 功能，透過乙太網路來產生 DI 和 DO 的遠距邏輯關連，一旦完成設定，模組便可在背景下使用Modbus TCP 通訊協定，持續地讀取現場的 DI 狀態，並且寫到遠端的 DO 設備。
tET/tPET 系列提供雙看門狗功能：CPU 看門狗與主機看門狗。當內建韌體運作異常時，CPU 看門狗會自動重置系統。主機看門狗則會監控模組與主機 (PC 或 PLC) 之間的通訊狀況，若發生異常，模組會輸出預先設定的安全值 (Safe Value)。
為了大幅節省空間，tET/tPET 系列極具小巧的外型設計，易於安裝到任何地方，即便是機台內。為了方便佈線，還配有 2 個可拆式接線端子台。此系列模組內建有強大的 32 位元 ARM MCU 可高效地處理網路封包收送。而 tPET 系列提供了兩種供電方式: 直流供電 與 符合 IEEE 802.3af 標準 (Class 1) 的乙太網路供電 (PoE)，可透過標準的 Cat5e 乙太網路線來接收 POE 交換器 (例如: NS-205PSE) 的電力。
應用
工廠自動化、大樓自動化、家庭自動化、遠端診斷與管理
相似產品
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| CPU | 32-bit MCU |
| 看門狗計時器 | 模組, 通訊 (可編程) |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 6 |
| 類型 | 乾接點 |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 最大計數值 | 4,294,967,295 (32-bit) |
| 頻率 | 3.5 kHz (無過濾器) |
| 最小脈波寬度 | 0.15 ms |
| 有效距離 | 最遠 500 公尺 |
| 隔離 | 3750 Vrms |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-Tx |
| 存取控制 | 密碼與 IP 過濾器 |
| 通訊協定 | Modbus TCP, Modbus UDP, MQTT |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 1.2 W |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 95 x 27 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度, 無結露 |
