關於WISE



WISE為泓格科技所開發;具備自主邏輯控制與遠端監控通知等多項功能的PAC控制器。在此系統下,使用者不再困擾於控制器中邏輯程式的撰寫,僅需透過WISE所提供的人機畫面及滑鼠點選動作,即可完成控制器上工作邏輯的規劃,過程簡單且快速,可大幅降低使用者在系統開發上的資源花費。


系統架構



操作者可使用網頁瀏覽器透過Ethernet網路,連接至WISE的網頁伺服器,即可進行控制器工作邏輯的編輯及下載。WISE內包含一個IF-THEN-ELSE邏輯規則執行引擎(Rule Engine),用以檢查邏輯規則是否成立,並執行相對應的動作,例如:判斷WISE控制器所連接的感測器訊號,設定I/O通道(channel)輸出值、發送Email等。另外,使用者亦可透過Modbus TCP/RTU Protocol或SNMP Protocol,即時監控WISE控制器上的I/O或系統資訊。以下為各系列控制器及模組的系統架構圖及說明:


邊緣運算控制器:WISE-52xx / WISE-224x系列




WISE-523x / WISE-224x邊緣運算控制器除承襲原有系列控制器的特點外,更提供多項進階功能。在I/O模組支援上,除XV-board模組外,WISE-523x / WISE-224x可同時連接I-7000模組、Modbus RTU Slave模組及Modbus TCP Slave模組,提供系統開發者更多樣且更具彈性的I/O模組整合能力,以滿足不同應用案場的整合需求。在資料記錄功能上,WISE-523x / WISE-224x可透過週期性(Period)或事件驅動(Event Trigger)方式,進行I/O模組通道資料的儲存,而資料記錄檔案亦可透過FTP或Email方式自動回傳至管理中心。

在網路設備整合互動上,WISE-523x / WISE-224x除提供CGI命令發送功能外,更支援CGI命令接收功能,讓WISE-523x / WISE-224x除可主動發送CGI命令控制網路設備的運作或通知自身狀態外,更讓網路設備也可對WISE-523x / WISE-224x發送CGI命令以驅動WISE的邏輯動作。此外,WISE-523x / WISE-224x支援SNMP V2c協議及SNMP Trap邏輯驅動發送功能;亦支援MQTT協議,能夠連線至MQTT Broker,進行訊息的發佈(Publish)與訂閱(Subscribe)。而透過MQTT通訊協議,WISE-523x / WISE-224x更可連接Microsoft Azure與IBM Bluemix雲端平台的IoT服務。

除此之外,WISE-523x / WISE-224x支援了與即時通訊軟體:LINE與微信的溝通功能,可發送訊息給指定的LINE帳號或群組與微信帳號。如此多樣化的IT/IoT網路環境整合能力,讓WISE-523x / WISE-224x成為物聯網(IoT)時代下的最佳現場端I/O控制器。

專家級邊緣運算控制器:WISE-284x系列




WISE-284x系列控制器搭載iMX8嵌入式核心模組,符合使用者對於嵌入式系統低工耗高效能的需求,可勝任前端資料儲存與邊緣運算的複雜作業。搭配eMMC記憶體與可擴充至2TB的MicroSD擴充槽,可儲存大量的數據與影像資料。

為符合物聯網對於資訊安全防護的高標準需求,WISE-284x系列提供了多樣化的加密通訊協定:藉由WISE-284x所支援的HTTPS協定,使用者可安全地訪問WISE的網頁介面,無須擔心設定內容遭到竊取。透過SNMP v3通訊協定,可與IT環境完美整合。經由SFTP與FTPS通訊協定,使用者可安全地下載WISE所儲存的資料記錄檔案。在各項通訊協定中,使用者都可以分別設定相關的保護密碼或加密憑證。另外,WISE-284x還支援黑名單與白名單的設定,提供使用者針對可訪問的網域進行過濾與排除,還可以透過動態黑名單的功能,自動將嘗試登入 WISE且錯誤多次的IP加入黑名單,防止設備遭到暴力破解密碼的攻擊。若希望將WISE-284x建置於安全的網域中,亦可以透過VPN功能,讓WISE-284x僅連接於特定網域的設備,完全隔絕來自外界的威脅。

在I/O模組支援上,WISE-284x支援內嵌安裝一個XV-board模組,亦可同時連接I-7000模組、Modbus RTU Slave模組及Modbus TCP Slave模組,提供系統開發者更多樣且更具彈性的I/O模組整合能力,以滿足不同應用案場的整合需求。在資料記錄功能上,WISE-284x可透過週期性(Period)或事件驅動(Event Trigger)方式,進行I/O模組通道資料的儲存,而資料記錄檔案亦可透過FTP或Email方式自動回傳至管理中心。

WISE-284x專家級邊緣運算控制器除承襲原有WISE系列控制器的特點外,更提供多項進階功能。其所提供的內部暫存器除了原有功能:支援32-bit的檔案格式與數學運算式的編輯以外,新增支援64-bit long、Double與字串等資料格式,並且可以將任意內部暫存器設定為 “資料斷電保存”。針對設備中的浮點數數值,可以設定其小數點後的顯示位數為1~4位,提供使用者在數據顯示上的彈性,讓數據顯示在各種SCADA軟體介面上都可以兼顧美觀與正確性。

在網路設備整合互動上,WISE-284x提供CGI命令發送與接收功能,支援WISE與IP Camera或其他程式進行雙向互動;亦支援MQTT協議,能夠連線至MQTT Broker,進行訊息的發佈(Publish)與訂閱(Subscribe)。除此之外,WISE-284x更支援了與即時通訊軟體:LINE與微信的溝通功能,可發送訊息給指定的LINE帳號或群組與微信帳號。

在雲端平台整合方面,WISE-284x可連接Amazon Web Services、Microsoft Azure與IBM Bluemix雲端平台的IoT服務,以及與泓格科技所推出的IoTstar 雲端監控軟體進行整合。如此多樣化的IT/IoT網路環境整合能力,讓 WISE-284x成為物聯網時代下的最佳現場端I/O控制器。


WISE特色


  • 獨立的IF-THEN-ELSE邏輯運作能力
內建IF-THEN-ELSE邏輯的規則執行引擎,提供邏輯規則(Rule)的設定。使用者完成規則編輯並將其下載至控制器後,控制器引擎即可依照規則的排列順序,依序進行迴圈式處理。

  • 無須撰寫程式即可完成控制器工作邏輯的編輯
提供友善的工作邏輯編輯頁面,使用者完全無須撰寫任何程式碼,只需於人機介面點選設定,即可完成工作邏輯的編輯。

  • 無須安裝軟體工具,使用瀏覽器即可操作
提供Web-based架構的人機介面操作,使用者可於任何電腦藉由瀏覽器連接至WISE控制器中的網頁,便能進行工作邏輯的編輯,無須安裝任何軟體工具。

  • 可搭配多種不同功能的I/O模組
WISE可搭配泓格科技所開發的XV-Board、I-7000模組、M-7000模組、tM模組、DL模組、LC模組、IR模組、iSN模組、(P)ET-7000模組、WISE-7100模組及WF-2000模組,另外WISE更可連接符合Modbus RTU/TCP Slave Protocol的設備以進行I/O監控。透過與Modbus RTU/TCP Slave設備的整合,提供開發者在建置堅控系統時更大的擴充性及彈性,以滿足應用案場多樣化的需求。

  • 支援網路攝影機功能
WISE支援連接泓格iCAM系列網路攝影機,使用者可透過IF-THEN-ELSE規則驅動網路攝影機進行快照與錄影。WISE網頁上提供的網路攝影機資訊顯示頁面,可清楚記錄各個網路攝影機事件發生的時間,並且可於網頁上立即瀏覽事件的照片及錄影檔。另外支援異地備援機制,影像檔案可自動備份至遠端 FTP 伺服器。

  • 資料記錄(Data Logger)功能
WISE搭配microSD card,可透過週期性(Period)或事件驅動(Event Trigger)方式,進行I/O模組通道資料的儲存,而資料記錄檔案可透過FTP或Email方式自動回傳至管理中心,或由使用者透過FTP或網頁主動下載,以方便系統管理者進行處理及分析。

  • 內部暫存器功能 (數學運算式編輯、斷電保持、字串處理)
WISE各型號皆支援內部暫存器功能。WISE-284x / WISE-52xx / WISE-224x內部暫存器可用於進行數據暫存與運算,其包含數學運算式編輯功能,使用者可於方程式編輯欄位中,插入代表I/O通道即時數值的變數,並使用加號 +、減號 -、乘號 *、除號 /、次方 ^ 與括號 () 來編輯方程式。使用者可於各個內部暫存器中設定不同的數學運算式,WISE 將會即時計算對應的數學運算式並將結果存放於該內部暫存器中,供後續規則判斷或資料記錄等功能使用。內部暫存器亦提供了斷電保持功能,可於斷電後保持該數值於斷電前的數據,讓數值可不受設備斷電影響持續進行累計。此外,WISE-284x內部暫存器亦提供了字串格式的編輯,可將設定好的字串用於其他功能,如電子郵件與即時訊息上。

  • 提供Timer和Schedule兩項定時功能
WISE具有Timer和Schedule兩項定時功能。Timer提供定時延遲工作邏輯的設定功能。Schedule可用以編輯需搭配日期排程的工作邏輯,WISE提供萬年曆及週期型運作模式的日期排程設定功能。另外可搭配SNTP時間伺服器的網路自動校時功能,更能確保WISE控制器的時間準確性。

  • 提供Email遠端訊息通知發送功能
WISE具有Email遠端訊息發送功能,使用者可將此動作編入工作邏輯當中,即可於預定事件發生時發送Email訊息與相關人員。WISE-284x / WISE-52xx / WISE-224x支援SSL/TLS認證的Email發送協定。

  • 提供CGI 命令發送及接收功能
WISE提供完整的雙向CGI命令溝通機制(CGI命令發送及CGI命令接收),使用者可將具有CGI命令發送的動作編入工作邏輯中,當預定事件發生時,即可透過網路發送CGI命令與其它網路設備互動。透過CGI命令接收功能,可在接收其它設備透過網路所發送的CGI命令後,將命令內容納入邏輯規則並進行條件判斷,以驅動對應動作。

  • 即時監控WISE控制器的各項資訊
WISE支援Modbus TCP/RTU Protocol,使用者可即時監控控制器上的各項系統或I/O通道資訊。WISE的人機介面網頁亦提供簡易且使用者自定(User-Defined)的即時監視頁面,使用者無須透過SCADA軟體即可得知重要的系統資訊。另外,WISE-284x / WISE-52xx / WISE-224x也支援SNMP V2c協議及WISE-284x支援SNMP V3協議 ,並提供邏輯設定以觸發 SNMP Trap 發送,以方便網路管理軟體或設備與 WISE 整合並進行即時資訊監控。

  • 權限保護機制
WISE的人機介面網頁設有密碼保護措施,在進入網頁時必須輸入管理者密碼方可進行設定。管理者可設定最多5個不同的使用者密碼,並給予各使用者不同的網頁瀏覽與設定權限。另外也提供了適用於手機觀看的通道監控頁面,根據登入使用者等級的不同,限制使用者能否線上變更通道數據。

  • HTTPS、SFTP、FTPS 等加密通訊協定
WISE-284x支援HTTPS、SFTP、FTPS等加密通訊協定,提供使用者可透過安全的通道對WISE進行網頁設定與通道資料傳輸。

  • VPN 功能
WISE-284x支援PPTP、L2TP、OpenVPN與SoftEther 4種VPN協定,提供使用者可將WISE設定於安全的封閉網域內進行操作,防止WISE與其所連接的I/O設備被外來威脅入侵的風險。

  • 主動式I/O資料傳送功能
WISE除了支援Modbus TCP/RTU Slave功能,提供SCADA軟體或HMI設備透過輪詢(Polling)方式以取得WISE上的I/O通道資料外,更提供主動式I/O資料傳送功能,讓控制器可透過傳送週期的設定,或是當I/O通道資料有變動時,將I/O通道資料主動回傳與控制中心,以解決控制中心在面對多個控制器時,輪詢時間過長的問題。

請注意:控制中心的SCADA軟體或HMI設備必須具備Mosbus TCP Slave功能,WISE方能將I/O資料主動寫回。

  • MQTT功能
WISE支援MQTT協議,可將所連接的I/O資料發佈(Publish)至設定的MQTT Broker上,亦可透過訂閱(Subscribe)功能,收集其他MQTT設備的資料並進行記錄,或用於邏輯判斷中。

  • 雲端IoT平台連接功能
WISE支援連接雲端IoT平台,可作為IoT應用服務中的裝置,將所連接的感測器(Sensor) I/O訊號資訊發佈至雲端IoT平台,或是接收雲端IoT平台所發佈的命令來進行對應動作。

WISE-284x 支援Amazon Web Services / Microsoft Azure / IBM Bluemix
WISE-52xx / WISE-224x 支援Microsoft Azure / IBM Bluemix

請注意:WISE連接Amazon Web Services / Microsoft Azure / IBM Bluemix雲端平台功能主要是透過MQTT協定進行,若Amazon Web Services / Microsoft Azure / IBM Bluemix關閉或變更MQTT連接程序,則連接Amazon Web Services / Microsoft Azure / IBM Bluemix雲端平台功能會有無法運作的風險。

  • IoTstar 物聯網雲端管理軟體連接功能
WISE支援連接格科技所研發之IoTstar物聯網雲端管理軟體。透過IoTstar的功能,可自動匯整WISE所上傳的通道資料與影像檔案,並建立遠端監控儀表版,輕鬆進行遠端監控與設備維護。

  • 行動通訊功能
WISE-2841M-4GE / WISE-2841M-4GC / WISE-523xM-3GWA / WISE-523xM-4GE / WISE-523xM-4GC支援行動上網,搭配3G/4G SIM卡即可透過行動網路發送電子郵件,或將資料記錄送回遠端FTP伺服器中。

  • 提供SMS命令接收功能與警報通知功能
WISE-2841M-4GE / WISE-2841M-4GC / WISE-523xM-3GWA / WISE-523xM-4GE / WISE-523xM-4GC / WISE-5801 / WISE-5801-MTCP具備SMS命令接收功能與警報發送功能,使用者可將SMS警報發送動作編入工作邏輯當中,即可於預定事件發生時傳遞即時訊息與相關人員。另外也可接收特定手機傳送的簡訊命令,具備即時通道數據查詢、通道數據修改及簡訊驅動邏輯執行的功能。

  • 提供LINE Notify通知功能
WISE-284x / WISE-52xx / WISE-224x支援發送LINE訊息至個人或群組聊天室。使用者可透過IF-THEN-ELSE規則驅動訊息發送,訊息的內容可包含即時I/O通道資料,亦可送出由網路攝影機取得的照片。

  • 提供微信訊息發送功能
WISE-284x / WISE-5236 / WISE-2246支援發送微信訊息至企業微信上的應用群組。使用者可透過IF-THEN-ELSE規則驅動訊息發送,訊息的內容可包含即時I/O通道資料,亦可送出由網路攝影機取得的照片與影片。
WISE-284x / WISE-224x / WISE-52xx 系列
更多硬體及軟體規格,可以查看WISE比較表
型號 通訊方式 SMS HTTPS
VPN
SFTP
FTPS
SNMP 即時通訊APP 雲端平台連接
乙太網路 3G系統 4G系統 v2c v3 LINE Notify 微信(WeChat) Telegram Microsoft Azure
IBM Bluemix
Amazon
Web Services
專家級邊緣運算控制器:WISE-284x 系列
WISE-2841M

2 - - - Yes Yes Yes Yes Yes Yes Yes Yes
WISE-2841M-4GE

2 Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes
WISE-2841M-4GC

2 Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes
邊緣運算控制器:WISE-224x 系列
WISE-2241M

2 - - - - Yes - Yes - - Yes -
WISE-2246M

2 - - - - Yes - Yes Yes - Yes -
邊緣運算控制器:WISE-52xx 系列
WISE-5231

1 - - - - Yes - Yes - - Yes -
WISE-5231M

1 - - - - Yes - Yes - - Yes -
WISE-5231M-3GWA

1 Yes - Yes - Yes - Yes - - Yes -
WISE-5231M-4GE

1 Yes Yes Yes - Yes - Yes - - Yes -
WISE-5231M-4GC

1 Yes Yes Yes - Yes - Yes - - Yes -
WISE-5236

1 - - - - Yes - Yes Yes - Yes -
WISE-5236M

1 - - - - Yes - Yes Yes - Yes -
WISE-5236M-4GE

1 Yes Yes Yes - Yes - Yes Yes - Yes -
WISE-5236M-4GC

1 Yes Yes Yes - Yes - Yes Yes - Yes -


產品分類名稱 專家級
邊緣運算控制器
邊緣運算控制器 智能型I/O模組
控制器/模組名稱 WISE-284x WISE-52xx WISE-224x WISE-580x WISE-71xx
WISE-72xx
WISE-75xx

硬體規格
CPU Quad-core
ARM CPU,
1.6 GHz/Core
32bits
(1GHz)
32bits
(1GHz)
16bits
(80MHz)
16bits
(80MHz)
32bits
(400MHz)
乙太網路介面 10/100/1000
Base-TX × 2
10/100/1000
Base-TX × 1
10/100/1000
Base-TX × 2
10/100
Base-TX × 1
10/100
Base-TX × 1
10/100
Base-TX × 2

Ethernet Switch
for Daisy-Chain
MicroSD介面 Yes
(最多支援2TB)
Yes
(最多支援32GB)
Yes
(最多支援32GB)
Yes
(最多支援32GB)
- -
I/O模組
支援能力
本機端 XV-board XV-board XV-board XW-board Built-in I/O Built-in I/O
遠端 DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)
DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)
DCON模組
and
Modbus RTU模組
(RS-485)

Modbus TCP模組
(Ethernet)
WISE-580x
I-7000模組
or
Modbus RTU模組

WISE-580x-MTCP
Modbus TCP模組
- -
網路
攝影機
iCAM模組
(最多12台)
iCAM模組
(最多4台)
iCAM模組
(最多4台)
- - -
軟體規格:基本功能
網頁操作介面 Yes
(支援HTTPS)
Yes Yes Yes Yes Yes
SNTP時間同步機制 Yes Yes Yes Yes - Yes
VPN Yes - - - - -
防火牆 Yes - - - - -
DDNS Yes Yes Yes - - -
I/O 通道數值
讀取與設定
Yes Yes Yes Yes Yes Yes
觸發網路攝影機
快照及錄影
Yes Yes Yes - - -
IF-THEN-ELSE
邏輯規則
Yes
(無限制)
Yes
(無限制)
Yes
(無限制)
Yes
(36)
Yes
(36)
Yes
(72)
巨集
(Recipe)
Yes
(無限制)
Yes
(無限制)
Yes
(無限制)
Yes
(12)
Yes
(12)
Yes
(24)
資料記錄器
(Data Logger)
Yes
(支援多個)
Yes
(支援多個)
Yes
(支援多個)
Yes
(1)
- -
計時器
(Timer)
Yes
(無限制)
Yes
(無限制)
Yes
(無限制)
Yes
(12)
Yes
(12)
Yes
(24)
排程
(Schedule)
Yes
(更強大的功能)
Yes
(更強大的功能)
Yes
(更強大的功能)
Yes
(12)
- Yes
(24)
內部暫存器
(Internal
Register)
數量 100 100 100 48 48 48
斷電保持 Yes Yes Yes - - -
數學
運算式
Yes Yes Yes - - -
字串處理 Yes - - - - -
Ping Yes Yes Yes - - -
進階P2P - - - - Yes
(8)
Yes
(8)
軟體規格:與SCADA/IT/IoT系統互動
與SCADA軟體連接 Yes
(Modbus TCP)
(Modbus RTU)
Yes
(Modbus TCP)
(Modbus RTU)
Yes
(Modbus TCP)
(Modbus RTU)
Yes
(Modbus TCP)
(Modbus RTU)
Yes
(Modbus TCP)
Yes
(Modbus TCP)
主動式I/O資料傳送 Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)
Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)
Yes
(Modbus TCP Master)
(MQTT Publish)
(SNMP Trap)
Yes
(Modbus TCP Master)
- Yes
(MQTT Publish)
無線
資料
傳輸
3G Yes
WISE-2841M-4GE
WISE-2841M-4GC
Yes
WISE-523xM-3GWA
WISE-523xM-4GE
WISE-523xM-4GC
- - - -
4G Yes
WISE-2841M-4GE
WISE-2841M-4GC
Yes
WISE-523xM-4GE
WISE-523xM-4GC
- - - -
SMS簡訊 Yes
WISE-2841M-4GE
WISE-2841M-4GC
Yes
WISE-523xM-3GWA
WISE-523xM-4GE
WISE-523xM-4GC
- Yes
WISE-5801
WISE-5801-MTCP
- -
Email發送 Yes
(支援SSL/TLS)
Yes
(支援SSL/TLS)
Yes
(支援SSL/TLS)
Yes
(無加密)
Yes
(無加密)
Yes
(無加密)
LINE Notify 發送  Yes Yes Yes - - -
Telegram 發送  Yes - - - - -
微信發送  Yes Yes
WISE-5236 Series
Yes
WISE-2246M
- - -
CGI
命令
發送 Yes
(更強大的功能)
Yes
(更強大的功能)
Yes
(更強大的功能)
Yes Yes Yes
接收 Yes Yes Yes - - -
FTP Client Yes
(支援SFTP/FTPS)
Yes Yes Yes - -
Server Yes
(支援TLS加密)
Yes Yes - - -
SNMP Yes
(支援v2c/v3)
Yes
(支援v1/v2c)
Yes
(支援v1/v2c)
- - -
MQTT Client Yes
(支援SSL/TLS)
Yes
(支援SSL/TLS)
Yes
(支援SSL/TLS)
- - Yes
(無加密)
支援IoTstar Yes Yes Yes - - -
雲端平台連接 Yes
(Amazon Web Services)
(Microsoft Azure)
(IBM Bluemix)
Yes
(Microsoft Azure)
(IBM Bluemix)
Yes
(Microsoft Azure)
(IBM Bluemix)
- - -

WISE-284x / WISE-224x / WISE-52xx 系列 I/O 模組支援規格

I/O模組支援種類及規範 型號 支援數量
本機端I/O模組 Local Bus ICP DAS:XV-Board系列模組 1
遠端I/O模組 DCON by RS-485 ICP DAS:I-7000/DL系列模組 最多 16 顆
(每個 COM Port)
Modbus RTU by RS-485 ICP DAS:M-7000/tM/DL/CL/DLW/LC/IR/iSN系列模組
其它:符合Modbus RTU Slave Protocol的模組
Modbus TCP by Ethernet ICP DAS:WISE-7100/(P)ET-7000/WF-2000/DL/CL/DLW/IR系列模組
其它:符合Modbus TCP Slave Protocol的模組
最多 16 顆
網路攝影機 HTTP by Ethernet ICP DAS:iCAM系列模組 WISE-52xx / WISE-224x:
最多 4 台
WISE-284x:
最多 12 台

WISE-284x / WISE-224x / WISE-52xx 系列 I/O 模組支援清單


※ 如果模組名稱被標示為灰色,則表示該模組已經停產。
※ 如果模組名稱有*標示,則表示該模組僅支援WISE-52xx / WISE-224x
※ 如果模組名稱有**標示,則表示該模組僅支援WISE-284x



牧場監控系統

在牧場的環境中,由於幅員廣闊的關係,需要透過無線技術來收集各處的感測器資訊,並遠端控制位於各處的設備,方便業者根據天氣與溫濕度等因素來調整適合牲畜或作物生長的環境參數。


WISE-5231M-4GE可搭配ZT-2550/ZT-2551 Zigbee無線通訊模組,收集位於牧場各處的溫濕度資訊,並透過降雨偵測器偵測是否有下雨,若發現降雨強度過大或雨量過多,則可經由自動或手動控制電動伸縮帆布啟動進行遮蓋。WISE支援LINE Notify訊息發送,可搭配排程功能定時發送訊息報告目前牧場的設備及環境狀態,或是於發生特殊事件時,立即發送警報訊息通知管理者進行處理,以提供業者便利又即時的牧場管理機制。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller
ZT-2550 RS-232/RS-485 to ZigBee Converter (ZigBee Coordinator)
ZT-2551 RS-232/RS-485 to ZigBee Converter (ZigBee Router)
DL-100TM485 IP66 Remote Temperature and Humidity Data Logger with LCD Display (RS-485)
M-7055 8-ch Isolated DI (Dry, Wet) and 8-ch Isolated DO (Source, PNP, 10~40 VDC) Module

社區消防整合系統

消防設備是居家安全裡不可或缺的一環,在各個社區中都有消防系統,但由於消防主機多半過於老舊,沒有網路連線功能。因此若能將原有消防系統的資料送上雲端,讓管理人員能夠透手機就可隨時收到消防警報,並進行遠端消防設備的控制,將使消防系統更為可靠。


WISE-5231支援Modbus RTU通訊協定,除可連接消防主機取得消防設備的數據進行控制外,並可搭配煙霧偵測器強化火災偵測能力。各社區的WISE-5231可將所收集的數據傳送至雲端IoTstar監控軟體進行資料收集與分析,在搭配IoTstar Bot Service下,當偵測到火警發生時,Bot Service會將警報訊息傳送至值勤人員的手機LINE App,而值勤人員亦可透過LINE App於第一時間確認現場的消防設備是否已經啟動,若沒有則可透過LINE App啟動消防設備,以提供管理人員便利又即時的社區安全管理機制。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller
IoTstar Industrial IoT application software (For remote monitoring and management of the WISE/PMC/PMD controllers)
IoTstar Bot Service Optional package for IoTstar; support LINE App

隧道監控系統

隧道中的安全維護是困難且分秒必爭的。由於隧道的監控範圍相當廣,當災害發生時若只仰賴人力往往會造成延誤,而釀成巨大的損失。2012年5月7號,台灣雪山隧道發生了自通車以來最嚴重的火災意外,因火勢撲滅時間太慢所產生的大量濃煙,造成了多人嗆傷與受困的狀況。



WISE控制器具備連接多種I/O設備及現場端即時反應的功能。管理者可在隧道內各區段設置WISE控制器,而每個WISE控制器分別連接煙霧/溫度偵測器、警示燈、灑水裝置和抽風機等設備。WISE控制器可設定應變規則,當偵測到煙霧且溫度過高時,立即啟動火災應變措施:自動開啟灑水裝置控制火災範圍,啟動抽風機迅速將濃煙排出,並開啟警示燈與安全門來引導隧道內的民眾遠離火災現場。再透過與後端行控中心的即時資料彙整,將資訊 通知與隧道內所有區段,以進行即時交通的管控和疏通,減少生命及財產的損失。

  • 優點

  • WISE 控制器具備連接泓格I-7000模組與Modbus RTU模組的功能,可同時控制多種I/O設備。透過RS-485的配線,WISE可連接散佈於各處的遠端I/O模組,現場配線彈性大。
  • WISE 控制器具備IF-THEN-ELSE邏輯設定功能。透過簡單易懂的網頁介面設定完邏輯規則後,便可即時監控現場狀態並且立刻進行反應。
  • 支援Modbus TCP/RTU Protocol,可與中控中心SCADA軟體連線並進行資料彙整。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller

溫室種植管理系統

在農業智慧化的過程當中,溫室種植扮演著一個相當重要的角色。由於在現代化的溫室中包含了相當多的高科技設備,因此管理上也十分複雜。如何透過自動化管理機制,將溫室設備做適當整合,並節省管理成本,便是一個相當重要的課題。


使用泓格科技WISE控制器,其可透過泓格科技I/O模組或標準Modbus Slave設備與各式溫濕度監控模組連接,以即時監控溫室內的溫濕度數值,而透過I/O模組所提供的DO輸出控制功能,更可用來連結溫室內的各項設施。再透過WISE控制器的IF-THEN-ELSE邏輯運算能力,可即時偵測溫室狀態,自動做出使用者預先設定的動作,而成為一個自動化的溫室監控系統(如:開啟空調、灑水、施肥等)。將本來需要人為判斷後 再進行反應的動作,完全交給WISE控制器,以自動、精準而有效率的方式進行管理。另外支援Modbus及IoT通訊規範,也讓控制器上的資訊可即時與管理中心連線,管理者可透過管理中心即時且同時掌握多個溫室的情況,並統一下達指令。

  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援Modbus TCP Protocol,可與SCADA軟體連線並進行互動。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller
I-7016D 2-ch 4-wire Strain Gauge Input Module with LED Display
I-7018 8-ch Thermocouple Input Module
I-7050 7-ch Non-isolated DI (Dry) and 8-ch Non-isolated DO (Sink, NPN) Module

設備監控系統

在工廠災害事故中,由於設備長時間運作所造成的過熱損壞事件屢見不鮮,其不僅增加維修費用,也降低了工廠的產能。因此,如果有一個自動化的設備監控系統,來防止此類損害的發生,將能維持生產線長期且穩定的運作,也為工廠管理單位節省下許多不必要的支出。


透過泓格科技WISE控制器所建置的廠房設備溫度監控系統,其能夠即時偵測廠房內各項設備的溫度,並且和廠房中的其他設備連接互動。使用者可自由地設定各個設備的高低溫溫度門檻, 並透過WISE的IF-THENELSE邏輯運算能力,設定當設備溫度過高 (或過低) 時的對應動作,如自動停下設備、開啟降溫系統、開啟警報裝置並發送警報訊息通知管理人員,以進行即時的對應處理。另外,支援Modbus及IoT通訊規範,也讓WISE控制器的資訊可與中控中心的SCADA軟體連線,管理者可透過中控中心即時且同時掌握廠房設備的情況,並統一下達指令。

  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援 Modbus TCP Protocol,可與 SCADA 軟體連線並進行互動。
  • WISE-7118Z具備PoE(Power over Ethernet)特性,可降低裝置配線上的複雜度,搭配支援PoE的Switch即可由網路線供電。
  • WISE-7118Z的AI channel皆可獨立設定輸入類別為電壓、電流或Thermocouple,並具備240V AC高壓防護。

相關產品
WISE-7118Z Intelligent I/O Module with 10-ch Thermocouple Input and 6-ch DO

無人機房監控系統

隨著科技的發展,現代人的生活已經離不開電力和網路兩大系統,不論是大樓、工廠、甚至是野外,都設置管理機房以進行區域內各項電力和通訊網路的管控。由於機房內充滿了各種昂貴的設備,並隨時都處於高承載的運作中,因此對於機房內的安全管控、溫濕度監控與耗電量計算等便成為機房監控系統中相當重要的一環。再者由於人工管理成本的日益高漲,一個自動化的無人機房監控系統需求也正在增加中。而泓格科技的WISE控制器,正可符合此需求,提供使用者快速建置無人機房監控系統。



透過與泓格科技I/O模組及標準Modbus Slave設備的連接,WISE控制器可取得機房內溫度計、濕度計、空調設備、數位電錶、警示裝置與門禁系統等設備的即時資訊,管理者並可於WISE控制器上設定各種機房設備的運作邏輯,如:
  • 偵測機房溫度,當機房溫度過高時則開啟所有空調設備來降低機房內的溫度。若經過一段時間仍無法降溫,則發送警報訊息通知管理者進行處理。
  • 設定機房內空調設備的週期性輪替運作,確保單一空調設備不會因長時間的運作而損壞。
  • 透過與數位電錶的連接來偵測空調設備的運作狀態,進而確認空調設備是否已損壞或可正常運作,若確認空調設備已損壞,則由WISE控制器自動啟動備援空調設備運作,並發送警報訊息通知管理者進行處理。
此外,透過Modbus及IoT通訊規範,中控中心的SCADA軟體也可與WISE控制器連線,以進行整個機房環境狀況的監控及資料收集,並可統計整個機房的耗電量以掌控電費支出。
  • 優點

  • WISE控制器具備連接泓格I-7000模組與Modbus RTU模組的功能,不但控制的I/O點數多,支援的I/O設備種類也廣,一台WISE即可完成機房內所有設備的監控。
  • WISE控制器可設定邏輯進行24小時的機房維護與監控,不但應變快速,更可節省人力。
  • 透過WISE的雙向SMS通訊功能,可在發生緊急狀況時自動發送簡訊給管理者,更可由管理者發送簡訊給WISE來遙控設定通道輸出值。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller

環境監控系統

隨著科技不斷的進步,人類的生活也日趨便利,但是蓬勃發展的工業也同時產生了大量的工業廢水及污染物。在面對環保意識的抬頭,人類已經意識到污水淨化對於地球永續生存的必要性,不過因污水處理的過程繁複、設備眾多,所以必須引進自動化系統來簡化污水處理的流程。



泓格科技的WISE控制器,同時具備設備自動監控和警報訊息發送功能。將 WISE 控制器與污水處理場的偵測設備連結,並且設定好自動反應的邏輯後,便能夠自動偵測沈澱池的水位,並隨著水位的高低自動採取不同的對應行動,如水位較低時自動補充污水進行處理、水位過高時啟動幫浦、處理完成後開啟水閘門,當系統或環境發生特殊狀況時,WISE 也會即時發送警報訊息通知管理者,以處理目前狀況並維護污水處理系統的穩定。
  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援Modbus TCP Protocol,可與SCADA軟體連線並進行互動。
  • WISE控制器具備日期 排程(Schedule)功能,能定時自動關閉設備以達到節能效果。
  • WISE能夠傳送SMS,將緊急訊息即時通知相關人員。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller

生產線監控系統

在工廠的生產線管理上,提昇產能和減少庫存往往是工廠獲利多寡的重要關鍵,也因此不少自動化管理的方案不斷地被提出,並且應用到這塊領域上。而泓格科技所設計的WISE控制器,則十分適合應用於提昇工廠生產效率的需求,其不但具備十分彈性化的邏輯程序設定功能,在使用上也非常的簡易。



泓格科技備有多款不同I/O功能及各種組合配置的WISE系列控制器,可用來連接生產線上的各項設備。透過WISE控制器上的邏輯引擎,可以設定不同的自動化流程。例如將WISE控制器與輸送帶做連接,當半成品通過感應器時則自動停止輸送帶數秒以進行作業,並可隨時統計生產數量,或是通知後方作業員進行準備。另外,也可以將WISE控制器設定為當偵測到生產線有出現錯誤狀況時,即立刻中斷產線運作,避免原物料的浪費和設備的損壞。而支援Modbus及IoT通訊規範,讓WISE控制器的I/O通道資訊可即時與管理中心連線,整個生產線也獲得了更有效率的監控。
  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援Modbus TCP Protocol,可與SCADA軟體連線並進行互動。
  • WISE 控制器具備日期排程(Schedule)功能,能定時自動關閉設備以達到節能效果。

相關產品
WISE-7126 Intelligent I/O Module with 6-ch AI, 2-ch AO, 2-ch DI and 2-ch DO
WISE-7142 Intelligent I/O Module with 16-ch DO

停車場導引監控系統

在都市生活中,汽車帶給人們交通上的便利,但其龐大的數量,使得尋找停車位也成為挑戰。除了提供足夠數量的停車位,如何引導駕駛快速地找到停車位,也成為一個重要的課題。



泓格針對此問題提供了一個完整而有效率的方案,利用泓格科技的WISE控制器,搭配I-7055數位I/O模組,即能輕易的管理大範圍的停車位。透過感應器和燈光的I/O搭配,在沒有停車的位置上,能夠自動開啟燈光,明確地指示駕駛人空停車位的位置。加上DI Counter的功能,能夠自動統計每個車位所停放的車次。另外,WISE控制器也支援Modbus TCP,因此也可將現場控制器上的IO訊息即時通知中控中心,以全盤了解整個停車場的使用情況。
  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援Modbus TCP Protocol,可與SCADA軟體連線並進行互動。
  • WISE控制器具備日期排程(Schedule)功能,能夠在停車場關閉時自動關閉設備以達到節能效果。
  • I-7000系列I/O模組的分散式控制、架構具彈性及易配線的特性,特別適合大範圍的系統建置,提供至開發者更有有效率的方式。

相關產品
WISE-523x/WISE-224x Intelligent IIoT Edge Controller

消防警報連動系統

當建築物內發生火警時,不僅是火災發生區域的民眾需要注意,而是建築物內的所有民眾都應該能了解狀況。透過WISE的進階P2P功能,可輕易建置警報連動系統。將6個WISE-7152模組設置於六個區域中,每個WISE-7152模組的DI通道連接於溫度/煙霧偵測器與警報解除開關,6個DO通道分別連接於6個警示燈號,用以代表六個區域。當F區的WISE-7152偵測到火警時,透過進階P2P的資源分享功能,六個區域的WISE-7152上的F區警示燈號皆會亮起,通知所有民眾目前火災發生於F區,可避免因不知火災發生於何處而盲目逃生,反而身陷危機的狀況發生。而當相關人員到F區處理完畢後,按下F區的警報解除開關,則六個WISE-7152上的F區警報也會同時解除。



當建築物內發生火警時,不僅是火災發生區域的民眾需要注意,而是建築物內的所有民眾都應該能了解狀況。透過WISE的進階P2P功能,可輕易建置警報連動系統。將6個WISE-7152模組設置於六個區域中,每個WISE-7152模組的DI通道連接於溫度/煙霧偵測器與警報解除開關,6個DO通道分別連接於6個警示燈號,用以代表六個區域。當F區的WISE-7152偵測到火警時,透過進階P2P的資源分享功能,六個區域的WISE-7152上的F區警示燈號皆會亮起,通知所有民眾目前火災發生於F區,可避免因不知火災發生於何處而盲目逃生,反而身陷危機的狀況發生。而當相關人員到F區處理完畢後,按下F區的警報解除開關,則六個WISE-7152上的F區警報也會同時解除。

另外,可於6個WISE-7152之外,額外架設一個WISE-7152來進行這六個WISE-7152模組的網路狀態監控。透過進階P2P的資料交換,定時與這6個WISE-7152模組通訊,並用6個DO通道的燈號來表示這6個WISE-7152模組的網路狀態。管理者可透過燈號來確認整個消防連動系統的健全,針對沒有回應的模組進行維修。
  • 優點

  • WISE-71xx系列產品具備進階P2P功能,多個WISE模組可透過網路共享通道資訊,並且立即做出反應。
  • 整個系統皆使用Ethernet進行溝通,加上WISE模組支援POE,降低案場配線的複雜度。
  • 不需使用複雜的SCADA系統,透過燈號即可了解整個系統的運作狀態並且進行維護。

相關產品
WISE-7152 Intelligent I/O Module with 8-ch DI and 8-ch DO

無塵室管理系統

無塵室潔淨度的維持,除了硬體設備的投資,也需要完善的進出管理制度來配合,方能保持無塵室內的清淨度等級。泓格所生產的WISE控制器能夠良好地管控無塵室清潔區進出過程,以及提供遠端控制室隨時地監控無塵室狀態和進出管理。



泓格的WISE-7144控制器具備了8組DI輸入,以及8組DO輸出,可藉此多組的數位訊號與各項設備進行整合。並可透過控制器上的邏輯引擎,依需求來設定不同的管理流程。例如將WISE-7144與IP Camera及門控開關做連接,當作業人員欲進入無塵室時,透過控制器內建的CGI功能啟動IP Camera,記錄進入人員影像後開啟外門。在關閉外門後,人員進入清潔區的空氣浴塵室時,WISE-7144即刻啟動空氣浴塵室並利用控制器內建的計時器(Timer)功能控制浴塵時間,浴塵完畢後開啟內門讓作業人員進入無塵室。另外,也可以將WISE-7144與室內正壓偵測器及門禁密碼機連接以進行人員及空間管制。而WISE-7144亦支援Modbus TCP介面,可讓控制器上的資訊即時與中控中心連線,更能有效地管控整個無塵室的狀況。
  • 優點

  • 透過WISE控制器上的IF-THEN-ELSE rule設定程序,開發者不需撰寫任何程式,只需透過網頁(Web Page)的點選即可完成控制器邏輯設定。
  • 支援Modbus TCP Protocol,可與 SCADA 軟體連線並進行互動。
  • WISE-7144 具備PoE(Power over Ethernet)特性,可降低裝置配線上的複雜度,搭配支援PoE的Switch即可由網路線供電。
  • WISE-7144 具備計時器(Timer)的功能,並提供了Timeout與否的判斷,以及計時器(Timer)啟(停)用的動作處理。
  • WISE-7144具備CGI命令的功能,可在事件發生後,送出CGI的請求,以啟動遠端伺服器的CGI程序。

相關產品
WISE-7144 Intelligent I/O Module with 8-ch DI and 8-ch DO



WISE-284x + IP Camera + 即時通訊軟體線上試用
  • 以下提供WISE-2841M搭配網路攝影機(iCAM-MR6422X)線上試用。
  • 登入角色分為管理員及訪客,分別使用不同密碼登入。
  • 請注意:當登入時顯示「系統管理員已登入」,表示目前有人使用中,請稍後再試。

 (點擊上方圖片進入線上試用網站)
WISE-52xx + IP Camera + 即時通訊軟體線上試用
  • 以下提供WISE-5231搭配網路攝影機(iCAM-760D)線上試用。
  • 登入角色分為管理員及訪客,分別使用不同密碼登入。
  • 請注意:當登入時顯示「系統管理員已登入」,表示目前有人使用中,請稍後再試。

 (點擊上方圖片進入線上試用網站)


使用LINE Notify發送訊息及網路攝影機即時快照步驟說明:

  1. 使用LINE掃描下方的QRcode以加入測試聊天室。

LINE測試聊天室

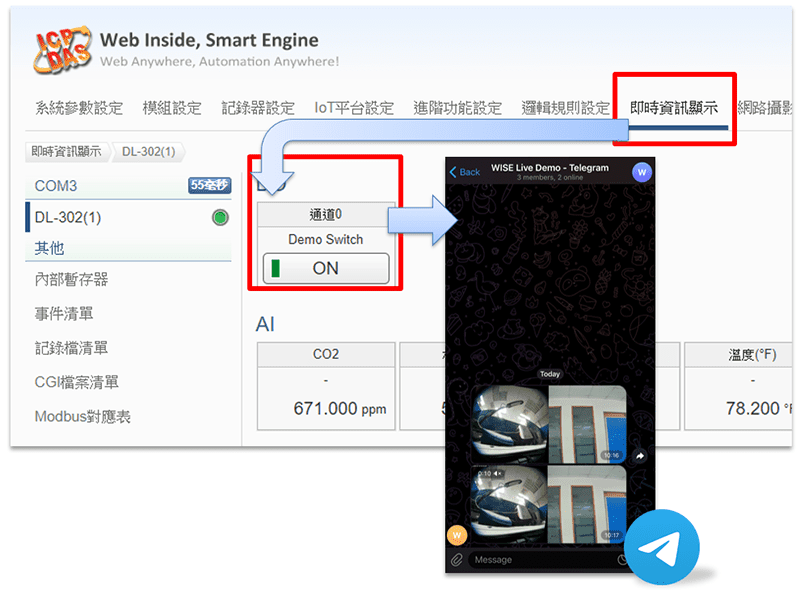

  1. 登入WISE-5231網頁,進入「即時資訊顯示」,將「Demo Switch」狀態變更為ON,即可於群組聊天室中收到WISE所發送的訊息及網路攝影機即時快照。




IoTstar

免費試用三個月

立即申請


『IoTstar Trial』介紹

IoTstar 是由泓格科技所研發的物聯網雲端管理軟體,透過IoTstar建置雲端物聯網應用系統,其可提供如下服務:

  • 控制器雲端維運管理:對WISE/PMC/PMD控制器進行雲端維運管理(雲端狀態監控、雲端設定調整、雲端韌體更新)。
  • 感測器數據收集與儲存:收集WISE/PMC/PMD控制器所連接感測器的數據並進行雲端資料庫儲存。
  • 感測器數據可視化監控:透過儀表板提供WISE/PMC/PMD控制器所連接感測器數據的視覺化顯示與監控服務。
  • 感測器數據報表分析:針對WISE/PMC/PMD控制器所連接感測器的數據提供統計報表查詢服務。
  • 透過手機的雙向互動:透過手機LINE APP對WISE/PMC/PMD控制器所連接感測器數據進行查詢與監控。



透過IoTstar建置雲端物聯網應用系統時完全不需撰寫程式,僅透過網頁介面操作即可完成系統設定。而經由SQL資料庫標準介面,IoTstar更可快速地與眾多雲端管理平台、資料分析工具(如:Power BI、Google Data Studio、SCADA 系統)整合,協助使用者快速建置雲端「IoT + Big Data」應用系統。關於IoTstar物聯網雲端管理軟體的更多資訊,可參考IoTstar官網的說明。

為方便WISE/PMC/PMD使用者能了解透過"IoTstar + WISE/PMC/PMD"方案建置雲端物聯網系統的效益,泓格科技特別為WISE/PMC/PMD使用者提供了專屬的『IoTstar Trial』帳號申請服務,使用者僅需完成『IoTstar Trial』的帳號申請,即可使用手邊的WISE/PMC/PMD控制器與『IoTstar Trial』進行雲端物聯網實機操作。

『IoTstar Trial』提供的效益

為何您應該透過『IoTstar Trial』來體驗IoTstar所帶來的效益。
  • 無負擔:『IoTstar Trial』的帳號申請是免費的,您沒有任何需另行購買的負擔。
  • 無壓力因是您的專屬『IoTstar Trial』帳號,故您可隨時登入並進行操作,而不須擔心其他人會登入您的帳號更改設定。
  • 隱私保護只有您可以取得並調整您在『IoTstar Trial』的設定資訊。
  • 完整功能使用『IoTstar Trial』提供您IoTstar(全功能)的使用權限,以便您可以測試和使用您所需要的功能。您可以自由更改IoTstar的各種設定,從而了解IoTstar如何為您的工業物聯網雲端應用提供效益。
